Генератор багаторазових імпульсів струму для магнітно-імпульсної обробки металів з розгалуженим колом комутуючих пристроїв

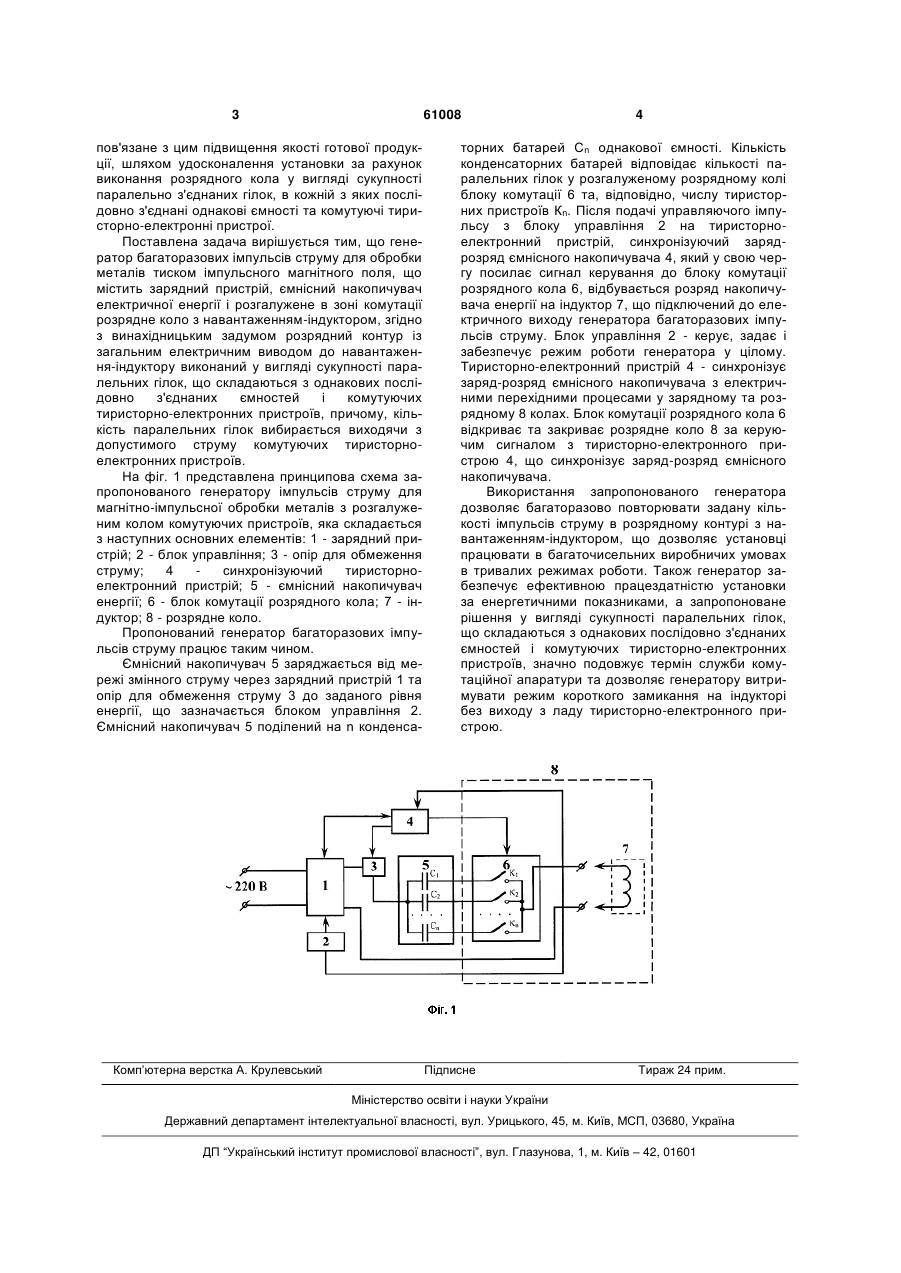

Генератор багатократних імпульсів струму для обробки металів тиском імпульсного магнітного поля, що містить зарядний пристрій, накопичувач ємності електричної енергії і розрядний контур 3 61008 пов'язане з цим підвищення якості готової продукції, шляхом удосконалення установки за рахунок виконання розрядного кола у вигляді сукупності паралельно з'єднаних гілок, в кожній з яких послідовно з'єднані однакові ємності та комутуючі тиристорно-електронні пристрої. Поставлена задача вирішується тим, що генератор багаторазових імпульсів струму для обробки металів тиском імпульсного магнітного поля, що містить зарядний пристрій, ємнісний накопичувач електричної енергії і розгалужене в зоні комутації розрядне коло з навантаженням-індуктором, згідно з винахідницьким задумом розрядний контур із загальним електричним виводом до навантаження-індуктору виконаний у вигляді сукупності паралельних гілок, що складаються з однакових послідовно з'єднаних ємностей і комутуючих тиристорно-електронних пристроїв, причому, кількість паралельних гілок вибирається виходячи з допустимого струму комутуючих тиристорноелектронних пристроїв. На фіг. 1 представлена принципова схема запропонованого генератору імпульсів струму для магнітно-імпульсної обробки металів з розгалуженим колом комутуючих пристроїв, яка складається з наступних основних елементів: 1 - зарядний пристрій; 2 - блок управління; 3 - опір для обмеження струму; 4 синхронізуючий тиристорноелектронний пристрій; 5 - ємнісний накопичувач енергії; 6 - блок комутації розрядного кола; 7 - індуктор; 8 - розрядне коло. Пропонований генератор багаторазових імпульсів струму працює таким чином. Ємнісний накопичувач 5 заряджається від мережі змінного струму через зарядний пристрій 1 та опір для обмеження струму 3 до заданого рівня енергії, що зазначається блоком управління 2. Ємнісний накопичувач 5 поділений на n конденса Комп’ютерна верстка А. Крулевський 4 торних батарей Сn однакової ємності. Кількість конденсаторних батарей відповідає кількості паралельних гілок у розгалуженому розрядному колі блоку комутації 6 та, відповідно, числу тиристорних пристроїв Кn. Після подачі управляючого імпульсу з блоку управління 2 на тиристорноелектронний пристрій, синхронізуючий зарядрозряд ємнісного накопичувача 4, який у свою чергу посилає сигнал керування до блоку комутації розрядного кола 6, відбувається розряд накопичувача енергії на індуктор 7, що підключений до електричного виходу генератора багаторазових імпульсів струму. Блок управління 2 - керує, задає і забезпечує режим роботи генератора у цілому. Тиристорно-електронний пристрій 4 - синхронізує заряд-розряд ємнісного накопичувача з електричними перехідними процесами у зарядному та розрядному 8 колах. Блок комутації розрядного кола 6 відкриває та закриває розрядне коло 8 за керуючим сигналом з тиристорно-електронного пристрою 4, що синхронізує заряд-розряд ємнісного накопичувача. Використання запропонованого генератора дозволяє багаторазово повторювати задану кількості імпульсів струму в розрядному контурі з навантаженням-індуктором, що дозволяє установці працювати в багаточисельних виробничих умовах в тривалих режимах роботи. Також генератор забезпечує ефективною працездатністю установки за енергетичними показниками, а запропоноване рішення у вигляді сукупності паралельних гілок, що складаються з однакових послідовно з'єднаних ємностей і комутуючих тиристорно-електронних пристроїв, значно подовжує термін служби комутаційної апаратури та дозволяє генератору витримувати режим короткого замикання на індукторі без виходу з ладу тиристорно-електронного пристрою. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
