Колосникова газорозподільна решітка апарата псевдозрідженого шару
Номер патенту: 53352
Опубліковано: 11.10.2010
Автори: Химич Інна Іванівна, Мікульонок Ігор Олегович, Андреєв Ігор Анатолійович
Формула / Реферат
1. Колосникова газорозподільна решітка апарата псевдозрідженого шару, що містить сукупність горизонтальних кутиків, розміщених вершиною догори паралельно один одному з утворенням проміжків між ними, яка відрізняється тим, що щонайменше одна з полиць кожного кутика виконана перфорованою.
2. Решітка за п. 1, яка відрізняється тим, що перфорацію полиць кожного кутика виконано різної сумарної площі.
Текст

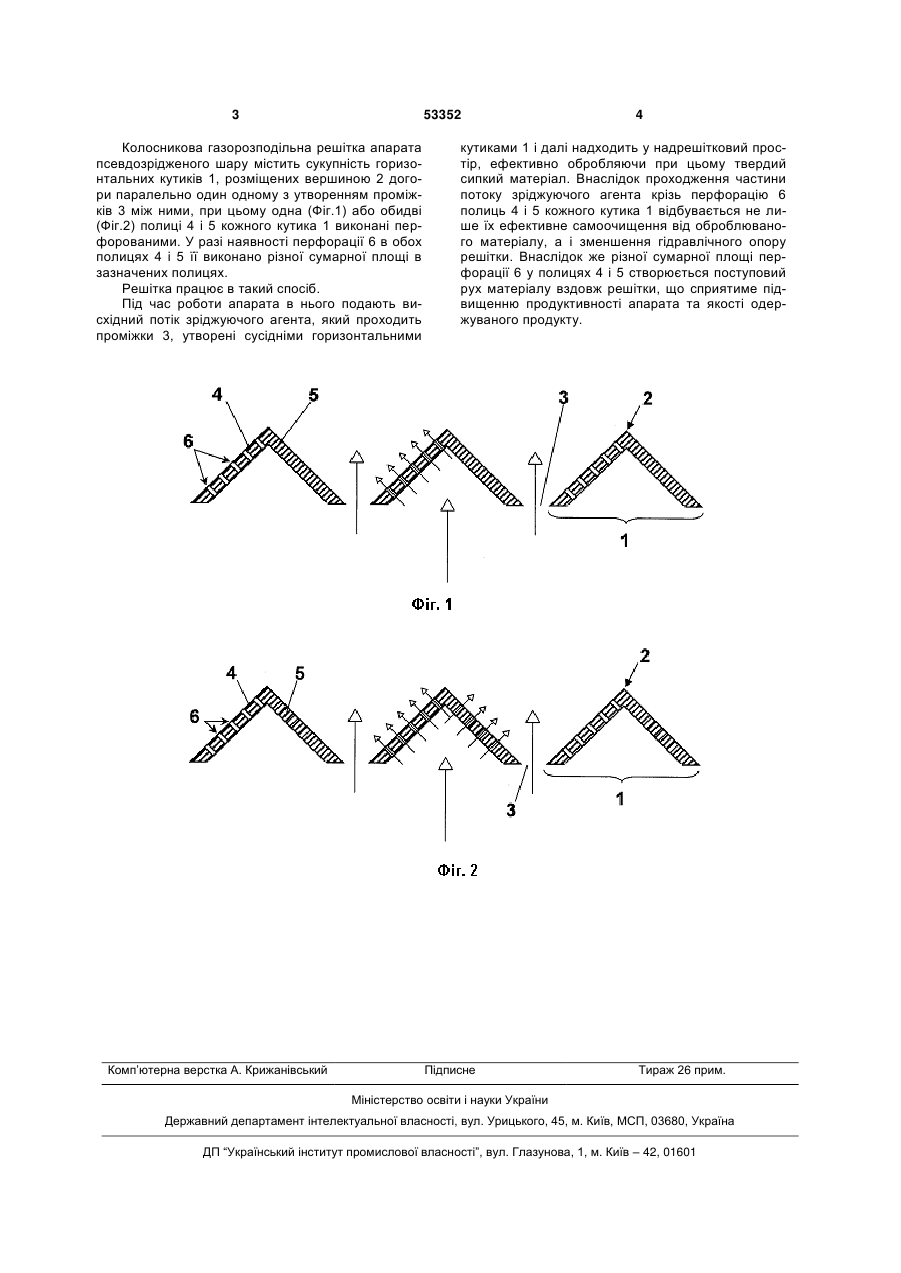

1. Колосникова газорозподільна решітка апарата псевдозрідженого шару, що містить сукуп 3 53352 Колосникова газорозподільна решітка апарата псевдозрідженого шару містить сукупність горизонтальних кутиків 1, розміщених вершиною 2 догори паралельно один одному з утворенням проміжків 3 між ними, при цьому одна (Фіг.1) або обидві (Фіг.2) полиці 4 і 5 кожного кутика 1 виконані перфорованими. У разі наявності перфорації 6 в обох полицях 4 і 5 її виконано різної сумарної площі в зазначених полицях. Решітка працює в такий спосіб. Під час роботи апарата в нього подають висхідний потік зріджуючого агента, який проходить проміжки 3, утворені сусідніми горизонтальними Комп’ютерна верстка А. Крижанівський 4 кутиками 1 і далі надходить у надрешітковий простір, ефективно обробляючи при цьому твердий сипкий матеріал. Внаслідок проходження частини потоку зріджуючого агента крізь перфорацію 6 полиць 4 і 5 кожного кутика 1 відбувається не лише їх ефективне самоочищення від оброблюваного матеріалу, а і зменшення гідравлічного опору решітки. Внаслідок же різної сумарної площі перфорації 6 у полицях 4 і 5 створюється поступовий рух матеріалу вздовж решітки, що сприятиме підвищенню продуктивності апарата та якості одержуваного продукту. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFlat gas distribution grate of fluidized bed apparatus
Автори англійськоюAndreiev Ihor Anatoliiovych, Mikulionok Ihor Olehovych, Khymych Inna Ivanivna
Назва патенту російськоюКолосниковая газораспределительная решетка аппарата псевдоожиженного слоя
Автори російськоюАндреев Игорь Анатольевич, Микуленок Игорь Олегович, Химич Инна Ивановна
МПК / Мітки
МПК: B01J 8/24
Мітки: колосникова, шару, апарата, псевдозрідженого, решітка, газорозподільна
