Захисний пристрій для транспортних засобів
Формула / Реферат
1. Захисний пристрій для транспортних засобів, що включає фіксуючий пристрій, який контролюється за допомогою циліндрового замка, який відрізняється тим, що до циліндрового замка (3), встановленого у кожусі (1), приєднується кулачок (4), до якого прилягає, через пружину (7), важіль (5), з'єднаний за допомогою з'єднувального елемента (8) із фіксуючим елементом (6).
2. Захисний пристрій для транспортних засобів за пунктом 1, який відрізняється тим, що пружина (7) встановлена на з'єднувальний елемент (8), та один із її кінців знаходиться напроти важеля (5), а інший кінець напроти низу розширеної частини отвору (10) у провідникові з'єднувального елемента (8).
Текст

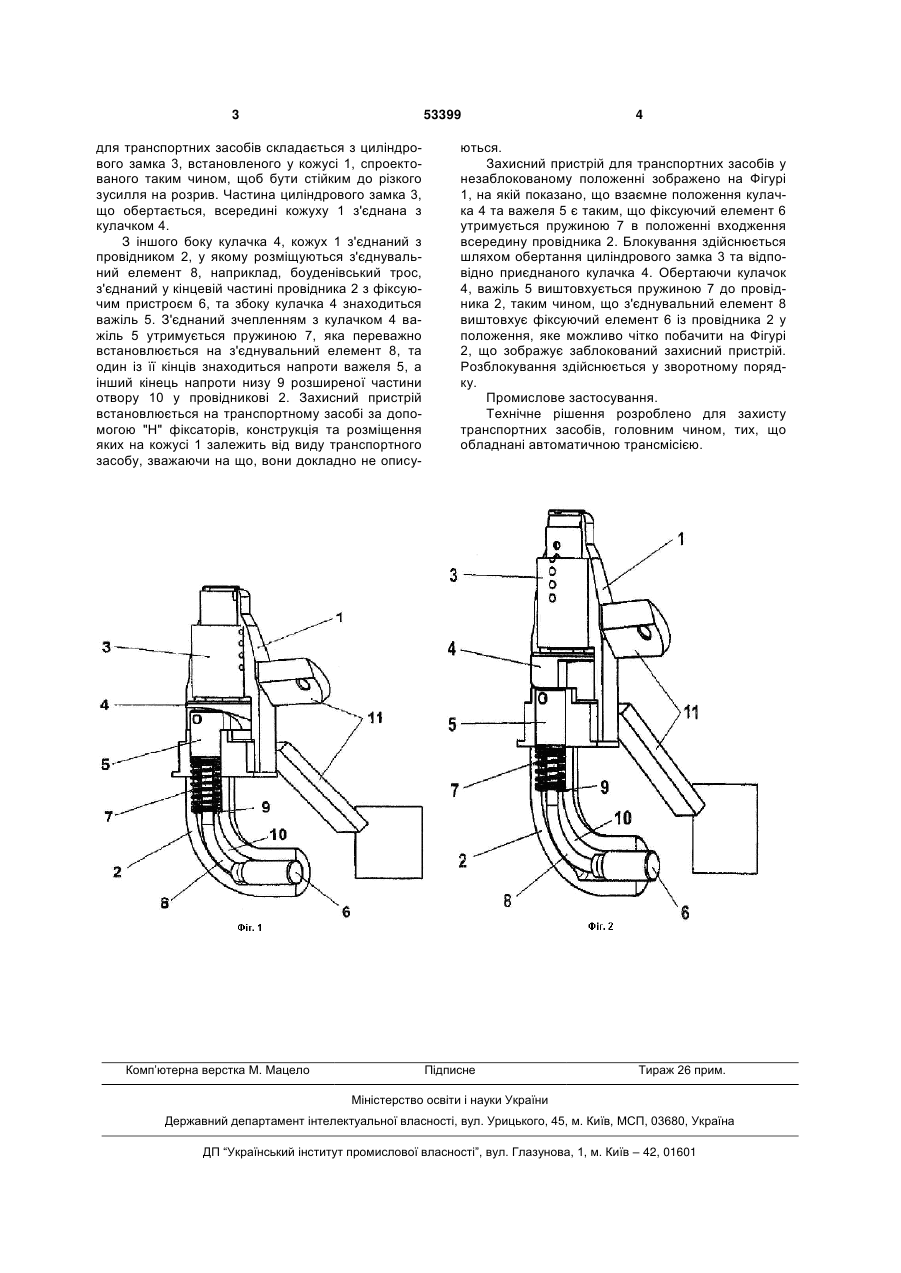

1. Захисний пристрій для транспортних засобів, що включає фіксуючий пристрій, який контролюється за допомогою циліндрового замка, який 3 53399 для транспортних засобів складається з циліндрового замка 3, встановленого у кожусі 1, спроектованого таким чином, щоб бути стійким до різкого зусилля на розрив. Частина циліндрового замка 3, що обертається, всередині кожуху 1 з'єднана з кулачком 4. З іншого боку кулачка 4, кожух 1 з'єднаний з провідником 2, у якому розміщуються з'єднувальний елемент 8, наприклад, боуденівський трос, з'єднаний у кінцевій частині провідника 2 з фіксуючим пристроєм 6, та збоку кулачка 4 знаходиться важіль 5. З'єднаний зчепленням з кулачком 4 важіль 5 утримується пружиною 7, яка переважно встановлюється на з'єднувальний елемент 8, та один із її кінців знаходиться напроти важеля 5, а інший кінець напроти низу 9 розширеної частини отвору 10 у провідникові 2. Захисний пристрій встановлюється на транспортному засобі за допомогою "Н" фіксаторів, конструкція та розміщення яких на кожусі 1 залежить від виду транспортного засобу, зважаючи на що, вони докладно не опису Комп’ютерна верстка М. Мацело 4 ються. Захисний пристрій для транспортних засобів у незаблокованому положенні зображено на Фігурі 1, на якій показано, що взаємне положення кулачка 4 та важеля 5 є таким, що фіксуючий елемент 6 утримується пружиною 7 в положенні входження всередину провідника 2. Блокування здійснюється шляхом обертання циліндрового замка 3 та відповідно приєднаного кулачка 4. Обертаючи кулачок 4, важіль 5 виштовхується пружиною 7 до провідника 2, таким чином, що з'єднувальний елемент 8 виштовхує фіксуючий елемент 6 із провідника 2 у положення, яке можливо чітко побачити на Фігурі 2, що зображує заблокований захисний пристрій. Розблокування здійснюється у зворотному порядку. Промислове застосування. Технічне рішення розроблено для захисту транспортних засобів, головним чином, тих, що обладнані автоматичною трансмісією. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюProtective device for vehicles
Автори англійськоюAMBROZ Petr
Назва патенту російськоюЗащитное устройство для транспортных средств
Автори російськоюАмброз Петр
МПК / Мітки
МПК: B60R 25/00
Мітки: захисний, засобів, транспортних, пристрій
