Пристрій для керування гідравлічним механізмом зміни вильоту у крані з горизонтальним переміщенням вантажу
Номер патенту: 53484
Опубліковано: 11.10.2010
Автори: Глущенко Василь Андрійович, Ловейкін Вячеслав Сергійович, Паламарчук Дмитро Анатолійович
Формула / Реферат
Пристрій для керування зміною вильоту стріли у крані з горизонтальним переміщенням вантажу, що складається із хобота, контрхобота, жорсткої відтяжки, вантажного каната, стріли та гідравлічного механізму зміни вильоту із кулачковим пристроєм для керування зміною вильоту, який відрізняється тим, що містить два регулюючі дроселі із спільним керуючим пристроєм для регулювання потоками робочої рідини зі штокової порожнини до безштокової та навпаки в кожному з двох гідроциліндрів окремо.
Текст

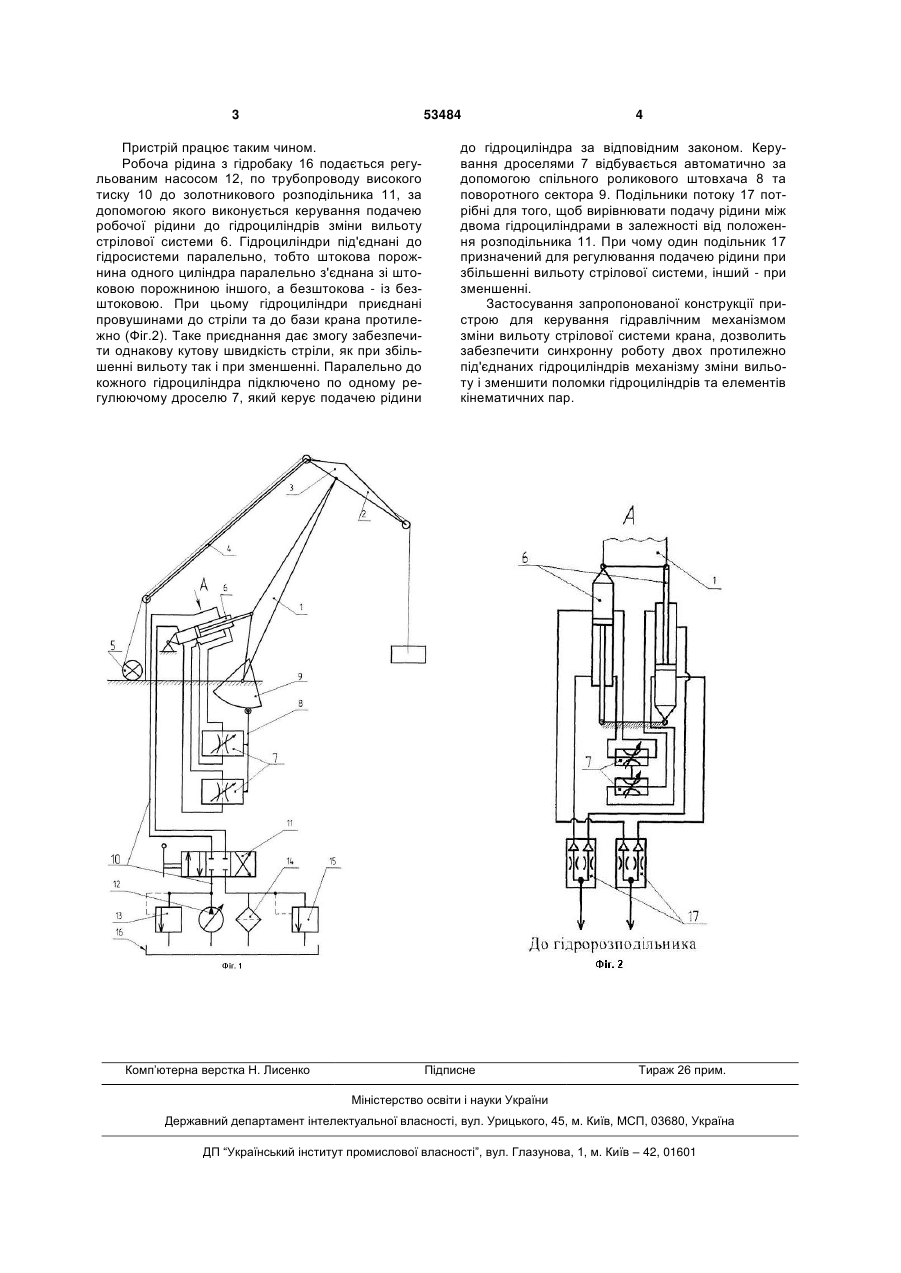

Пристрій для керування зміною вильоту стріли у крані з горизонтальним переміщенням вантажу, 3 53484 Пристрій працює таким чином. Робоча рідина з гідробаку 16 подається регульованим насосом 12, по трубопроводу високого тиску 10 до золотникового розподільника 11, за допомогою якого виконується керування подачею робочої рідини до гідроциліндрів зміни вильоту стрілової системи 6. Гідроциліндри під'єднані до гідросистеми паралельно, тобто штокова порожнина одного циліндра паралельно з'єднана зі штоковою порожниною іншого, а безштокова - із безштоковою. При цьому гідроциліндри приєднані провушинами до стріли та до бази крана протилежно (Фіг.2). Таке приєднання дає змогу забезпечити однакову кутову швидкість стріли, як при збільшенні вильоту так і при зменшенні. Паралельно до кожного гідроциліндра підключено по одному регулюючому дроселю 7, який керує подачею рідини Комп’ютерна верстка Н. Лиcенко 4 до гідроциліндра за відповідним законом. Керування дроселями 7 відбувається автоматично за допомогою спільного роликового штовхача 8 та поворотного сектора 9. Подільники потоку 17 потрібні для того, щоб вирівнювати подачу рідини між двома гідроциліндрами в залежності від положення розподільника 11. При чому один подільник 17 призначений для регулювання подачею рідини при збільшенні вильоту стрілової системи, інший - при зменшенні. Застосування запропонованої конструкції пристрою для керування гідравлічним механізмом зміни вильоту стрілової системи крана, дозволить забезпечити синхронну роботу двох протилежно під'єднаних гідроциліндрів механізму зміни вильоту і зменшити поломки гідроциліндрів та елементів кінематичних пар. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for control of change of boom radius in crane with horizontal movement of load
Автори англійськоюLoveikin Viacheslav Serhiiovych, Palamarchuk Dmytro Anatoliiovych, Hluschenko Vasyl Andriiovych
Назва патенту російськоюУстройство для управления изменением вылета стрелы в кране с горизонтальным перемещением груза
Автори російськоюЛовейкин Вячеслав Сергеевич, Паламарчук Дмитрий Анатольевич, Глущенко Василий Андреевич
МПК / Мітки
МПК: B66C 19/00
Мітки: горизонтальним, країні, пристрій, переміщенням, зміни, керування, вильоту, вантажу, гідравлічним, механізмом
