Пристрій для фізичного моделювання процесів струмознімання

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 53528

Опубліковано: 11.10.2010

Автори: Скуріхін Владислав Ігорович, Далека Василь Хомич

Завантажити PDF файл.

Формула / Реферат

Пристрій для фізичного моделювання процесів струмознімання, що містить два замкнених контури з контактних проводів, причому контактний провід першого замкненого контуру закріплений до стійок, встановлених на радіальних спицях, а контактний провід другого замкненого контуру встановлений всередині першого замкненого контуру, який відрізняється тим, що він додатково містить другий струмоприймач та джерело струму, а контактні проводи виконані з різних матеріалів різного перерізу з можливістю одночасного випробовування під струмом або без струму.

Текст

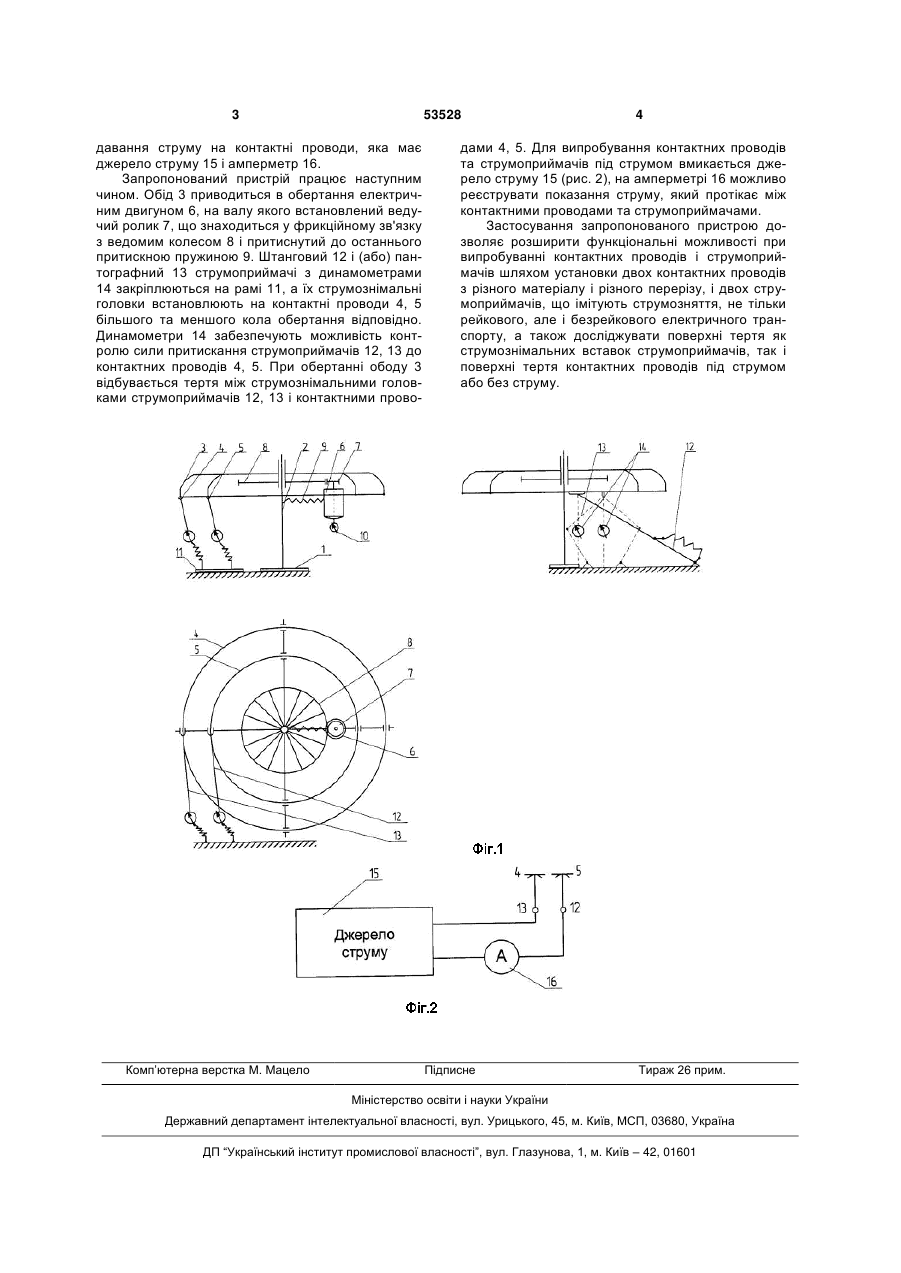

Пристрій для фізичного моделювання процесів струмознімання, що містить два замкнених кон 3 53528 давання струму на контактні проводи, яка має джерело струму 15 і амперметр 16. Запропонований пристрій працює наступним чином. Обід 3 приводиться в обертання електричним двигуном 6, на валу якого встановлений ведучий ролик 7, що знаходиться у фрикційному зв'язку з ведомим колесом 8 і притиснутий до останнього притискною пружиною 9. Штанговий 12 і (або) пантографний 13 струмоприймачі з динамометрами 14 закріплюються на рамі 11, а їх струмознімальні головки встановлюють на контактні проводи 4, 5 більшого та меншого кола обертання відповідно. Динамометри 14 забезпечують можливість контролю сили притискання струмоприймачів 12, 13 до контактних проводів 4, 5. При обертанні ободу 3 відбувається тертя між струмознімальними головками струмоприймачів 12, 13 і контактними прово Комп’ютерна верстка М. Мацело 4 дами 4, 5. Для випробування контактних проводів та струмоприймачів під струмом вмикається джерело струму 15 (рис. 2), на амперметрі 16 можливо реєструвати показання струму, який протікає між контактними проводами та струмоприймачами. Застосування запропонованого пристрою дозволяє розширити функціональні можливості при випробуванні контактних проводів і струмоприймачів шляхом установки двох контактних проводів з різного матеріалу і різного перерізу, і двох струмоприймачів, що імітують струмозняття, не тільки рейкового, але і безрейкового електричного транспорту, а також досліджувати поверхні тертя як струмознімальних вставок струмоприймачів, так і поверхні тертя контактних проводів під струмом або без струму. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for physical simulation of current collection processes

Автори англійською

Daleka Vasyl Khomych, Skurikhin Vladyslav Ihorovych

Назва патенту російською

Устройство для физического моделирования процессов токосъема

Автори російською

Далека Василий Хомич, Скурихин Владислав Игоревич

МПК / Мітки

МПК: B60M 1/00, B60L 5/00

Мітки: пристрій, процесів, струмознімання, фізичного, моделювання
