Гімнастична перекладка

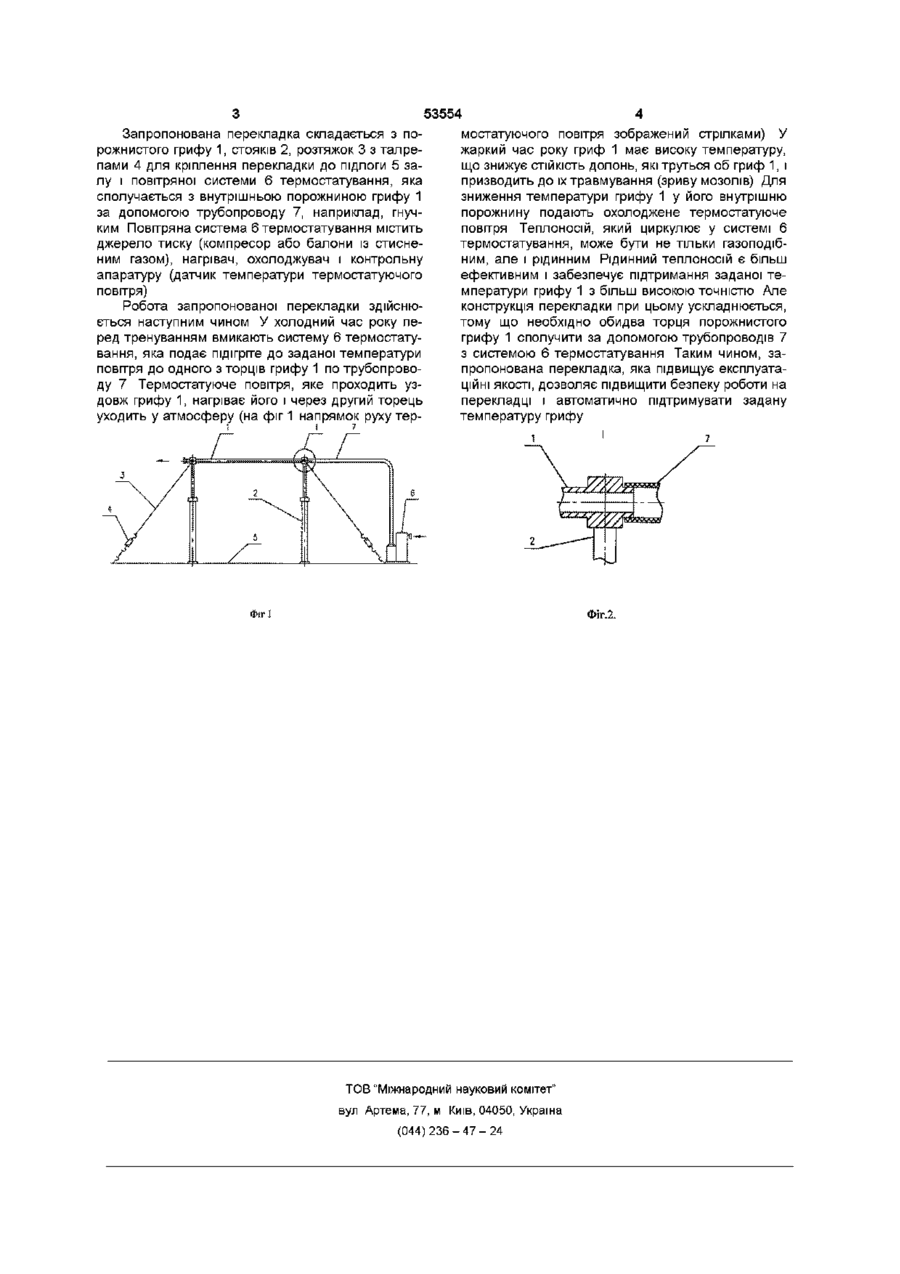

Гімнастична перекладка, що містить гриф, стояки і розтяжки з талрепами для кріплення перекладки до підлоги залу, яка відрізняється тим, що вона оснащена системою, наприклад повітряною, термостатування грифа, який виконаний порожнистим і внутрішня порожнина якого сполучена з системою термостатування за допомогою трубопроводів Винахід відноситься до фізкультури і спорту, а саме до спортивного інвентарю і може використовуватися для поліпшення умов гімнастів, працюючих на перекладці Відома є гімнастична перекладка (турнік), яка містить гриф, стояки і розтяжки з талрепами для кріплення перекладки до підлоги залу (див книгу Ф Г Варфоломеев «Хранение и эксплуатация спортивного инвентаря», М , ФиС, 1968, с 24 - 25, а також авт ев СРСР №619194, МПК А63В1/00, 1976р) Ця перекладка може встановлюватися як у залах, так і на відкритих майданчиках У гімнастів ня повторювати операцію нагрівання грифу, - відсутність об'єктивного контролю ступеня нагрівання грифу В основу винаходу поставлена задача створення удосконаленої конструкції гімнастичної перекладки, яка б забезпечувала підвищення експлуатаційних якостей шляхом уведення в ній нових елементів і технічних рішень, таких як - перекладка споряджається системою термостатування грифу, що дозволяє забезпечити підтримання температури грифу у заданому температурному діапазоні, - гриф виконується порожнистим і його внутрішня порожнина сполучається з системою термостатування за допомогою трубопроводів, що дозволяє простими і надійними засобами забезпечити термостатування грифу, не створюючи перешкод роботі гімнастів на перекладці Поставлена задача вирішується таким чином, що запропонована гімнастична перекладка, яка містить гриф, стояки і розтяжки з талрепами для кріплення до підлоги залу, вона споряджається системою, наприклад, повітряною, термостатування грифу, який виконується порожнистим і внутрішня порожнина якого сполучається з системою термостатування за допомогою трубопроводів Для пояснення конструкції перекладки і її роботи додаються креслення та її детальний опис На кресленнях зображено - на фіг 1 - загальний вид перекладки, - на фіг 2 - виносний елемент І фіг 1 (сполучення внутрішньої порожнини грифу з трубопроводом) під час тренування на перекладці ПІТНІЮТЬ ДОЛОНІ З вологими долонями зменшується сила зчеплення кистей з перекладкою, і у цьому випадку можливим є зрив з приладу Особливо ПІТНІЮТЬ ДОЛОНІ ТОДІ, коли перекладка дуже холодна, що збільшує імовірність зриву Недоліком відомої перекладки є невисока безпека роботи на ній у холодний час Найближчим до запропонованої по технічному рішенню є вибрана як прототип гімнастична перекладка, яка описана у книзі (М Укран и А Школенок «Упражнения на перекладине», М , ФиС, 1960, с 17) Вказана перекладка містить гриф, стояки і розтяжки з талрепами для кріплення до підлоги залу Для нагрівання перекладки у холодний час, навколо грифу намотують вірьовку і, утримуючи и за КІНЦІ, перетягують в один і другий бік Недоліком відомої перекладки є її невисокі експлуатаційні якості, такі як -трудомісткість процесу нагрівання грифу, - необхідність періодично у процесі тренуван ю ю со ю 53554 Запропонована перекладка складається з порожнистого грифу 1, стояків 2, розтяжок 3 з талрепами 4 для кріплення перекладки до підлоги 5 залу і повітряної системи 6 термостатування, яка сполучається з внутрішньою порожниною грифу 1 за допомогою трубопроводу 7, наприклад, гнучким Повітряна система бтермостатування містить джерело тиску (компресор або балони із стисненим газом), нагрівач, охолоджувач і контрольну апаратуру (датчик температури термостатуючого повітря) Робота запропонованої перекладки здійснюється наступним чином У холодний час року перед тренуванням вмикають систему 6 термостатування, яка подає підігріте до заданої температури повітря до одного з торців грифу 1 по трубопроводу 7 Термостатуюче повітря, яке проходить уздовж грифу 1, нагріває його і через другий торець уходить у атмосферу (на фіг 1 напрямок руху тер мостатуючого повітря зображений стрілками) У жаркий час року гриф 1 має високу температуру, що знижує СТІЙКІСТЬ долонь, які труться об гриф 1, і призводить до їх травмування (зриву мозолів) Для зниження температури грифу 1 у його внутрішню порожнину подають охолоджене термостатуюче повітря Теплоносій, який циркулює у системі 6 термостатування, може бути не тільки газоподібним, але і рідинним Рідинний теплоносій є більш ефективним і забезпечує підтримання заданої температури грифу 1 з більш високою точністю Але конструкція перекладки при цьому ускладнюється, тому що необхідно обидва торця порожнистого грифу 1 сполучити за допомогою трубопроводів 7 з системою 6 термостатування Таким чином, запропонована перекладка, яка підвищує експлуатаційні якості, дозволяє підвищити безпеку роботи на перекладці і автоматично підтримувати задану температуру грифу Фіг.2. fcrl ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
