Пристрій для захисного відключення електричної мережі

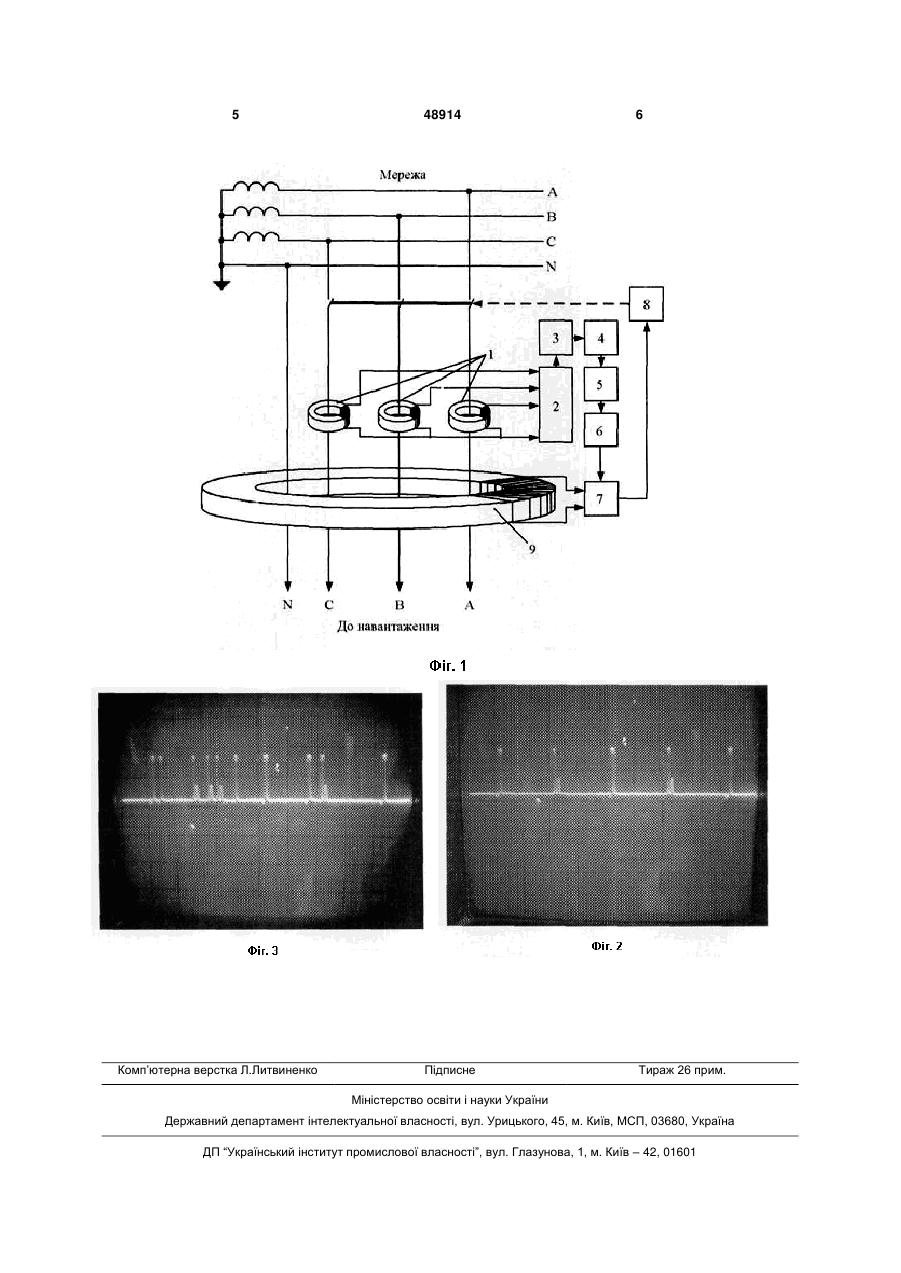

Пристрій для захисного відключення електричної мережі, що містить диференціальний трансформатор струму, магнітопровід якого охоплює провідники живлення захищеної електричної ме 3 - при використанні відомого пристрою в електричних мережах промислово-побутового сектора також використовують регулятори напруги для регулювання інтенсивності освітлення, регулювання потужності електричних систем. Робота регуляторів напруги побудована на використанні тиристорів або симісторів, які при роботі скривлюють синусоїди струму й напруги, і дають у живильну мережу високочастотні перешкоди, які захист сприймає як іскріння ослабленого контактного з'єднання й помилково спрацьовує; - при включенні або відключенні живлення навантажень за допомогою вимикачів і автоматів виникає перехідний процес, що супроводжується викидом високочастотних коливань у мережу, що також приводить до помилкового спрацьовування захисту. В основу корисної моделі поставлене завдання підвищення селективності й вибірковості роботи захисту за рахунок поділу високочастотних коливань, створюваних як ослабленими, небезпечно нагрітими контактними з'єднаннями, що іскряться, так і іншими елементами електричних мереж промислово-побутового сектора за часом їхнього існування в мережі. Цим забезпечується надійна робота пристрою захисного відключення електричної мережі. Поставлене завдання вирішується за рахунок того, що пристрій для захисного відключення електричної мережі містить трансформатор струму, магнітопровід якого охоплює провідники живлення захищаємої електричної мережі, до вторинної обмотки якого підключений елемент АБО, а до нього система автоматичного відключення. Три інші трансформатори струму мають магнітопроводи, які охоплюють кожний окремо фазні силові провідники захищаємої електричної мережі, і пов'язану з ними через підсилювачі високочастотний фільтр, детекторно-селекторний пристрій і елемент АБО систему автоматичного відключення. Відповідно до корисної моделі, пристрій додатково забезпечений блоком автоселекції високочастотних сигналів, що включено між детекторно-селекторним пристроєм і елементом АБО. Поставлене завдання реалізується пристроєм, наведеним на кресленні: Фіг.1 - блок-схема пристрою для захисного відключення електричної мережі: 1 - трансформатори струму, 2 - підсилювач, 3 - високочастотний фільтр, 4 - високочастотний підсилювач, 5 - детекторно-селекторний пристрій, 6 - блок автоселекції високочастотних сигналів, 7 - елемент АБО, 8 система автоматичного відключення, 9 - диференціальний трансформатор струму, що охоплює усі фазні провідники; Фіг.2 - імпульси, що приводять до помилкового спрацьовування запропонованого захисту (5 В/діл, 5 мс/діл); Фіг.3 - імпульси від регуляторів напруги й небезпечно нагрітих контактних з'єднань, що іскряться, (5 В/діл, 5 мс/діл). Пристрій Фіг.1 працює таким чином. З появою високочастотних коливань у робочому струмі навантаження промислової частоти 50 Гц, ініційованих ослабленим, небезпечно нагрітим контактним 48914 4 з'єднанням, що іскриться, сигнал знімається за допомогою трансформаторів струму 1. Магнітопроводи трансформаторів струму охоплюють фазні провідники (А, В, С). Далі сигнал струму промислової частоти 50 Гц із вхідними в нього високочастотними коливаннями подається на підсилювач 2. Після посилення сигнал надходить на високочастотний фільтр 3 з коефіцієнтом передачі -80 Дб для струму промислової частоти 50 Гц, що дозволяє ефективно захиститися від впливу на виконавчі органи пристрою для захисного відключення мережі робочого струму навантаження промислової частоти 50 Гц, а, отже, підняти чутливість і селективність пристрою. Відфільтровані високочастотні коливання подаються на високочастотний підсилювач 4, де підсилюються для підняття чутливості пристрою. Посилений високочастотний сигнал надходить на детекторно-селекторний пристрій 5, де формуються одиничні дискретні логічні сигнали, що надходять на блок автоселекції високочастотних сигналів 6, що складається із тригера й компаратора (на Фіг.1 не показані). Блок автоселекції високочастотних сигналів працює таким чином: з появою високочастотного сигналу від регулятора напруги Фіг.2 або сигналу від ослабленого, небезпечно нагрітого контактного з'єднання, що іскриться, буде зводитися тригер блока автоселекції високочастотних сигналів і перебувати у зведеному стані 9.0-9.9 мс, після чого буде проходити скидання тригера блока автоселекції високочастотних сигналів. Також тригер блока автоселекції високочастотних сигналів буде дозводитися, якщо сигнали будуть приходити в інтервалі від 0 до 9.9 мс, Фіг.3. Тобто, якщо небезпечно нагріті контактні з'єднання, що іскряться, будуть іскритися більш ніж 10 мс, захист буде спрацьовувати. При відсутності сигналів від небезпечно нагрітих контактних з'єднань, що іскряться, тригер блока атоселекції високочастотних сигналів буде скидатися за допомогою компаратора блока автоселекції високочастотних сигналів кожні 9-9.9 мс. Таким чином захист не буде реагувати на сигнали від регуляторів напруги, вимикачів і автоматів навантаження. Із блока автоселекції високочастотних сигналів відібрані одиничні дискретні логічні сигнали надходять на елемент АБО 7, а через нього сигнал надходить на систему автоматичного відключення 8, що приводить до відключення захищаємої електричної мережі об'єктів промислово-побутового сектора. Також сигнал на спрацьовування системи автоматичного відключення 8 може прийти з диференціального трансформатора струму, що охоплює всі фазні провідники 9, через елемент АБО 7, що теж приводить до відключення захищаємої електричної мережі об'єктів промисловопобутового сектора. Запропонований пристрій для захисного відключення електричної мережі об'єктів промисловопобутового сектора дозволяє забезпечити захист при виникненні ослабленого, небезпечно нагрітого контактного з'єднання, що іскриться, й уникнути виникнення пожеж. 5 Комп’ютерна верстка Л.Литвиненко 48914 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
