Імпульсний підсилювач потужності

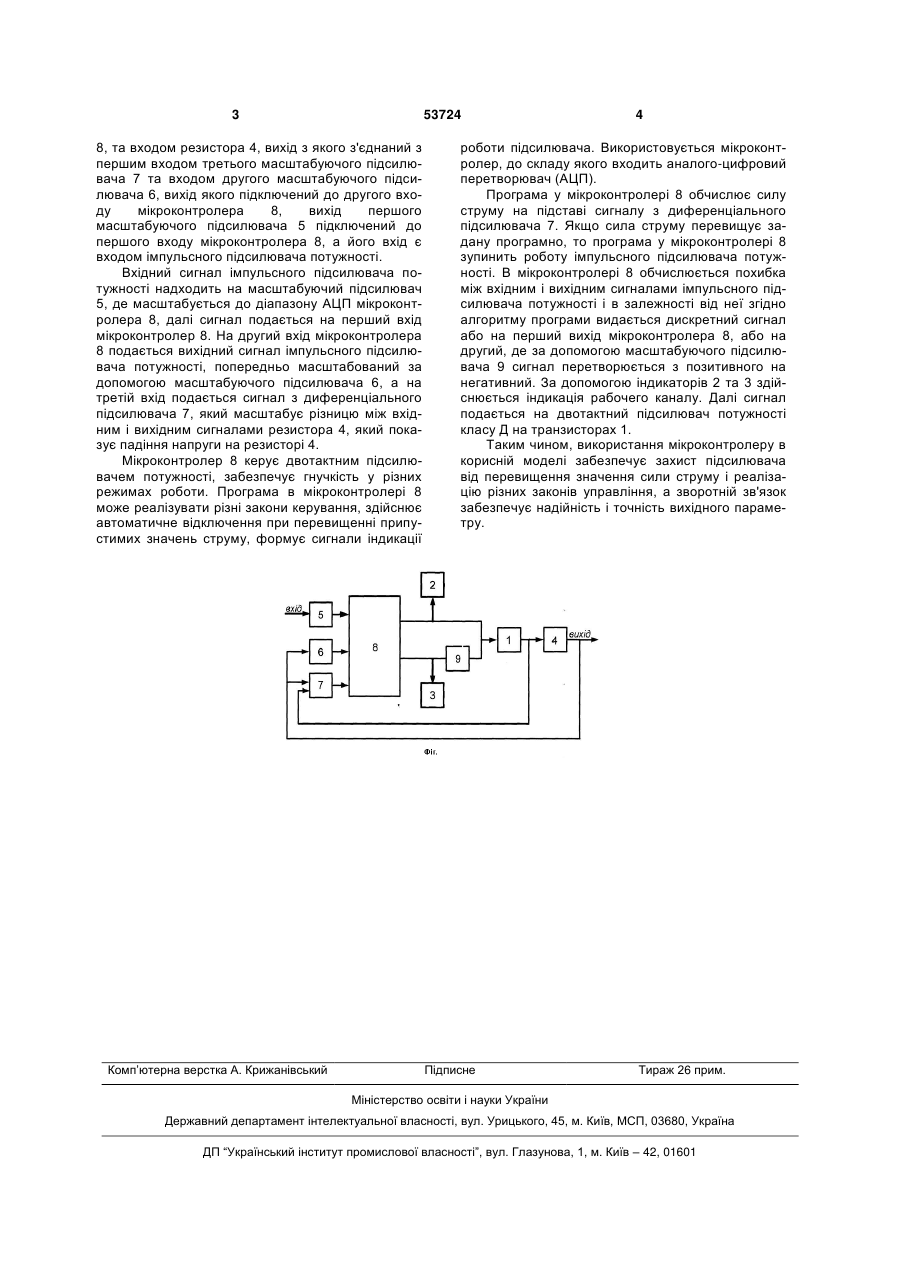

Імпульсний підсилювач потужності, що містить двотактний підсилювач потужності класу Д на транзисторах, який відрізняється тим, що в нього введено мікроконтролер, два індикатори, резистор, чотири масштабуючих підсилювачі; перший вихід мікроконтролера підключений до першого індикатора і входу двотактного підсилювача поту 3 53724 8, та входом резистора 4, вихід з якого з'єднаний з першим входом третього масштабуючого підсилювача 7 та входом другого масштабуючого підсилювача 6, вихід якого підключений до другого входу мікроконтролера 8, вихід першого масштабуючого підсилювача 5 підключений до першого входу мікроконтролера 8, а його вхід є входом імпульсного підсилювача потужності. Вхідний сигнал імпульсного підсилювача потужності надходить на масштабуючий підсилювач 5, де масштабується до діапазону АЦП мікроконтролера 8, далі сигнал подається на перший вхід мікроконтролер 8. На другий вхід мікроконтролера 8 подається вихідний сигнал імпульсного підсилювача потужності, попередньо масштабований за допомогою масштабуючого підсилювача 6, а на третій вхід подається сигнал з диференціального підсилювача 7, який масштабує різницю між вхідним і вихідним сигналами резистора 4, який показує падіння напруги на резисторі 4. Мікроконтролер 8 керує двотактним підсилювачем потужності, забезпечує гнучкість у різних режимах роботи. Програма в мікроконтролері 8 може реалізувати різні закони керування, здійснює автоматичне відключення при перевищенні припустимих значень струму, формує сигнали індикації Комп’ютерна верстка А. Крижанівський 4 роботи підсилювача. Використовується мікроконтролер, до складу якого входить аналого-цифровий перетворювач (АЦП). Програма у мікроконтролері 8 обчислює силу струму на підставі сигналу з диференціального підсилювача 7. Якщо сила струму перевищує задану програмно, то програма у мікроконтролері 8 зупинить роботу імпульсного підсилювача потужності. В мікроконтролері 8 обчислюється похибка між вхідним і вихідним сигналами імпульсного підсилювача потужності і в залежності від неї згідно алгоритму програми видається дискретний сигнал або на перший вихід мікроконтролера 8, або на другий, де за допомогою масштабуючого підсилювача 9 сигнал перетворюється з позитивного на негативний. За допомогою індикаторів 2 та 3 здійснюється індикація рабочего каналу. Далі сигнал подається на двотактний підсилювач потужності класу Д на транзисторах 1. Таким чином, використання мікроконтролеру в корисній моделі забезпечує захист підсилювача від перевищення значення сили струму і реалізацію різних законів управління, а зворотній зв'язок забезпечує надійність і точність вихідного параметру. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
