Верстат стрічкопильний універсальний

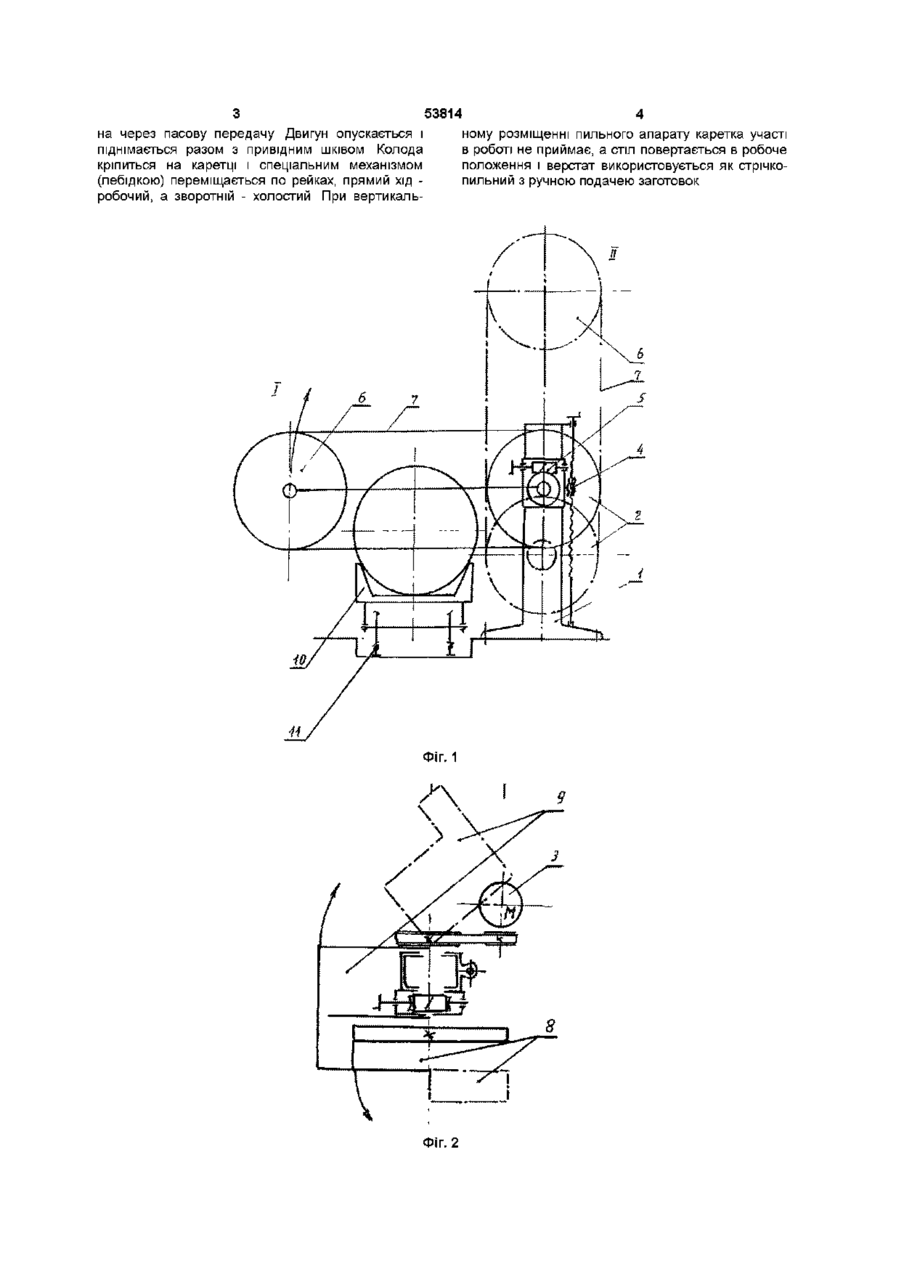

Верстат стрічкопильний універсальний, що складається з станини, приводу, стрічкопильного апарата, механізму повертання пильного апарата навколо горизонтальної осі, розсувного стола, механізму піднімання і опускання апарата, каретки для колоди з механізмом подачі, який відрізняється тим, що поворотний стрічкопильний апарат виконаний з можливістю установки в горизонтальне положення для виконання лісопильних робіт і колода, що розпилюється, подається на каретці або з можливістю установки у вертикальне положення та під кутом до стола для виконання столярних робіт, при цьому заготовка розміщена на столі Винахід відноситься до деревообробного машинобудування, зокрема до стрічкопильних верстатів Найближчим за технічним рішенням і результатом, який можна досягнути, є горизонтальний стрічкопильний верстат для розпилювання колод (див Ф М Манжос Дереворежущие станки "Лесная промышленность" М , 1974 ст 110, або "Обладнання деревообробного виробництва", частина 2 під редакцією В В Шостака, Київ 1993, ст 111/ /прийнято за прототип) Недоліком відомих конструкцій верстатів є те, що вони мають обмежені технологічні можливості і можуть виконувати лише столярні (випилювання прямолінійних і фасонних заготовок), або лише ЛІСОПИЛЬНІ роботи (розпилювання колод на бруси і дошки) Задачею винаходу є створення верстата з розширеними технологічним можливостями з тим, щоб на верстаті поряд з лісопильними роботами після певної переналадки можна було б виконувати і столярні роботи Таким чином, верстат знайшов би широке використання в невеликих деревообробних майстернях Вказана задача досягається тим, що пильний апарат має можливість займати горизонтальне, вертикальне і похиле положення При розміщенні пильного апарату в горизонтальному положенні стіл, що складається з 2 частин, розвертається і в роботі не використовується Колода встановлюється на каретку, що переміщається по рейках і тяговим механізмом подається перпендикулярно до пильного апарату, таким чином проводиться розпилювання колод на дошки Товщина дощок регулюється механізмом піднімання і опускання пильного апарату Для виконання столярних робіт каретка відводиться в сторону, рейкова колія, що розміщається нижче рівня підлоги, для зручності роботи накривається ВІДПОВІДНИМИ щитами, пильний апарат черв'ячним, або іншої конструкції само - гальмівним механізмом піднімається у вертикальне положення, стіл повертається в робоче положення При необхідності пильний апарат може бути встановлений під кутом до стола для виконання похилих різів Суть винаходу пояснюється кресленням фіг 1 - фронтальна проекція (стіл умовно не показано), фіг 2 - горизонтальна проекція (каретка умовно не показана) На фіг 1 і 2 1 - станина, 2 - шків ведучий, 3 електродвигун приводу верстата, 4 - механізм підйому і спускання пильного апарату, 5 - черв'ячний механізм повертання пильного апарату в необхідне положення, 6 - шків ведений, 7 - пила стрічкова, 8 - передня частина стола, 9 - задня частина стола, 10 - каретка з колодою, 11 - рейкова колія, І пильний апарат у горизонтальному положенні (розпилювання колод), II - пильний апарат у вертикальному положенні (столярні роботи) Стрічкова пила одержує рух від електродвигу 00 со Ю З 53814 на через пасову передачу Двигун опускається і ному розміщенні пильного апарату каретка участі піднімається разом з привідним шківом Колода в роботі не приймає, а стіл повертається в робоче кріпиться на каретці і спеціальним механізмом положення і верстат використовується як стрічко(лебідкою) переміщається по рейках, прямий хід пильний з ручною подачею заготовок робочий, а зворотній - холостий При вертикаль Фіг. 1 Фіг. 2 53814 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
