Електричний фільтр і спосіб його регенерації

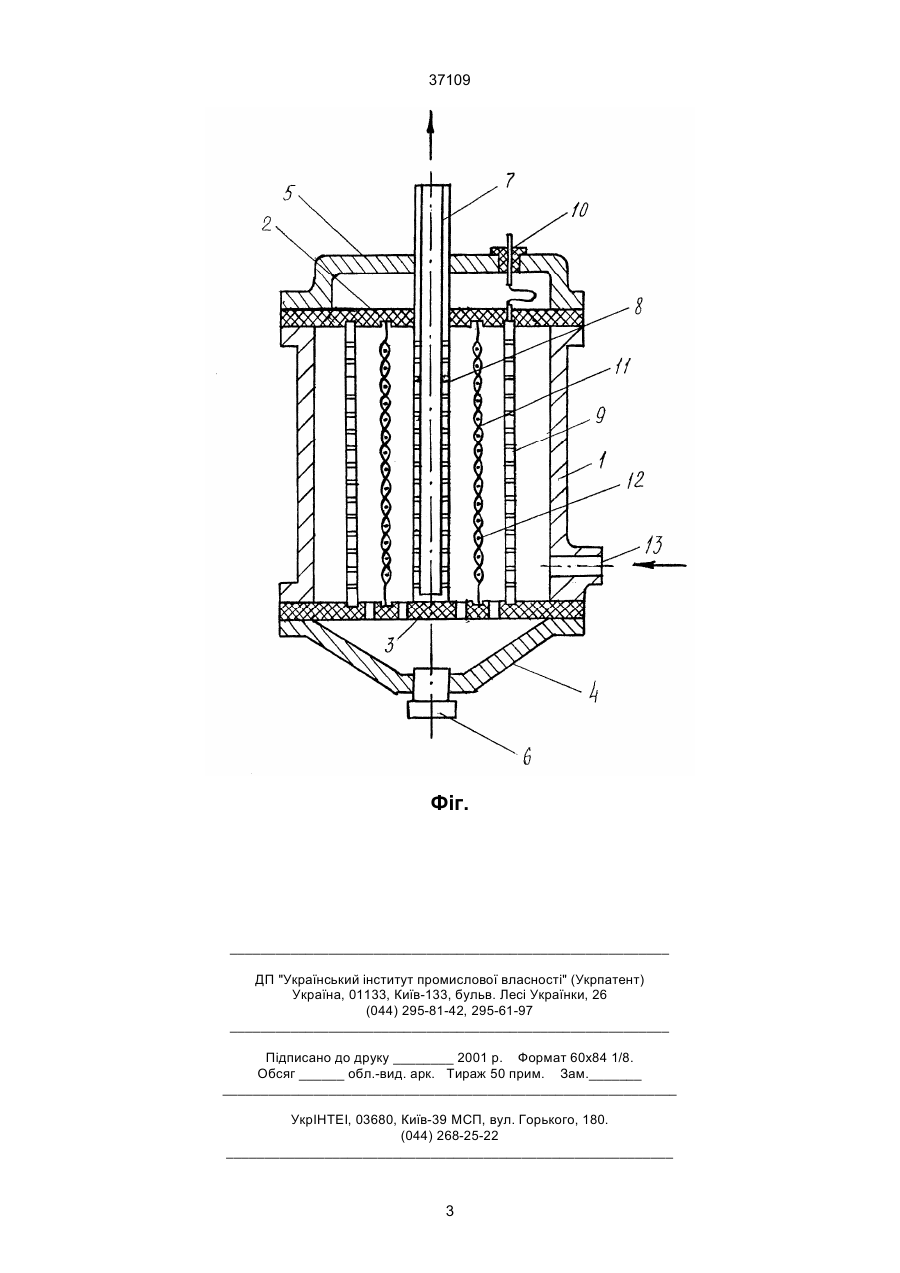

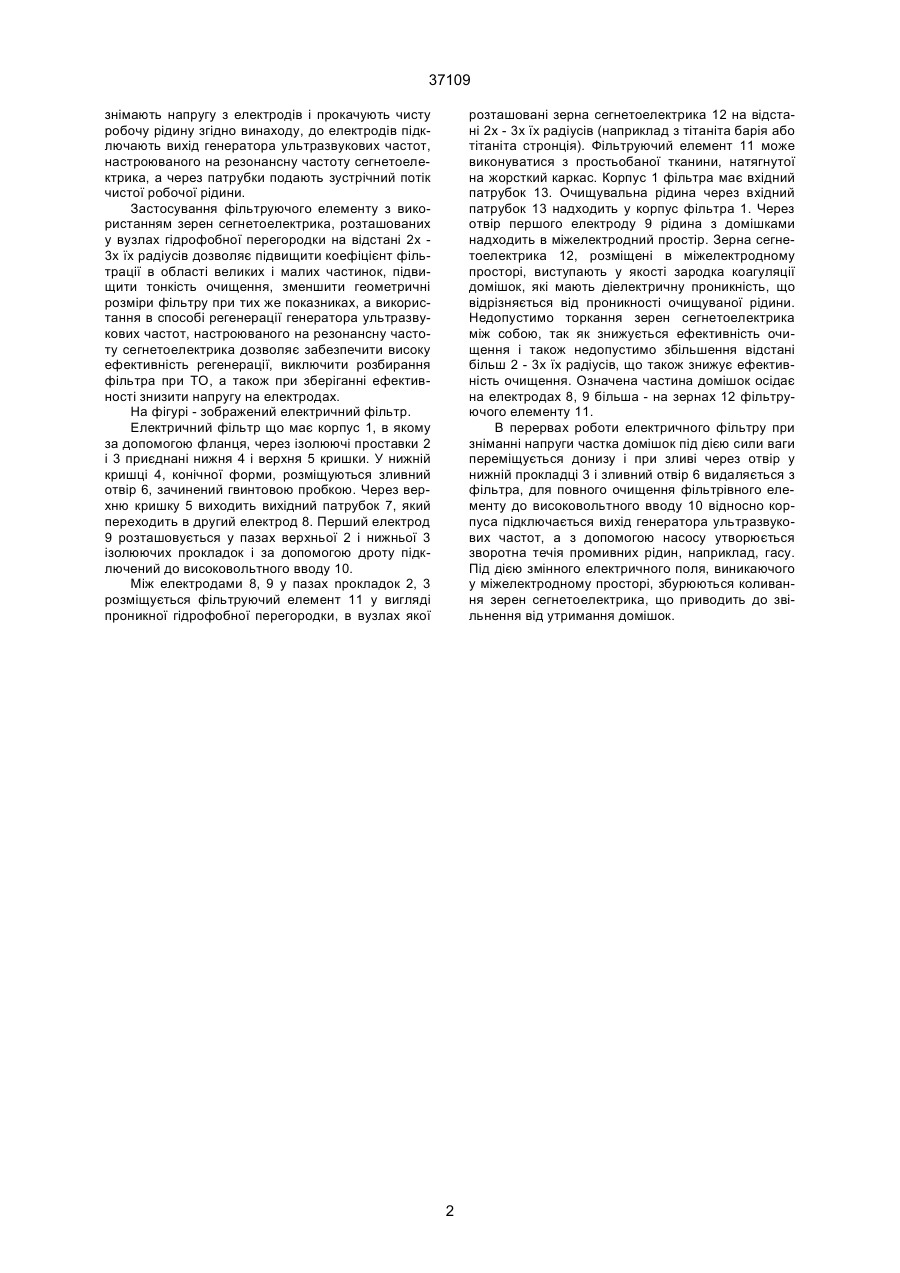

1. Електричний фільтр, який має корпус з входом та виходом, перший та другий електроди з отворами, що перевищують розміри затриманих домішок, які встановлені на відстані один від одного, фільтрівний елемент з діелектричного матеріалу, 37109 знімають напругу з електродів і прокачують чисту робочу рідину згідно винаходу, до електродів підключають вихід генератора ультразвукових частот, настроюваного на резонансну частоту сегнетоелектрика, а через патрубки подають зустрічний потік чистої робочої рідини. Застосування фільтруючого елементу з використанням зерен сегнетоелектрика, розташованих у вузлах гідрофобної перегородки на відстані 2х 3х їх радіусів дозволяє підвищити коефіцієнт фільтрації в області великих і малих частинок, підвищити тонкість очищення, зменшити геометричні розміри фільтру при тих же показниках, а використання в способі регенерації генератора ультразвукових частот, настроюваного на резонансну частоту сегнетоелектрика дозволяє забезпечити високу ефективність регенерації, виключити розбирання фільтра при ТО, а також при зберіганні ефективності знизити напругу на електродах. На фігурі - зображений електричний фільтр. Електричний фільтр що має корпус 1, в якому за допомогою фланця, через ізолюючі проставки 2 і 3 приєднані нижня 4 і верхня 5 кришки. У нижній кришці 4, конічної форми, розміщуються зливний отвір 6, зачинений гвинтовою пробкою. Через верхню кришку 5 виходить вихідний патрубок 7, який переходить в другий електрод 8. Перший електрод 9 розташовується у пазах верхньої 2 і нижньої 3 ізолюючих прокладок і за допомогою дроту підключений до високовольтного вводу 10. Між електродами 8, 9 у пазах npoкладок 2, 3 розміщується фільтруючий елемент 11 у вигляді проникної гідрофобної перегородки, в вузлах якої розташовані зерна сегнетоелектрика 12 на відстані 2х - 3х їх радіусів (наприклад з тітаніта барія або тітаніта стронція). Фільтруючий елемент 11 може виконуватися з простьобаної тканини, натягнутої на жорсткий каркас. Корпус 1 фільтра має вхідний патрубок 13. Очищувальна рідина через вхідний патрубок 13 надходить у корпус фільтра 1. Через отвір першого електроду 9 рідина з домішками надходить в міжелектродний простір. Зерна сегнетоелектрика 12, розміщені в міжелектродному просторі, виступають у якості зародка коагуляції домішок, які мають діелектричну проникність, що відрізняється від проникності очищуваної рідини. Недопустимо торкання зерен сегнетоелектрика між собою, так як знижується ефективність очищення і також недопустимо збільшення відстані більш 2 - 3х їх радіусів, що також знижує ефективність очищення. Означена частина домішок осідає на електродах 8, 9 більша - на зернах 12 фільтруючого елементу 11. В перервах роботи електричного фільтру при зніманні напруги частка домішок під дією сили ваги переміщується донизу і при зливі через отвір у нижній прокладці 3 і зливний отвір 6 видаляється з фільтра, для повного очищення фільтрівного елементу до високовольтного вводу 10 відносно корпуса підключається вихід генератора ультразвукових частот, а з допомогою насосу утворюється зворотна течія промивних рідин, наприклад, гасу. Під дією змінного електричного поля, виникаючого у міжелектродному просторі, збурюються коливання зерен сегнетоелектрика, що приводить до звільнення від утримання домішок. 2 37109 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
