Адсорбер вугільний
Номер патенту: 53852
Опубліковано: 17.02.2003
Автори: Корчінелі Ігор Анатольович, Тищенко Вячеслав Олексійович, Мінін Сергій Олександрович, Верховецький Миколай Олексійович, Соснов Ігор Ігорович, Коваленко Алім Олексійович, Соколов Владимир Ілліч
Формула / Реферат

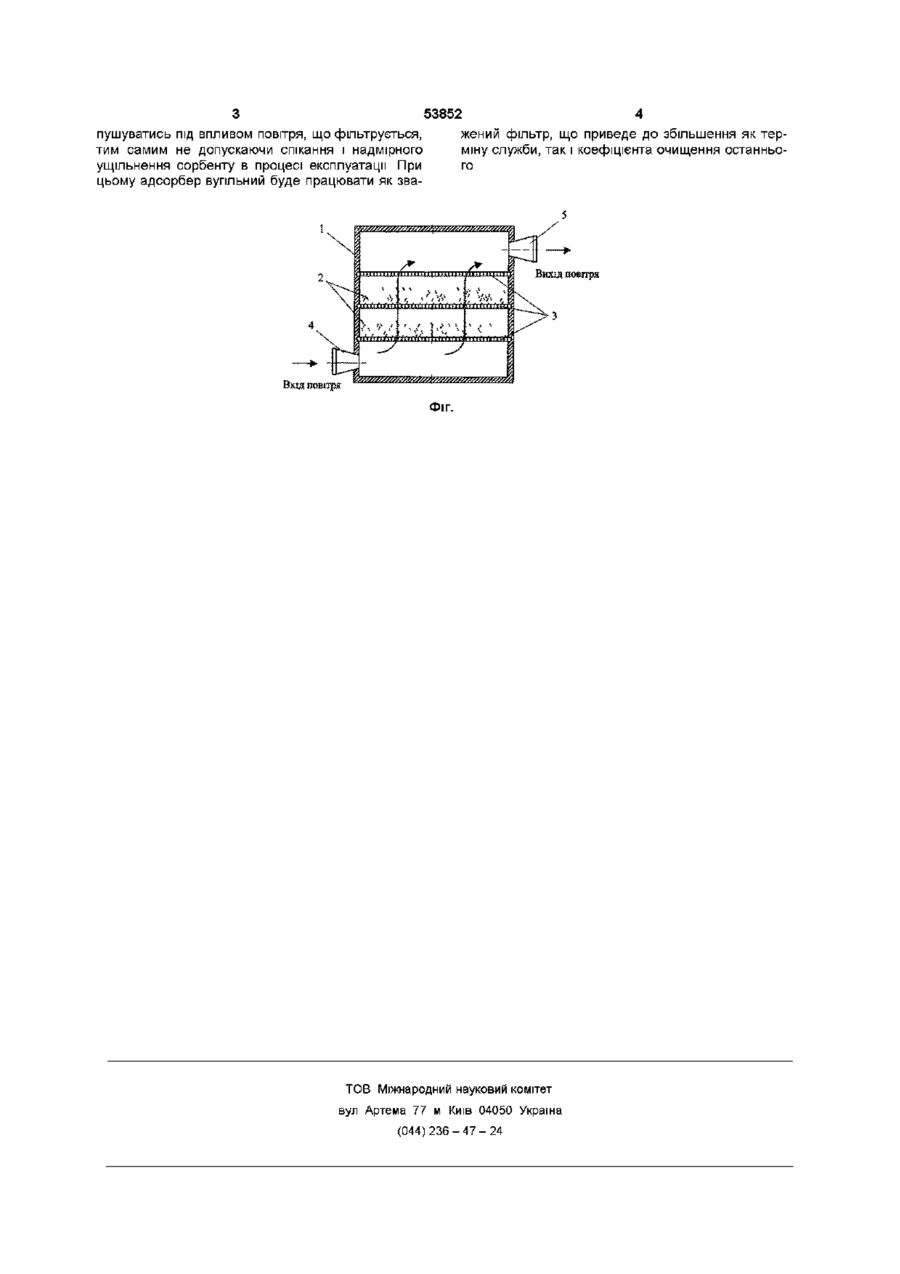

Адсорбер вугільний, який містить корпус із вхідним і вихідним патрубками, сорбуючий шар між обмежувальними решітками, який відрізняється тим, що сорбуючий шар розділений на секції, частково заповнені сорбентом.
Текст
Адсорбер вугільний, який містить корпус із вхідним і вихідним патрубками, сорбуючий шар між обмежувальними решітками, який відрізняється тим, що сорбуючий шар розділений на секції, частково заповнені сорбентом Винахід відноситься до галузі енергетики і може бути використаний на атомних електростанціях (АЕС) для очищення повітря, що надходить з гермооболонки, від радіоактивного йоду перед викидом його в атмосферу Відомо адсорбер вугільний АУ-1500, що містить корпус із вхідним і вихідним патрубками, сорбіруючий шар, між обмежувальними решітками [див книгу В А Двухименний, Б М Столярів, С С Чорний «Системи очищення повітря від аерозольних часток на АЕС» - М «Енергоатоміздат», 1987 - 88с ],-прийнятий за прототип Недоліком цього адсорбера вугільного є те, що в процесі його експлуатації відбувається спікання сорбіруючого шару, надмірне його ущільнення і, як результат, сорбційна ефективність адсорбера різко падає, що приводить до скорочення терміну його служби Це пояснюється підвищеним вологовмістом фільтруємого середовища і наявністю в ньому олій і пилу, що приводять до утворення в масі сорбенту каналів, по яким проходить повітря, з витратою значно менше проектного В основу винаходу поставлено задачу удосконалення адсорбера вугільного шляхом переведення його в режим роботи зваженого фільтра, що приведе до збільшення його коефіцієнта очищення і запобіганню спікання і надмірного ущільнення сорбенту, відновленню його фільтруючих властивостей у процесі експлуатації Поставлена задача досягається тим, що в адсорбері вугільному, що містить корпус із вхідним і вихідним патрубками, сорбіруючий шар між обмежувальними решітками, згідно винахода, сорбіруючий шар роз'єднаний на дві (можливо і більш) секції, причому сорбент заповнює секції не цілком Між двома сусідніми шарами сорбенту знаходиться повітряний прошарок В результаті, при первинному засипанні свіжого сорбенту, адсорбер вугільний буде працювати як зважений фільтр, що у свою чергу приведе до збільшення терміну служби адсорбера вугільного і дозволить додатково збільшити його коефіцієнт очищення Це досягається за рахунок того, що сорбіруючий шар, роз'єднаний на секції і не зафіксований між обмежувальними решітками (оскільки секції заповнені сорбентом не повністю), зможе перемішуватись і розпушуватись під впливом потоку фільтруємого повітря Таким чином, адсорбер вугільний буде працювати як зважений фільтр В результаті це дозволить усунути спікання і надмірне ущільнення сорбіруючого шару в процесі експлуатації, що приведе до збільшенню терміну служби адсорбера вугільного Також зросте коефіцієнт очищення адсорбера вугільного, оскільки з практики відомо, що одним з найбільше ефективних є зважений фільтр Суть винаходу пояснюється кресленням, на якому зображено адсорбер вугільний, що містить корпус 1, сорбіруючий шар 2, обмежувальні решітки 3, вхідний і вихідний патрубки 4 і 5 ВІДПОВІДНО Адсорбер вугільний працює наступним чином Повітря, що фільтрується, надходить у пристрій через вхідний патрубок 4, проходить через секції із сорбіруючим шаром 2 (вугілля импрегнірованне СКТ-ЗИ), засипаним між обмежувальними решітками 3, де відбувається його очищення від радіоактивного йоду Очищене повітря залишає адсорбер вугільний через вихідний патрубок 5 Розділ сорбіруючего шару 2 на секції, частково заповнені сорбентом, дозволяє останньому роз ю 00 со ю З 53852 4 пушуватись під впливом повітря, що фільтрується, жений фільтр, що приведе до збільшення як тертим самим не допускаючи спікання і надмірного міну служби, так і коефіцієнта очищення останньоущільнення сорбенту в процесі експлуатації При го цьому адсорбер вугільний буде працювати як зва Вихід повітря Вад повітря ^ Фіг. ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюCarbon adsorber
Автори англійськоюMinin Serhii Oleksandrovych, Verkhovetskyi Mykolai Oleksiiovych, Kovalenko Alim Oleksiiovych, Sosnov Ihor Ihorovych
Назва патенту російськоюУгольный адсорбер
Автори російськоюМинин Сергей Александрович, Верховецкий Николай Алексеевич, Коваленко Алим Алексеевич, Соснов Игорь Игоревич
