Пристрій для збирання та знищення колорадського жука
Номер патенту: 53873
Опубліковано: 25.10.2010
Формула / Реферат
1. Пристрій для збирання та знищення колорадського жука, який включає раму з механізмом для збирання колорадських жуків та їх знищення, що складається із повітропроводу, який створює направлений потік повітря з одного боку рядка рослин, відбивної сітки та двох натяжних шківів, охоплених плоским пасом, причому один із шківів використовується як коток для роздавлювання жуків, який відрізняється тим, що передній натяжний шків виконано меншого діаметра, а над ним встановлено охоплюваний цим же пасом додатковий натяжний ролик меншого діаметра, при цьому повітропровід розділено на два рукави, по одному із яких повітря нагнітається через щілину патрубка, розміщеного паралельно землі, і який служить для підхоплювання падаючих жуків та подачі їх до роздавлюючого котка, а по другому рукаву повітря пульсуючим потоком подається до патрубка, закріпленого під кутом до землі ближче до паса між двома роликами.
2. Пристрій за п. 1, який відрізняється тим, що на рукаві з пульсуючим потоком повітря встановлена на приводному валу впоперек рукава оснащена отворами кругла заслінка, яка періодично перекриває рукав.
Текст

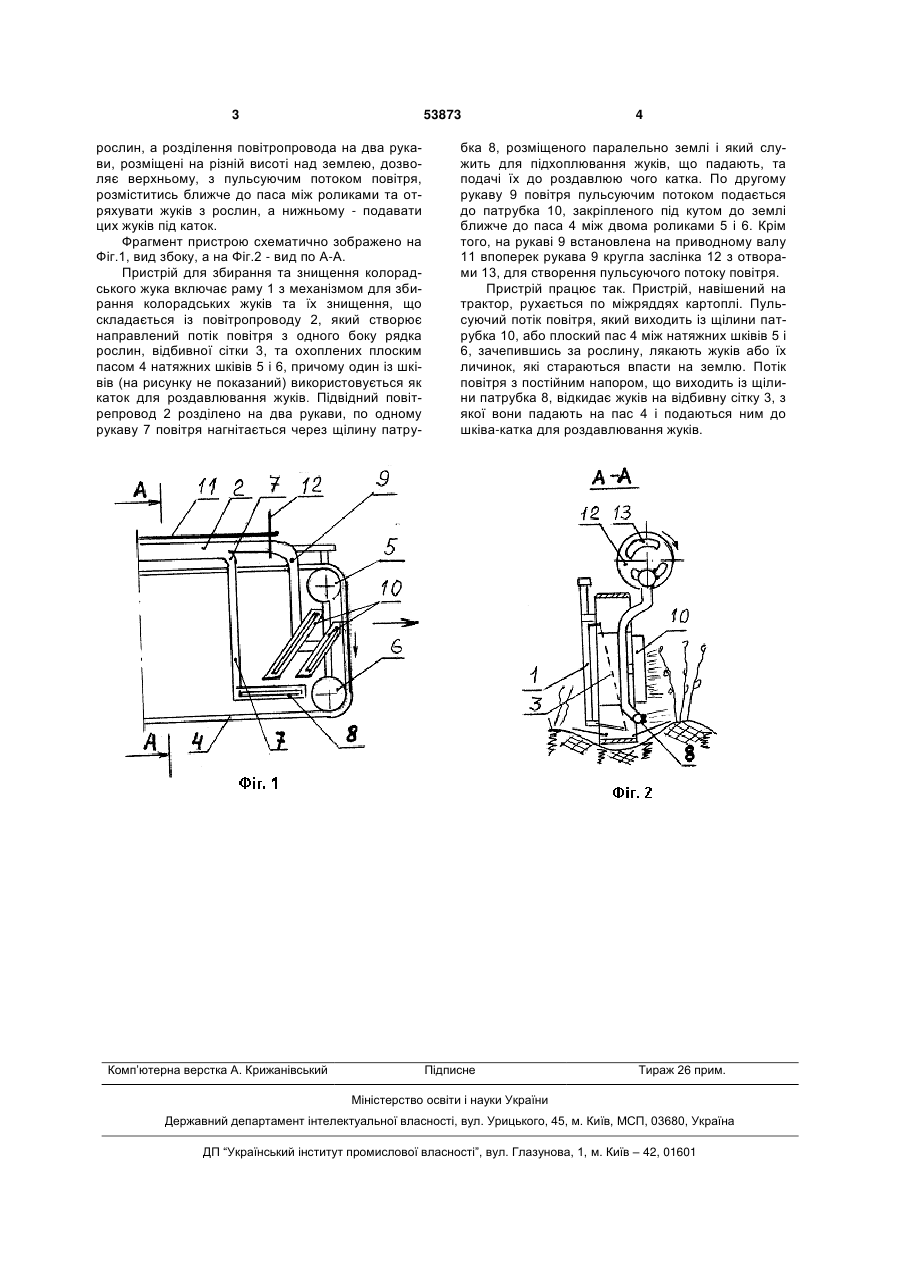

1. Пристрій для збирання та знищення колорадського жука, який включає раму з механізмом для збирання колорадських жуків та їх знищення, що складається із повітропроводу, який створює направлений потік повітря з одного боку рядка рослин, відбивної сітки та двох натяжних шківів, охоплених плоским пасом, причому один із шківів використовується як коток для роздавлювання жуків, який відрізняється тим, що передній натя 3 53873 рослин, а розділення повітропровода на два рукави, розміщені на різній висоті над землею, дозволяє верхньому, з пульсуючим потоком повітря, розміститись ближче до паса між роликами та отряхувати жуків з рослин, а нижньому - подавати цих жуків під каток. Фрагмент пристрою схематично зображено на Фіг.1, вид збоку, а на Фіг.2 - вид по А-А. Пристрій для збирання та знищення колорадського жука включає раму 1 з механізмом для збирання колорадських жуків та їх знищення, що складається із повітропроводу 2, який створює направлений потік повітря з одного боку рядка рослин, відбивної сітки 3, та охоплених плоским пасом 4 натяжних шківів 5 і 6, причому один із шківів (на рисунку не показаний) використовується як каток для роздавлювання жуків. Підвідний повітрепровод 2 розділено на два рукави, по одному рукаву 7 повітря нагнітається через щілину патру Комп’ютерна верстка А. Крижанівський 4 бка 8, розміщеного паралельно землі і який служить для підхоплювання жуків, що падають, та подачі їх до роздавлюю чого катка. По другому рукаву 9 повітря пульсуючим потоком подається до патрубка 10, закріпленого під кутом до землі ближче до паса 4 між двома роликами 5 і 6. Крім того, на рукаві 9 встановлена на приводному валу 11 впоперек рукава 9 кругла заслінка 12 з отворами 13, для створення пульсуючого потоку повітря. Пристрій працює так. Пристрій, навішений на трактор, рухається по міжряддях картоплі. Пульсуючий потік повітря, який виходить із щілини патрубка 10, або плоский пас 4 між натяжних шківів 5 і 6, зачепившись за рослину, лякають жуків або їх личинок, які стараються впасти на землю. Потік повітря з постійним напором, що виходить із щілини патрубка 8, відкидає жуків на відбивну сітку 3, з якої вони падають на пас 4 і подаються ним до шківа-катка для роздавлювання жуків. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for collecting and extermination of the colorado beetle
Автори англійськоюDeshko Vitalii Ivanovych, Kuzmenko Liubov Ivanivna
Назва патенту російськоюУстройство для сбора и уничтожения колорадского жука
Автори російськоюДешко Виталий Иванович, Кузьменко Любовь Ивановна
МПК / Мітки
МПК: A01M 5/00
Мітки: жука, знищення, збирання, колорадського, пристрій
