Установка для збирання і знищення жука асж-1

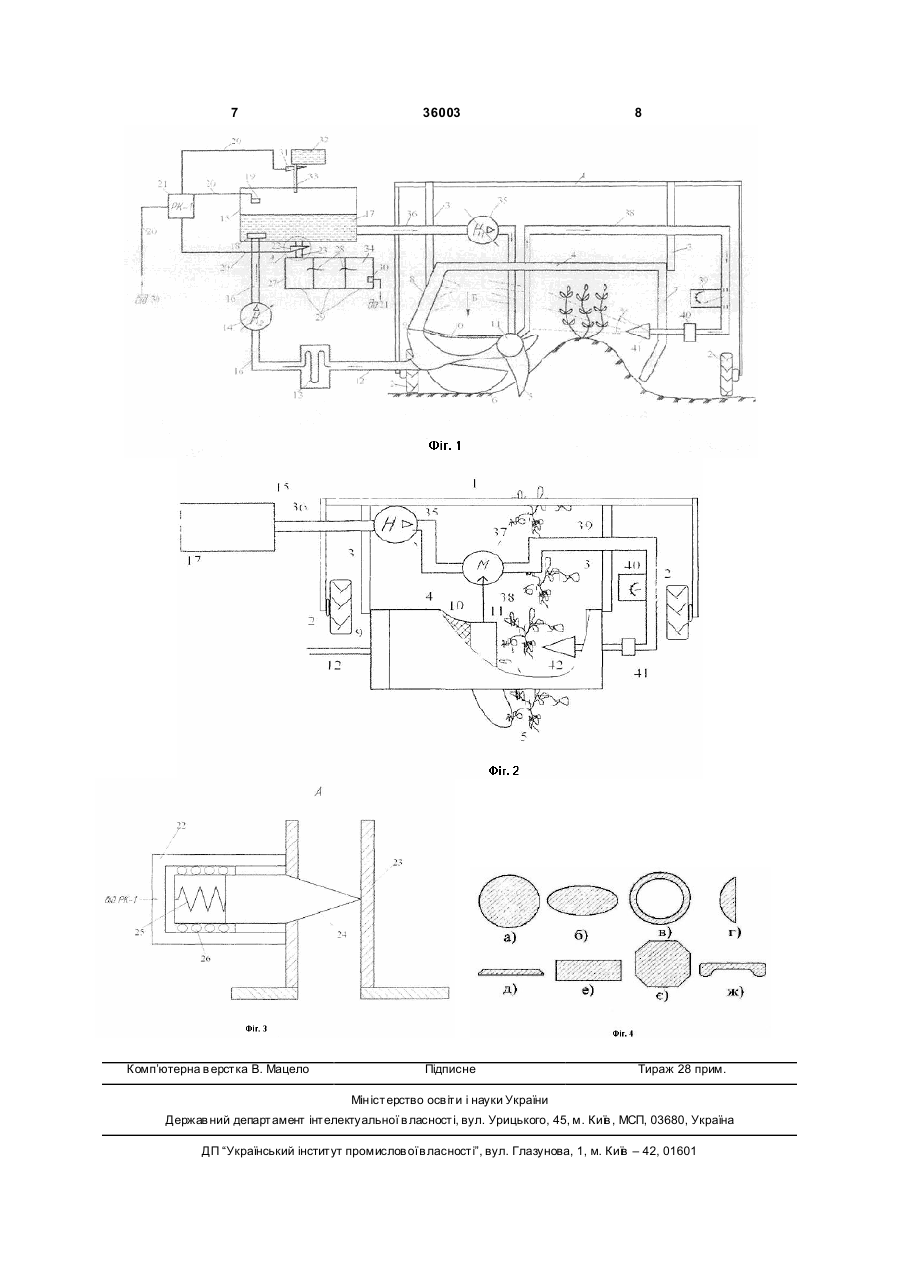

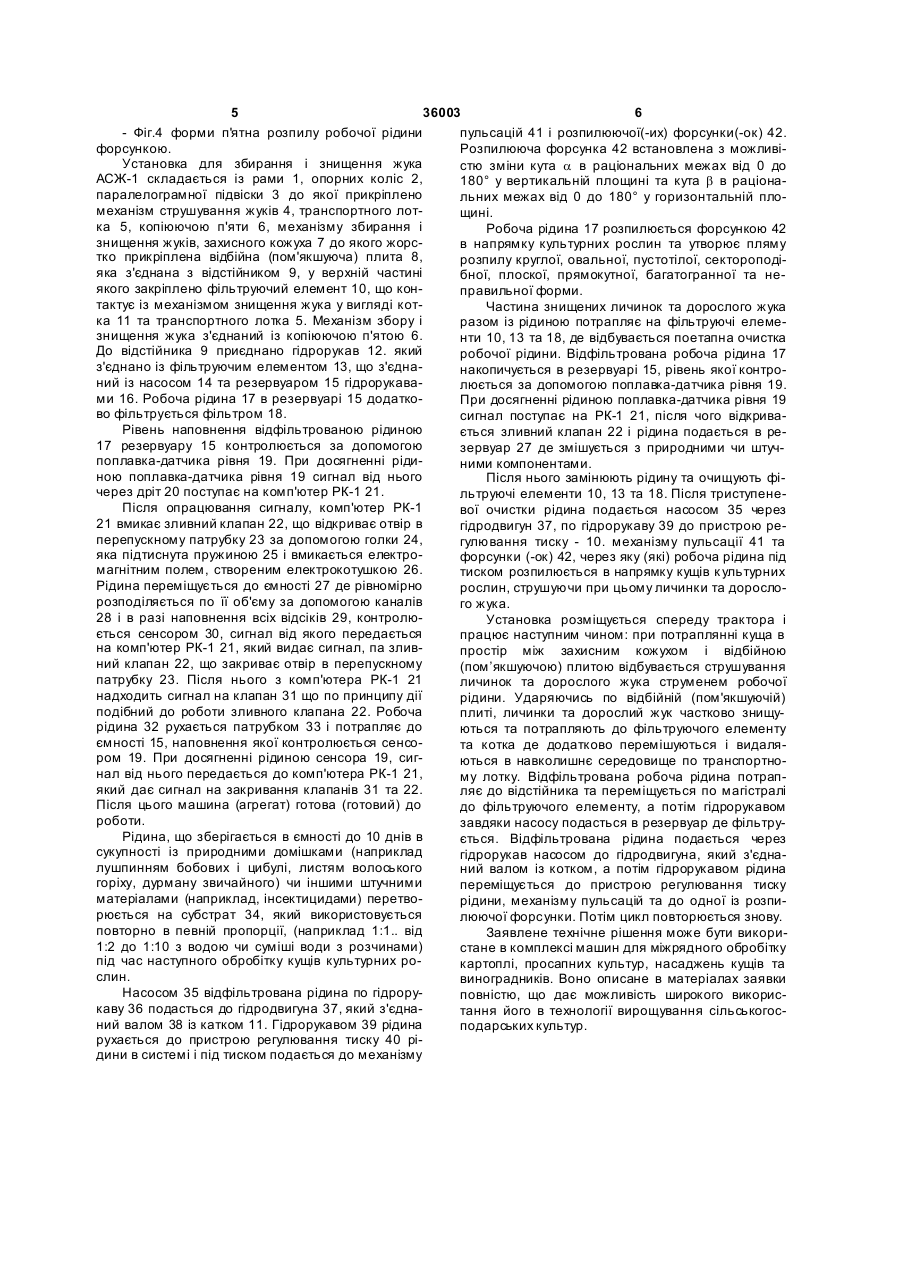

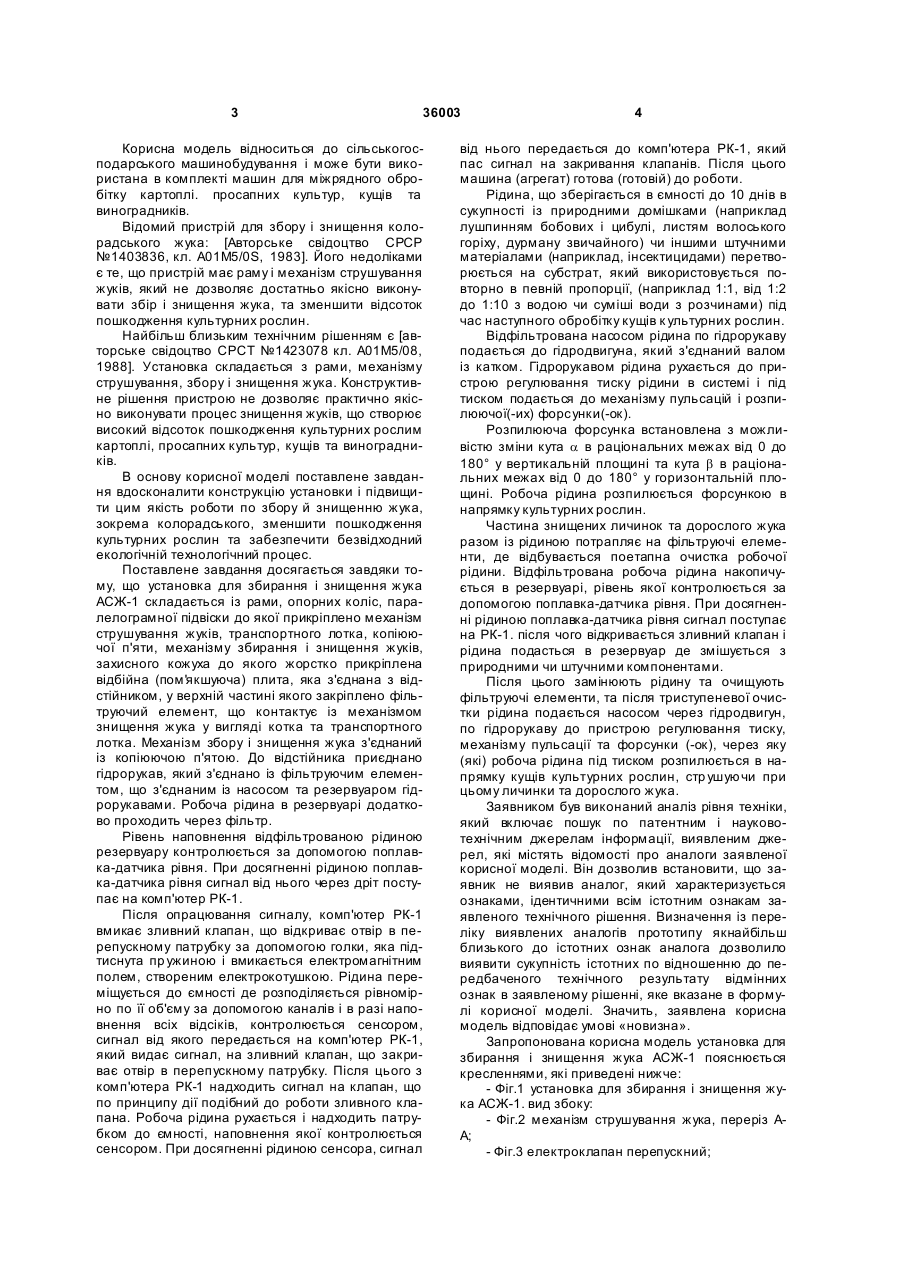

1. Установка для збирання і знищення жука, що містить раму, опорні колеса, паралелограмну підвіску, до якої прикріплено механізм струшування жуків, лоток, копіювальну п'ятку, механізм збирання і знищення жуків, яка відрізняється тим, що додатково включає відбійну (пом'якшуючу) плиту, з'єднану з відстійником та захисним кожухом. 2. Установка за п.1, яка відрізняється тим, що у верхній частині відстійника закріплено фільтруючий елемент, з'єднаний і контактуючий із механізмом знищення жука, виконаним у вигляді котка та транспортного лотка. 3. Установка за кожним з наведених пунктів, яка відрізняє ться тим, що відстійник приєднано до магістралі, з'єднаної із фільтруючим елементом і гідрорукавом, та за допомогою насоса робоча рідина подається в резервуар з наступним фільтруванням. 4. Установка за кожним з наведених пунктів, яка відрізняє ться тим , що рівень наповнення відфільтрованої рідини в резервуарі контролюється за допомогою поплавка-датчика. 5. Установка за кожним з наведених пунктів, яка відрізняє ться тим, що поплавок-датчик подає сигнал на комп'ютер РК-1 для вмикання клапана та відкривання отвору в перепускному патрубку. 6. Установка за кожним з наведених пунктів, яка відрізняє ться тим, що контроль наповнення робочої рідини в ємності здійснюється сенсором, 2 (19) 1 3 36003 Корисна модель відноситься до сільськогосподарського машинобудування і може бути використана в комплекті машин для міжрядного обробітку картоплі. просапних культур, кущів та виноградників. Відомий пристрій для збору і знищення колорадського жука: [Авторське свідоцтво СРСР №1403836, кл. А01М5/0S, 1983]. Його недоліками є те, що пристрій має раму і механізм струшування жуків, який не дозволяє достатньо якісно виконувати збір і знищення жука, та зменшити відсоток пошкодження культурних рослин. Найбільш близьким технічним рішенням є [авторське свідоцтво СРСТ №1423078 кл. А01М5/08, 1988]. Установка складається з рами, механізму струшування, збору і знищення жука. Конструктивне рішення пристрою не дозволяє практично якісно виконувати процес знищення жуків, що створює високий відсоток пошкодження культурних рослим картоплі, просапних культур, кущів та виноградників. В основу корисної моделі поставлене завдання вдоcконалити конструкцію установки і підвищити цим якість роботи по збору й знищенню жука, зокрема колорадського, зменшити пошкодження культурних рослин та забезпечити безвідходний екологічній технологічний процес. Поставлене завдання досягається завдяки тому, що установка для збирання і знищення жука АСЖ-1 складається із рами, опорних коліс, паралелограмної підвіски до якої прикріплено механізм струшування жуків, транспортного лотка, копіюючої п'яти, механізму збирання і знищення жуків, захисного кожуха до якого жорстко прикріплена відбійна (пом'я кшуюча) плита, яка з'єднана з відстійником, у верхній частині якого закріплено фільтруючий елемент, що контактує із механізмом знищення жука у вигляді кoтка та транспортного лотка. Механізм збору і знищення жука з'єднаний із копіюючою п'ятою. До відстійника приєднано гідрорукав, який з'єднано із фільтруючим елементом, що з'єднаним із насосом та резервуаром гідрорукавами. Робоча рідина в резервуарі додатково проходить через фільтр. Рівень наповнення відфільтрованою рідиною резервуару контролюється за допомогою поплавка-датчика рівня. При досягненні рідиною поплавка-датчика рівня сигнал від нього через дріт поступає на комп'ютер РК-1. Після опрацювання сигналу, комп'ютер РК-1 вмикає зливний клапан, що відкриває отвір в перепускному патрубку за допомогою голки, яка підтиснута пр ужиною і вмикається електромагнітним полем, створеним електрокотушкою. Рідина переміщується до ємності де розподіляється рівномірно по її об'єму за допомогою каналів і в разі наповнення всіх відсіків, контролюється сенсором, сигнал від якого передається на комп'ютер РК-1, який видає сигнал, на зливний клапан, що закриває отвір в перепускному патрубку. Після цього з комп'ютера РК-1 надходить сигнал на клапан, що по принципу дії подібний до роботи зливного клапана. Робоча рідина рухається і надходить патрубком до ємності, наповнення якої контролюється сенсором. При досягненні рідиною сенсора, сигнал 4 від нього передається до комп'ютера РК-1, який пас сигнал на закривання клапанів. Після цього машина (агрегат) готова (готовій) до роботи. Рідина, що зберігається в ємності до 10 днів в сукупності із природними домішками (наприклад лушпинням бобових і цибулі, листям волоського горіху, дурману звичайного) чи іншими штучними матеріалами (наприклад, інсектицидами) перетворюється на субстрат, який використовується повторно в певній пропорції, (наприклад 1:1, від 1:2 до 1:10 з водою чи суміші води з розчинами) під час наступного обробітку кущів к ультурних рослин. Відфільтрована насосом рідина по гідрорукаву подається до гідродвигуна, який з'єднаний валом із катком. Гідрорукавом рідина рухається до пристрою регулювання тиску рідини в системі і під тиском подається до механізму пульсацій і розпилюючої(-их) форсунки(-ок). Розпилююча форсунка встановлена з можливістю зміни кута a в раціональних межах від 0 до 180° у вертикальній площині та кута b в раціональних межах від 0 до 180° у горизонтальній площині. Робоча рідина розпилюється форсункою в напрямку культурних рослин. Частина знищених личинок та дорослого жука разом із рідиною потрапляє на фільтруючі елементи, де відбувається поетапна очистка робочої рідини. Відфільтрована робоча рідина накопичується в резервуарі, рівень якої контролюється за допомогою поплавка-датчика рівня. При досягненні рідиною поплавка-датчика рівня сигнал поступає на РК-1. після чого відкривається зливний клапан і рідина подасться в резервуар де змішується з природними чи штучними компонентами. Після цього замінюють рідину та очищують фільтруючі елементи, та після триступеневої очистки рідина подається насосом через гідродвигун, по гідрорукаву до пристрою регулювання тиску, механізму пульсації та форсунки (-ок), через яку (які) робоча рідина під тиском розпилюється в напрямку кущів культурних рослин, стр ушуючи при цьому личинки та дорослого жука. Заявником був виконаний аналіз рівня техніки, який включає пошук по патентним і науковотехнічним джерелам інформації, виявленим джерел, які містять відомості про аналоги заявленої корисної моделі. Він дозволив встановити, що заявник не виявив аналог, який характеризується ознаками, ідентичними всім істотним ознакам заявленого технічного рішення. Визначення із переліку виявлених аналогів прототипу якнайбільш близького до істотних ознак аналога дозволило виявити сукупність істотних по відношенню до передбаченого технічного результату відмінних ознак в заявленому рішенні, яке вказане в формулі корисної моделі. Значить, заявлена корисна модель відповідає умові «новизна». Запропонована корисна модель установка для збирання і знищення жука АСЖ-1 пояснюється кресленнями, які приведені нижче: - Фіг.1 установка для збирання і знищення жука АСЖ-1. вид збоку: - Фіг.2 механізм струшування жука, переріз АА; - Фіг.3 електроклапан перепускний; 5 36003 6 - Фіг.4 форми п'ятна розпилу робочої рідини пульсацій 41 і розпилюючої(-их) форсунки(-ок) 42. форсункою. Розпилююча форсунка 42 встановлена з можливіУстановка для збирання і знищення жука стю зміни кута a в раціональних межах від 0 до АСЖ-1 складається із рами 1, опорних коліс 2, 180° у вертикальній площині та кута b в раціонапаралелограмної підвіски 3 до якої прикріплено льних межах від 0 до 180° у горизонтальній пломеханізм струшування жуків 4, транспортного лотщині. ка 5, копіюючою п'яти 6, механізму збирання і Робоча рідина 17 розпилюється форсункою 42 знищення жуків, захисного кожуха 7 до якого жорсв напрямку культурних рослин та утворює пляму тко прикріплена відбійна (пом'якшуюча) плита 8, розпилу круглої, овальної, пустотілої, сектороподіяка з'єднана з відстійником 9, у верхній частині бної, плоскої, прямокутної, багатогранної та неякого закріплено фільтруючий елемент 10, що конправильної форми. тактує із механізмом знищення жука у вигляді котЧастина знищених личинок та дорослого жука ка 11 та транспортного лотка 5. Механізм збору і разом із рідиною потрапляє на фільтруючі елемезнищення жука з'єднаний із копіюючою п'ятою 6. нти 10, 13 та 18, де відбувається поетапна очистка До відстійника 9 приєднано гідрорукав 12. який робочої рідини. Відфільтрована робоча рідина 17 з'єднано із фільтруючим елементом 13, що з'єднанакопичується в резервуарі 15, рівень якої контроний із насосом 14 та резервуаром 15 гідрорукавалюється за допомогою поплавка-датчика рівня 19. ми 16. Робоча рідина 17 в резервуарі 15 додаткоПри досягненні рідиною поплавка-датчика рівня 19 во фільтрується фільтром 18. сигнал поступає на РК-1 21, після чого відкриваРівень наповнення відфільтрованою рідиною ється зливний клапан 22 і рідина подається в ре17 резервуару 15 контролюється за допомогою зервуар 27 де змішується з природними чи штучпоплавка-датчика рівня 19. При досягненні рідиними компонентами. ною поплавка-датчика рівня 19 сигнал від нього Після нього замінюють рідину та очищують фічерез дріт 20 поступає на комп'ютер РК-1 21. льтруючі елементи 10, 13 та 18. Після триступенеПісля опрацювання сигналу, комп'ютер РК-1 вої очистки рідина подається насосом 35 через 21 вмикає зливний клапан 22, що відкриває отвір в гідродвигун 37, по гідрорукаву 39 до пристрою реперепускному патрубку 23 за допомогою голки 24, гулювання тиску - 10. механізму пульсації 41 та яка підтиснута пружиною 25 і вмикається електрофорсунки (-ок) 42, через яку (які) робоча рідина під магнітним полем, створеним електрокотушкою 26. тиском розпилюється в напрямку кущів к ультурних Рідина переміщується до ємності 27 де рівномірно рослин, струшуючи при цьому личинки та дорослорозподіляється по її об'єму за допомогою каналів го жука. 28 і в разі наповнення всіх відсіків 29, контролюУстановка розміщується спереду трактора і ється сенсором 30, сигнал від якого передається працює наступним чином: при потраплянні куща в на комп'ютер РК-1 21, який видає сигнал, па зливпростір між захисним кожухом і відбійною ний клапан 22, що закриває отвір в перепускному (пом’якшуючою) плитою відбувається струшування патрубку 23. Після нього з комп'ютера РК-1 21 личинок та дорослого жука струменем робочої надходить сигнал на клапан 31 що по принципу дії рідини. Ударяючись по відбійній (пом'якшуючій) подібний до роботи зливного клапана 22. Робоча плиті, личинки та дорослий жук частково знищурідина 32 рухається патрубком 33 і потрапляє до ються та потрапляють до фільтруючого елементу ємності 15, наповнення якої контролюється сенсота котка де додатково перемішуються і видаляром 19. При досягненні рідиною сенсора 19, сигються в навколишнє середовище по транспортнонал від нього передається до комп'ютера РК-1 21, му лотку. Відфільтрована робоча рідина потрапякий дає сигнал на закривання клапанів 31 та 22. ляє до відстійника та переміщується по магістралі Після цього машина (агрегат) готова (готовий) до до фільтруючого елементу, а потім гідрорукавом роботи. завдяки насосу подасться в резервуар де фільтруРідина, що зберігається в ємності до 10 днів в ється. Відфільтрована рідина подається через сукупності із природними домішками (наприклад гідрорукав насосом до гідродвигуна, який з'єдналушпинням бобових і цибулі, листям волоського ний валом із котком, а потім гідрорукавом рідина горіху, дурману звичайного) чи іншими штучними переміщується до пристрою регулювання тиску матеріалами (наприклад, інсектицидами) перетворідини, механізму пульсацій та до одної із розпирюється на субстрат 34, який використовується люючої форсунки. Потім цикл повторюється знову. повторно в певній пропорції, (наприклад 1:1.. від Заявлене технічне рішення може бути викори1:2 до 1:10 з водою чи суміші води з розчинами) стане в комплексі машин для міжрядного обробітку під час наступного обробітку кущів культурних рокартоплі, просапних культур, насаджень кущів та слин. виноградників. Воно описане в матеріалах заявки Насосом 35 відфільтрована рідина по гідроруповністю, що дає можливість широкого викорискаву 36 подасться до гідродвигуна 37, який з'єднатання його в технології вирощування сільськогосний валом 38 із катком 11. Гідрорукавом 39 рідина подарських культур. рухається до пристрою регулювання тиску 40 рідини в системі і під тиском подається до механізму 7 Комп’ютерна в ерстка В. Мацело 36003 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
