Грудкорозчавлювач картоплезбиральної машини

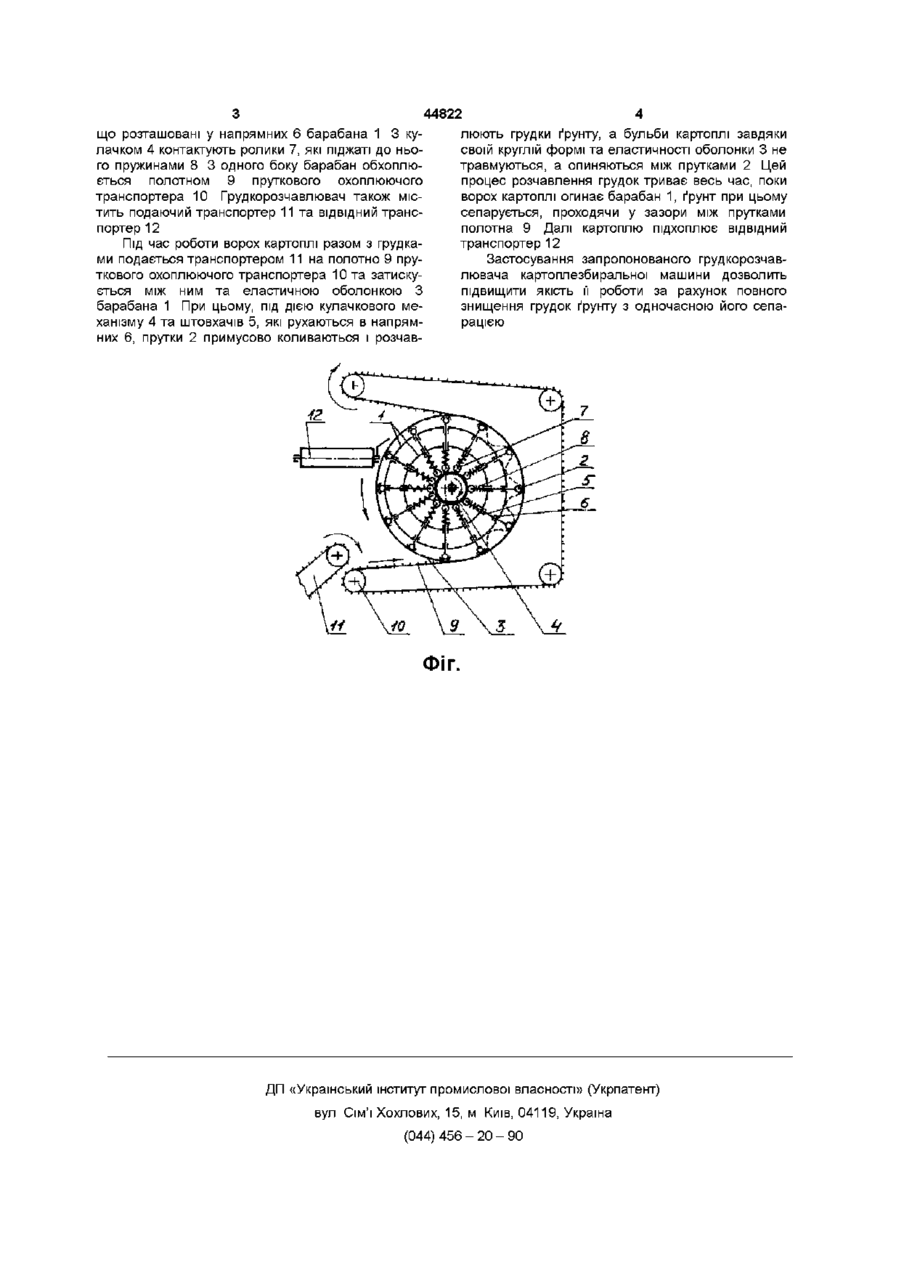

Грудкорозчавлювач картоплезбиральної машини, який містить привідний горизонтальний барабан з еластичною оболонкою, обхоплений з одного боку сепаруючим транспортером, який відрізняється тим, що під еластичною оболонкою розміщені поздовжні пружини, а в середині барабана розташований кулачковий механізм, зв'язаний з ним підпружиненими штовхачами Винахід належить до сільськогосподарського машинобудування, зокрема до робочих органів картоплезбиральних машин Картоплезбиральні машини під час роботи виконують кілька робочих операцій підкопування пласта ґрунту з картоплею, сепарація ґрунту, рослинних домішок, розчавлювання грудок ґрунту, відокремлення каменів, залишків бадилля та навантаження картоплі у транспортний засіб Для виконання одної з цих необхідних операцій, а саме розчавлювання грудок ґрунту картоплезбиральної машини обладнують спеціальними робочими органами, а саме - грудкорозчавлювачами у вигляді пневматичних балонів, які розташовані попарно, або над транспортером (Г Д Петров "Картофелеуборочные машины" - М , 1984, С 75) Ворох картоплі і грудок ґрунту проходить між цими балонами, або під ними, при цьому більшість грудок руйнується, але все одно частина з них залишається (до 23%) і їх доводиться відокремлювати іншими робочими органами Це відбувається через короткочасну дію пневматичних балонів на грудки дки значно більше, що зумовлює підвищення якості роботи грудкорозчавлювача Винаходом поставлено завдання шляхом активізації дії грудкорозчавлювача забезпечити руйнування грудок ґрунту при будь-яких умовах роботи Поставлена винаходом задача досягається тим, що під еластичною оболонкою розміщені поздовжні пружини, а в середині барабана розташований кулачковий механізм, зв'язаний з ним підпружиненими штовхачами Грудкорозчавлювач має вигляд привідного еластичного барабана з активною вібруючою оболонкою, що обхоплюється полотном транспортера При цьому всередині барабана розміщений привідний кулачковий механізм, з яким контактують поздовжні прутки за допомогою радіальних підпружинених штовхачів Ці прутки зсередини прикріплені до еластичної оболонки барабана і під дією кулачкового механізму знаходяться у примусовому коливальному русі Таким чином еластична оболонка розпирається ними зсередини і через неї вони діють на грудки та розчавлюють їх Така активізація процесу розчавлювання грудок забезпечує повне їх знищення і підвищення якості роботи (46) 15 03 2002, Бюл № 3, 2002 р (72) Булгаков Володимир Михайлович, Зиков Павло Юрійович, Войтюк Дмитро Григорович, Смолінський Станіслав Вікторович, Березовий Микола Георгійович, Бондаренко Андрій Леонідович (73) Національний аграрний університет (56) Патент Роси № 2004109, М Кл A01D 17/00, Відома "Картоплезбиральна машина" (патент Роси № 2004109 A01D 17/00, 33/00 1991 - прототип), яка містить грудкорозчавлювач у вигляді еластичного барабану з горизонтальною віссю обертання, Обхопленого більше як на 180° полотном транспортера Ворох подається транспортером до барабана та поступає у простір між ними, при цьому руйнування грудок і сепарація відбувається весь час, поки ворох огинає барабан, тобто тривалість дії з боку еластичного барабана на гру Запропонований грудкорозчавлювач схематично зображений на кресленні - вигляд збоку Грудкорозчавлювач має циліндричний барабан 1, вздовж периферії якого розташовані прутки 2, що обхоплюються зовні еластичною оболонкою З Кожен з прутків 2 кінематичне зв'язаний з кулачковим механізмом 4, за допомогою штовхачів 5, О 00 що розташовані у напрямних 6 барабана 1 3 кулачком 4 контактують ролики 7, які піджаті до нього пружинами 8 3 одного боку барабан обхоплюється полотном 9 пруткового охоплюючого транспортера 10 Грудкорозчавлювач також містить подаючий транспортер 11 та ВІДВІДНИЙ транспортер 12 Під час роботи ворох картоплі разом з грудками подається транспортером 11 на полотно 9 пруткового охоплюючого транспортера 10 та затискується між ним та еластичною оболонкою З барабана 1 При цьому, під дією кулачкового механізму 4 та штовхачів 5, які рухаються в напрямних 6, прутки 2 примусово коливаються і розчав 44822 люють грудки ґрунту, а бульби картоплі завдяки своїй круглій формі та еластичності оболонки 3 не травмуються, а опиняються між прутками 2 Цей процес розчавлення грудок триває весь час, поки ворох картоплі огинає барабан 1, ґрунт при цьому сепарується, проходячи у зазори між прутками полотна 9 Далі картоплю підхоплює ВІДВІДНИЙ транспортер 12 Застосування запропонованого грудкорозчавлювача картоплезбиральної машини дозволить підвищити якість її роботи за рахунок повного знищення грудок ґрунту з одночасною його сепарацією ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
