Пристрій для подачі мастила
Номер патенту: 53929
Опубліковано: 25.10.2010
Автори: Діамантопуло Костянтин Костянтинович, Коробенко Олександр Степанович, Тахтамиш Іріна Всеволодівна, Стародуб Дар'я Олегівна, Лісовий Максим Олегович
Формула / Реферат
Пристрій для подачі мастила, що містить корпус з порожниною і виконаним в нім пазом штиря управління, камеру розпилення, утворену пов'язаним з порожниною каналом, на виході якого з корпусу і співвісно з ним змонтовано сопло, гільзу з донною частиною, встановленою в порожнині корпусу і виконану з отвором в донній частині, співвісним з соплом, який відрізняється тим, що вісь паза штиря управління нахилена відносно осі корпусу на кут α, при цьому крайнє робоче положення штиря управління відповідає компенсації величини зазору між площинами торців камери розпилення і отвору в донній частині гільзи.
Текст

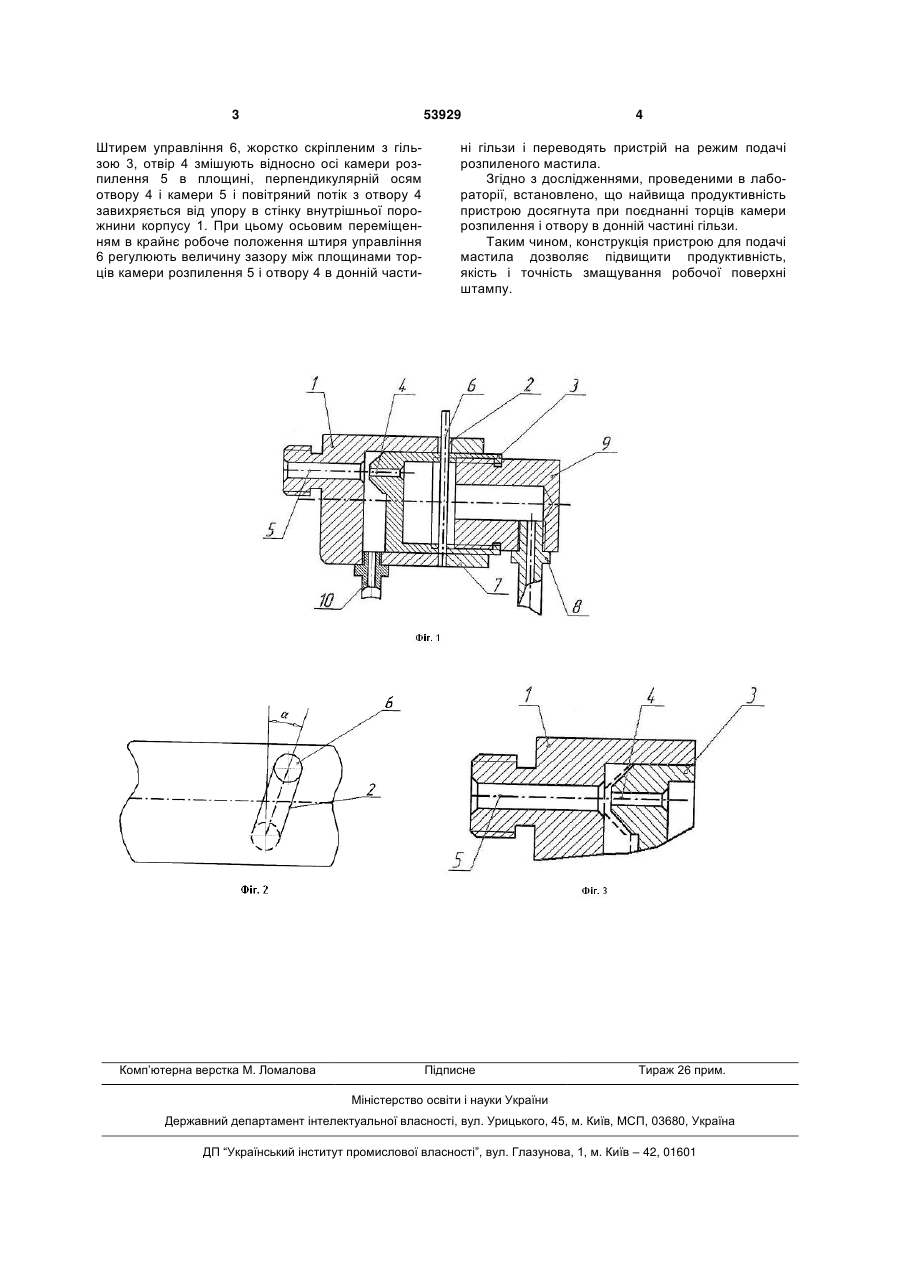

Пристрій для подачі мастила, що містить корпус з порожниною і виконаним в нім пазом штиря 3 53929 Штирем управління 6, жорстко скріпленим з гільзою 3, отвір 4 змішують відносно осі камери розпилення 5 в площині, перпендикулярній осям отвору 4 і камери 5 і повітряний потік з отвору 4 завихряється від упору в стінку внутрішньої порожнини корпусу 1. При цьому осьовим переміщенням в крайнє робоче положення штиря управління 6 регулюють величину зазору між площинами торців камери розпилення 5 і отвору 4 в донній части Комп’ютерна верстка М. Ломалова 4 ні гільзи і переводять пристрій на режим подачі розпиленого мастила. Згідно з дослідженнями, проведеними в лабораторії, встановлено, що найвища продуктивність пристрою досягнута при поєднанні торців камери розпилення і отвору в донній частині гільзи. Таким чином, конструкція пристрою для подачі мастила дозволяє підвищити продуктивність, якість і точність змащування робочої поверхні штампу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for supplying lubricant
Автори англійськоюDiamantopulo Kostiantyn Kostiantynovych, Lisovyi Maksym Olehovych, Takhtamysh Iryna Vsevolodivna, Starodub Daria Olehivna, Korobenko Oleksandr Stepanovych
Назва патенту російськоюУстройство для подачи смазки
Автори російськоюДиамантопуло Константин Константинович, Лисовый Максим Олегович, Тахтамыш Ирина Всеволодовна, Стародуб Дарья Олеговна, Коробенко Александр Степанович
МПК / Мітки
МПК: B21J 3/00
Мітки: подачі, пристрій, мастила
