Установка для очищення стічних вод

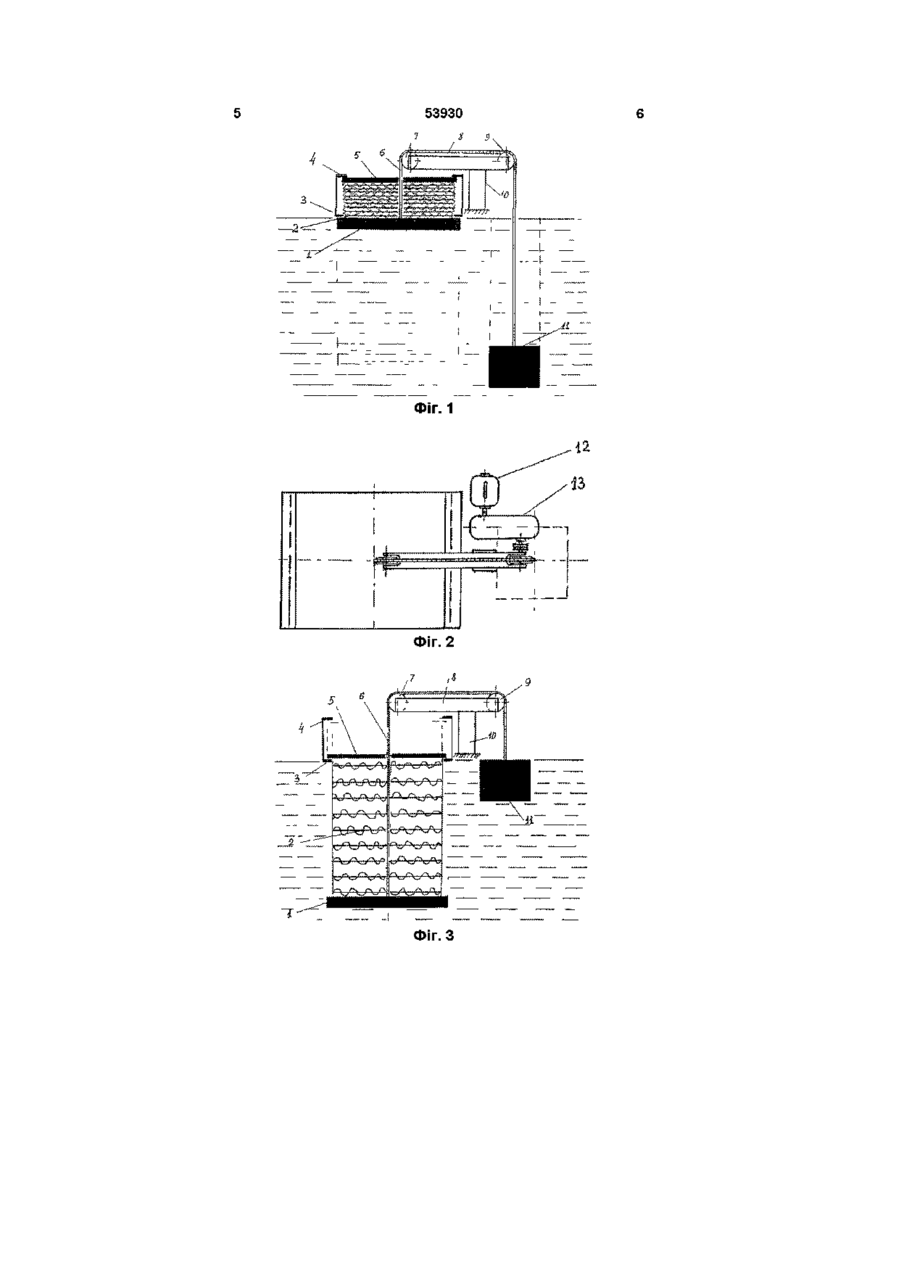

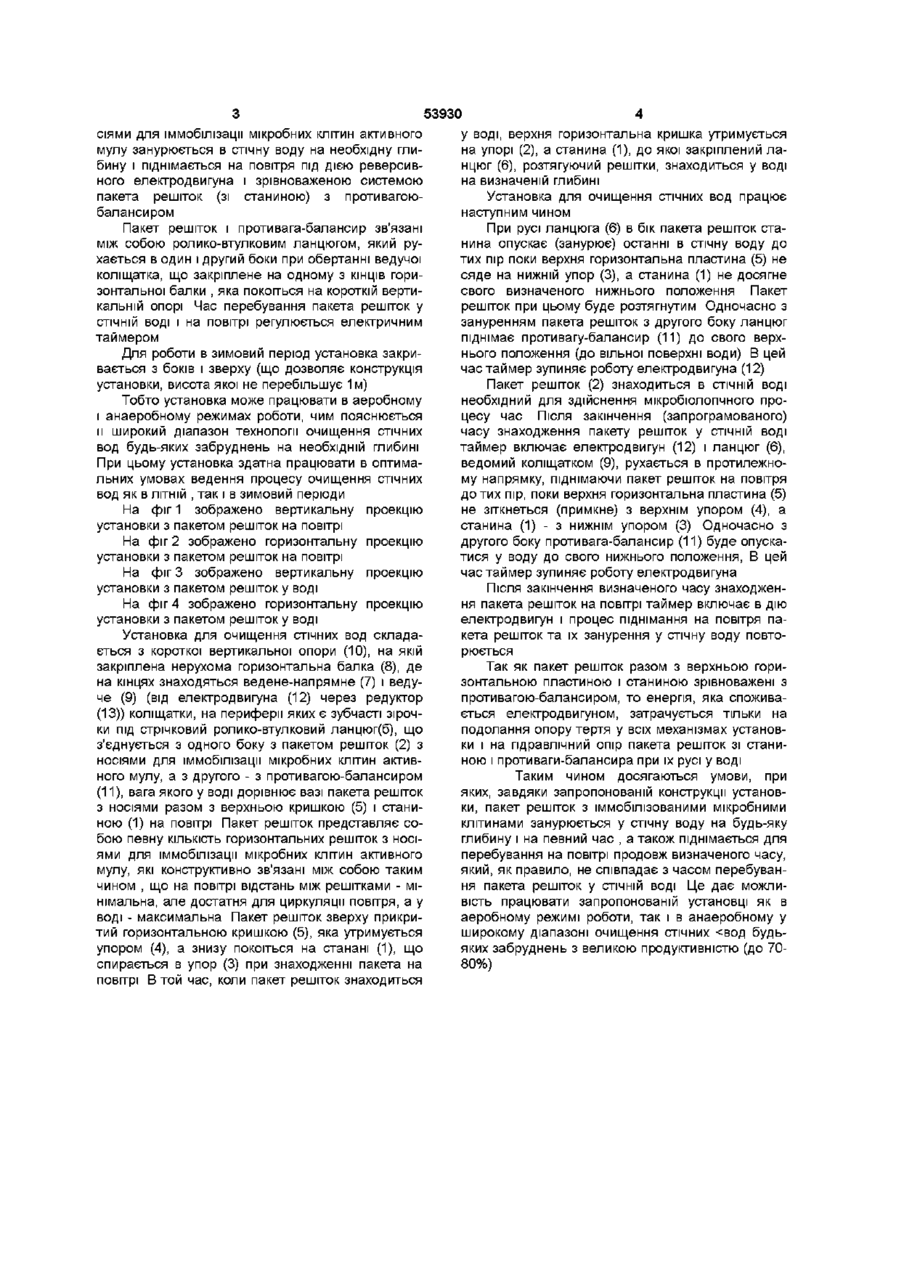

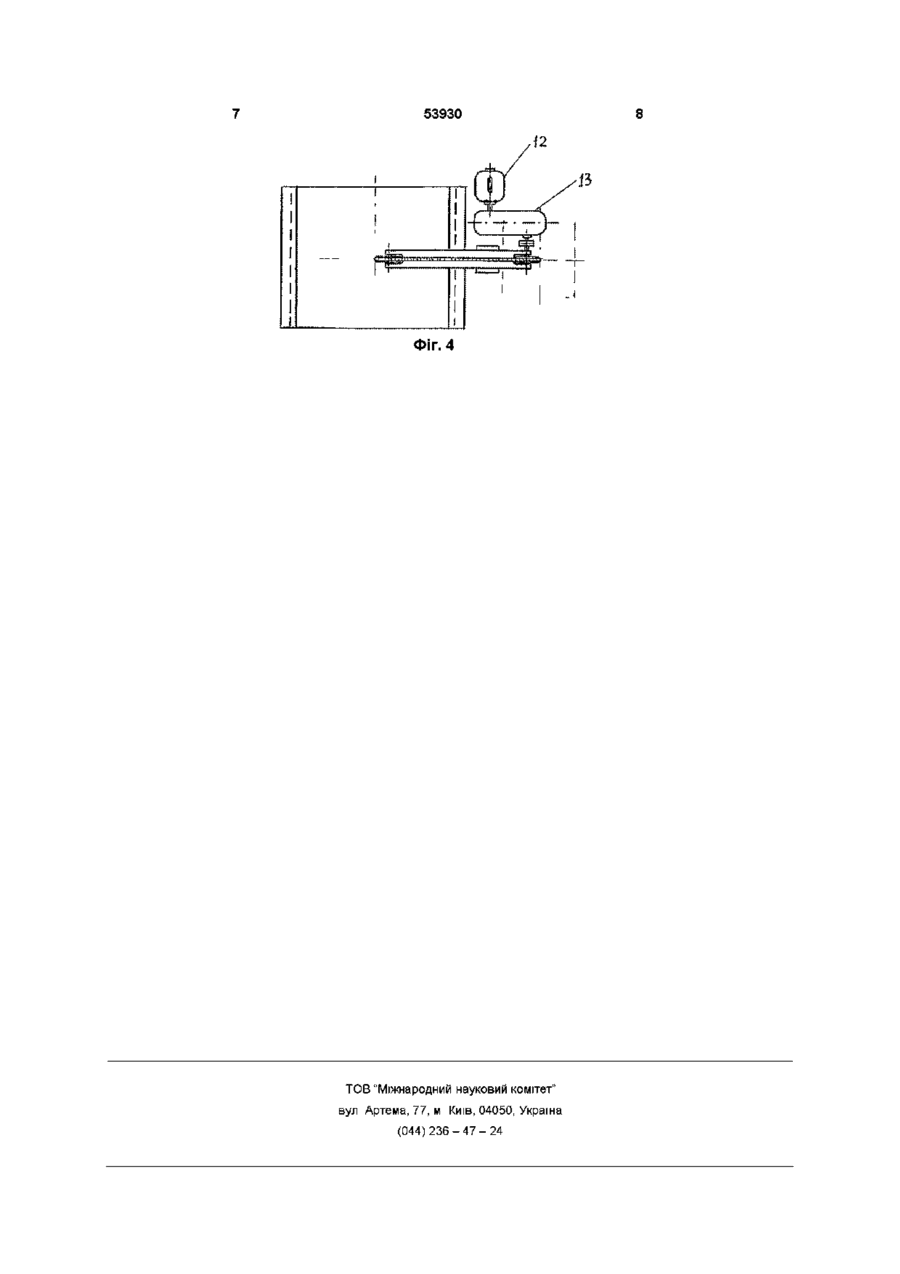

1 Установка для очищення стічних вод, що містить ємність, пакет решіток з носіями для іммобілізації мікробних клітин активного мулу, трос та електродвигун з редуктором, яка відрізняється тим, що на короткій вертикальній опорі закріплена нерухома горизонтальна балка, на кінцях якої знаходяться ведене-напрямне і ведуче (від електродвигуна через редуктор) коліщатки, на периферії яких є зубчасті зірочки під стрічковий роликовтулковий ланцюг, який виконує роль троса, що з'єднується з одного боку з пакетом решіток з носіями для іммобілізації мікробних клітин активного мулу, а з другого - з противагою-балансиром, або з рівноцінним пакетом решіток при нерегульованому процесі очищення 2 Установка за п 1 , яка відрізняється тим, що електродвигун має електричний таймер Винахід відноситься до охорони навколишнього середовища аеробного і анаеробного біологічного очищення будь-яких категорій стічних вод на заданій глибині Відома установка для очищення стічних вод (Патент України UA 14756A, опублік 30 06 97 Бюл №3) складається з двох і більше ємностей, послідовно розташованих одна нижче другої, в середині яких вставлені носи для іммобілізації активного мулу В нижній частині ємності для злива встановлена сифонна труба, а носи для іммобілізації активного мулу закріплені на решітці, яка за допомогою тросу з'єднана з верхньою точкою криволінійної торцової стінки ємності Недоліками даної установки є робота її в малому шарі води, що підлягає очистці, коливання всієї установки , включаючи ємність з водою , і решітки з іммобілізованими клітинами За конструкцією прототипом є установка для біологічної очистки водоймищ та насичення їх киснем повітря (Патент України UA 24642A, опублік 04 08 98 Бюл №3), яка складається з пакета решіток з носіями для іммобілізації активного мулу, тросу, який з'єднує пакет решіток (зверху яких знаходиться непрозора кришка) з механізмом коливання, який включає в себе коромисло, що закріплене на опорі, розташованій на понтоні і має електричний привід з підживленням від сонячної батареї Недоліками цієї установки є невелика продук тивність (до 10-15%), неможливість працювати на глибині більше 2-Зм, що залежить від обмеженої довжини коромисла, неможливість застосування установки в зимовий період В основу винаходу поставлена задача створення установки , яка дає можливість занурювати решітки з іммобілізованими мікробними клітинами активного мулу на необхідну глибину і піднімати їх на повітря для насичення клітин активного мулу та води киснем повітря , причому час перебування решіток у воді і на повітрі може бути різним Постановлена задача розв'язується тим, що запропонована установка складається з ємності, пакета решіток з носіями для іммобілізації мікробних клітин активного мулу, тросу та електродвигуна з редуктором Згідно винаходу на короткій вертикальній опорі, на якій закріплена нерухома горизонтальна балка, на кінцях якої знаходяться ведене-напрямне і ведуче від електродвигуна коліщатки, на периферії яких є зубчасті зірочки під стрічковий ролико-втулковий ланцюг, який виконує роль тросу, що з'єднується з одного боку з пакетом решіток з носіями, а з другого - з противагоюбалансиром, або з рівноцінним пакетом решіток при нерегульованому процесі очищення Крім того електродвигун має електричний таймер Причинно-наслідковий зв'язок між запропонованими ознаками і очікуваним технічним результатом буде в наступному Установка передбачає, що пакет решіток з но О со о> со ю 53930 сіями для іммобілізації мікробних клітин активного мулу занурюється в стічну воду на необхідну глибину і піднімається на повітря під дією реверсивного електродвигуна і зрівноваженою системою пакета решіток (зі станиною) з противагоюбалансиром Пакет решіток і противага-балансир зв'язані між собою ролико-втулковим ланцюгом, який рухається в один і другий боки при обертанні ведучої коліщатка, що закріплене на одному з КІНЦІВ горизонтальної балки , яка покоїться на короткій вертикальній опорі Час перебування пакета решіток у СТІЧНІЙ воді і на повітрі регулюється електричним таймером Для роботи в зимовий період установка закривається з боків і зверху (що дозволяє конструкція установки, висота якої не перебільшує 1м) Тобто установка може працювати в аеробному і анаеробному режимах роботи, чим пояснюється и широкий діапазон технології очищення стічних вод будь-яких забруднень на необхідній глибині При цьому установка здатна працювати в оптимальних умовах ведення процесу очищення стічних вод як в ЛІТНІЙ , так і в зимовий періоди На фіг 1 зображено вертикальну проекцію установки з пакетом решіток на повітрі На фіг 2 зображено горизонтальну проекцію установки з пакетом решіток на повітрі На фіг 3 зображено вертикальну проекцію установки з пакетом решіток у воді На фіг 4 зображено горизонтальну проекцію установки з пакетом решіток у воді Установка для очищення стічних вод складається з короткої вертикальної опори (10), на якій закріплена нерухома горизонтальна балка (8), де на кінцях знаходяться ведене-напрямне (7) і ведуче (9) (від електродвигуна (12) через редуктор (13)) коліщатки, на периферії яких є зубчасті зірочки під стрічковий ролико-втулковий ланцюг(б), що з'єднується з одного боку з пакетом решіток (2) з носіями для іммобілізації мікробних клітин активного мулу, а з другого - з противагою-балансиром (11), вага якого у воді дорівнює вазі пакета решіток з носіями разом з верхньою кришкою (5) і станиною (1) на повітрі Пакет решіток представляє собою певну КІЛЬКІСТЬ горизонтальних решіток з носіями для іммобілізації мікробних клітин активного мулу, які конструктивно зв'язані між собою таким чином , що на повітрі відстань між решітками - мінімальна, але достатня для циркуляції повітря, а у воді - максимальна Пакет решіток зверху прикритий горизонтальною кришкою (5), яка утримується упором (4), а знизу покоїться на станані (1), що спирається в упор (3) при знаходженні пакета на повітрі В той час, коли пакет решіток знаходиться у воді, верхня горизонтальна кришка утримується на упорі (2), а станина (1), до якої закріплений ланцюг (6), розтягуючий решітки, знаходиться у воді на визначеній глибині Установка для очищення стічних вод працює наступним чином При русі ланцюга (6) в бік пакета решіток станина опускає (занурює) останні в стічну воду до тих пір поки верхня горизонтальна пластина (5) не сяде на нижній упор (3), а станина (1) не досягне свого визначеного нижнього положення Пакет решіток при цьому буде розтягнутим Одночасно з зануренням пакета решіток з другого боку ланцюг піднімає противагу-балансир (11) до свого верхнього положення (до вільної поверхні води) В цей час таймер зупиняє роботу електродвигуна (12) Пакет решіток (2) знаходиться в СТІЧНІЙ ВОДІ необхідний для здійснення мікробіологічного процесу час Після закінчення (запрограмованого) часу знаходження пакету решіток у СТІЧНІЙ ВОДІ таймер включає електродвигун (12) і ланцюг (6), ведомий коліщатком (9), рухається в протилежному напрямку, піднімаючи пакет решіток на повітря до тих пір, поки верхня горизонтальна пластина (5) не зіткнеться (примкне) з верхнім упором (4), а станина (1) - з нижнім упором (3) Одночасно з другого боку противага-балансир (11) буде опускатися у воду до свого нижнього положення, В цей час таймер зупиняє роботу електродвигуна Після закінчення визначеного часу знаходження пакета решіток на повітрі таймер включає в дію електродвигун і процес піднімання на повітря пакета решіток та їх занурення у стічну воду повторюється Так як пакет решіток разом з верхньою горизонтальною пластиною і станиною зрівноважені з противагою-балансиром, то енергія, яка споживається електродвигуном, затрачується тільки на подолання опору тертя у всіх механізмах установки і на гідравлічний опір пакета решіток зі станиною і противаги-балансира при їх русі у воді Таким чином досягаються умови, при яких, завдяки запропонованій конструкції установки, пакет решіток з іммобілізованими мікробними клітинами занурюється у стічну воду на будь-яку глибину і на певний час , а також піднімається для перебування на повітрі продовж визначеного часу, який, як правило, не співпадає з часом перебування пакета решіток у СТІЧНІЙ ВОДІ Це дає можливість працювати запропонованій установці як в аеробному режимі роботи, так і в анаеробному у широкому діапазоні очищення стічних
