Епоксидне в’яжуче

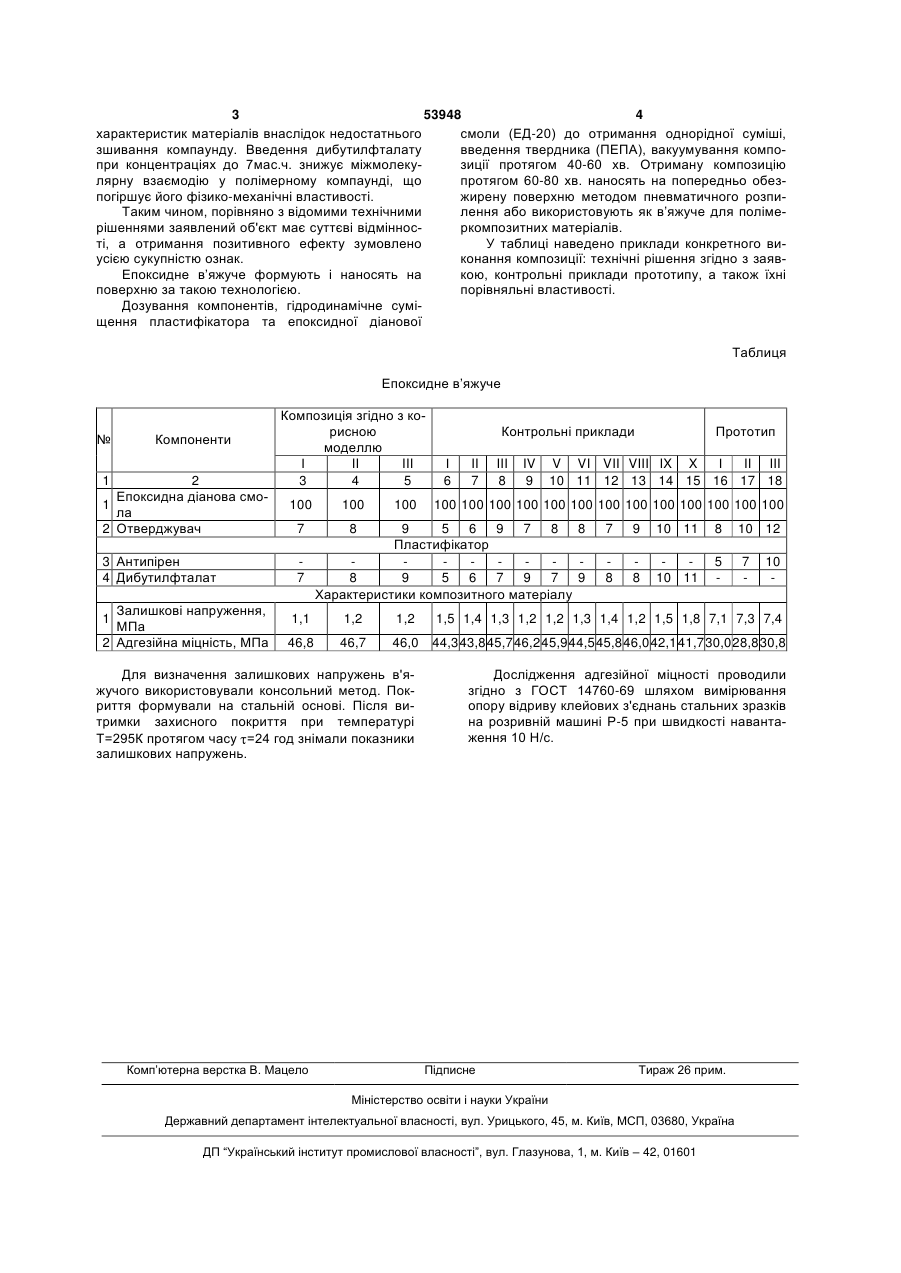

Епоксидне в'яжуче, яке містить епоксидну діанову смолу, пластифікатор і отверджувач, який відрізняється тим, що як пластифікатор воно містить дибутилфталат з наступним співвідношенням компонентів, мас. ч.: епоксидна діанова смола 100 отверджувач 7-9 пластифікатор: дибутилфталат 7-9. (19) (21) u201004174 (22) 12.04.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) БУКЕТОВ АНДРІЙ ВІКТОРОВИЧ, СТУХЛЯК ПЕТРО ДАНИЛОВИЧ, РЕДЬКО ОЛЬГА ІВАНІВНА (73) ТЕРНОПІЛЬСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ 3 53948 4 характеристик матеріалів внаслідок недостатнього смоли (ЕД-20) до отримання однорідної суміші, зшивання компаунду. Введення дибутилфталату введення твердника (ПЕПА), вакуумування компопри концентраціях до 7мас.ч. знижує міжмолекузиції протягом 40-60 хв. Отриману композицію лярну взаємодію у полімерному компаунді, що протягом 60-80 хв. наносять на попередньо обезпогіршує його фізико-механічні властивості. жирену поверхню методом пневматичного розпиТаким чином, порівняно з відомими технічними лення або використовують як в’яжуче для полімерішеннями заявлений об'єкт має суттєві відмінносркомпозитних матеріалів. ті, а отримання позитивного ефекту зумовлено У таблиці наведено приклади конкретного виусією сукупністю ознак. конання композиції: технічні рішення згідно з заявЕпоксидне в’яжуче формують і наносять на кою, контрольні приклади прототипу, а також їхні поверхню за такою технологією. порівняльні властивості. Дозування компонентів, гідродинамічне суміщення пластифікатора та епоксидної діанової Таблиця Епоксидне в’яжуче № Компоненти 1 2 Епоксидна діанова смо1 ла 2 Отверджувач 3 Антипірен 4 Дибутилфталат Залишкові напруження, МПа 2 Адгезійна міцність, МПа 1 Композиція згідно з корисною моделлю І II III 3 4 5 100 100 7 100 Контрольні приклади І 6 II 7 III 8 Прототип IV V VI VII VIII IX X І II III 9 10 11 12 13 14 15 16 17 18 100 100 100 100 100 100 100 100 100 100 100 100 100 8 9 5 6 9 7 8 8 Пластифікатор 7 8 9 5 6 7 9 7 9 Характеристики композитного матеріалу 7 9 10 11 8 10 12 8 8 10 11 5 7 10 1,1 1,2 1,2 46,8 46,7 46,0 44,3 43,8 45,7 46,2 45,9 44,5 45,8 46,0 42,1 41,7 30,0 28,8 30,8 Для визначення залишкових напружень в'яжучого використовували консольний метод. Покриття формували на стальній основі. Після витримки захисного покриття при температурі Т=295К протягом часу =24 год знімали показники залишкових напружень. Комп’ютерна верстка В. Мацело 1,5 1,4 1,3 1,2 1,2 1,3 1,4 1,2 1,5 1,8 7,1 7,3 7,4 Дослідження адгезійної міцності проводили згідно з ГОСТ 14760-69 шляхом вимірювання опору відриву клейових з'єднань стальних зразків на розривній машині Р-5 при швидкості навантаження 10 Н/с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
