Епоксидне в’яжуче

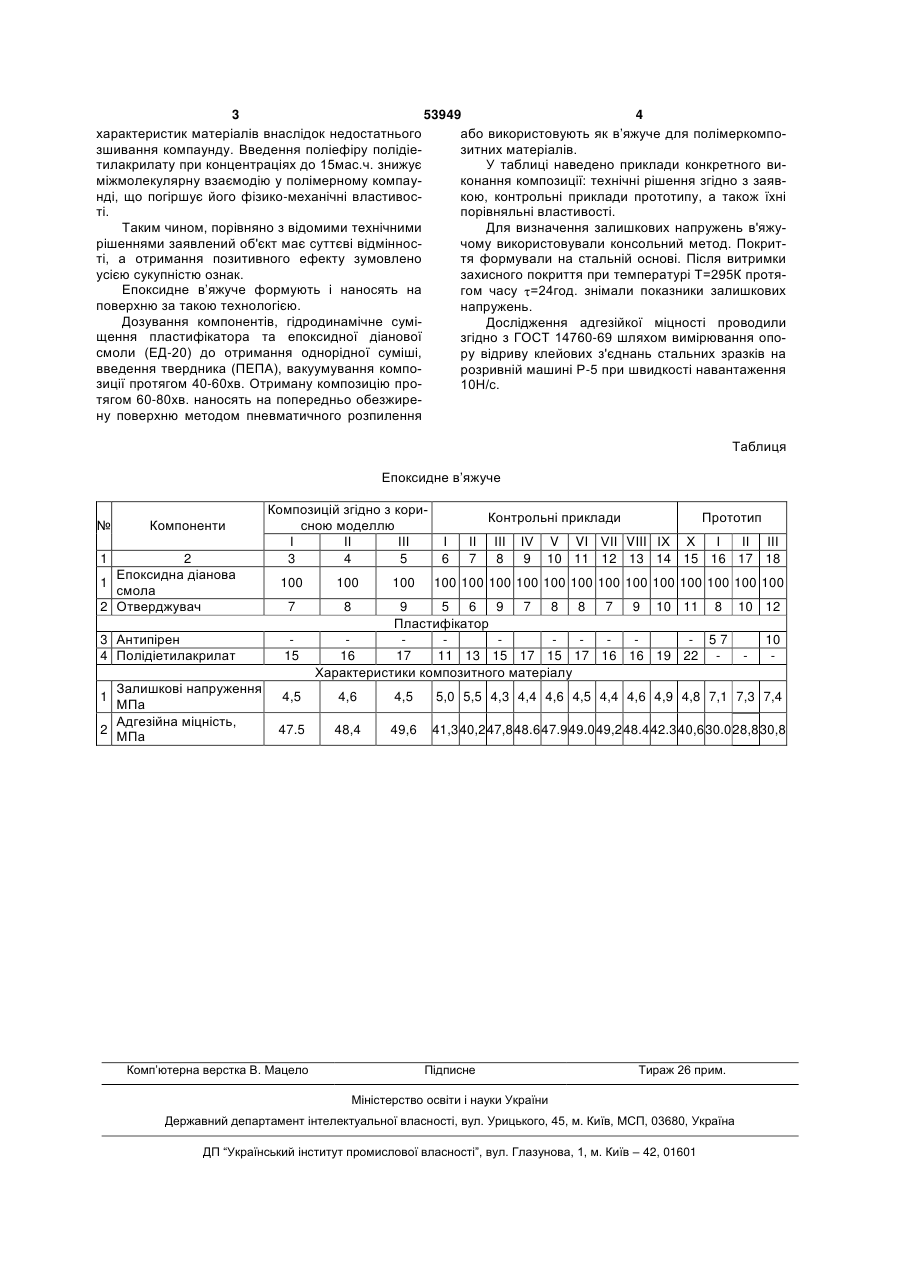

Епоксидне в'яжуче, яке містить епоксидну діанову смолу, пластифікатор і отверджувач, який відрізняється тим, що як пластифікатор воно містить полідіетилакрилат з наступним співвідношенням компонентів, мас. ч.: епоксидна діанова смола 100 отверджувач 7-9 пластифікатор:полідіетилакрилат 15-17. (19) (21) u201004175 (22) 12.04.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) БУКЕТОВ АНДРІЙ ВІКТОРОВИЧ, СТУХЛЯК ПЕТРО ДАНИЛОВИЧ, ГОЛОТЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ (73) ТЕРНОПІЛЬСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ 3 53949 4 характеристик матеріалів внаслідок недостатнього або використовують як в’яжуче для полімеркомпозшивання компаунду. Введення поліефіру полідіезитних матеріалів. тилакрилату при концентраціях до 15мас.ч. знижує У таблиці наведено приклади конкретного виміжмолекулярну взаємодію у полімерному компауконання композиції: технічні рішення згідно з заявнді, що погіршує його фізико-механічні властивоскою, контрольні приклади прототипу, а також їхні ті. порівняльні властивості. Таким чином, порівняно з відомими технічними Для визначення залишкових напружень в'яжурішеннями заявлений об'єкт має суттєві відмінносчому використовували консольний метод. Покритті, а отримання позитивного ефекту зумовлено тя формували на стальній основі. Після витримки усією сукупністю ознак. захисного покриття при температурі Т=295К протяЕпоксидне в’яжуче формують і наносять на гом часу =24год. знімали показники залишкових поверхню за такою технологією. напружень. Дозування компонентів, гідродинамічне суміДослідження адгезійкої міцності проводили щення пластифікатора та епоксидної діанової згідно з ГОСТ 14760-69 шляхом вимірювання опосмоли (ЕД-20) до отримання однорідної суміші, ру відриву клейових з'єднань стальних зразків на введення твердника (ПЕПА), вакуумування компорозривній машині Р-5 при швидкості навантаження зиції протягом 40-60хв. Отриману композицію про10Н/с. тягом 60-80хв. наносять на попередньо обезжирену поверхню методом пневматичного розпилення Таблиця Епоксидне в’яжуче № Компоненти 1 2 Епоксидна діанова 1 смола 2 Отверджувач 3 Антипірен 4 Полідіетилакрилат Залишкові напруження МПа Адгезійна міцність, 2 МПа 1 Композицій згідно з корисною моделлю І ІІ ІІІ 3 4 5 100 100 7 І 6 ІІ 7 ІІІ 8 Прототип ІV V VI VІІ VIII ІХ Х І ІІ ІІІ 9 10 11 12 13 14 15 16 17 18 8 15 100 Контрольні приклади 100 100 100 100 100 100 100 100 100 100 100 100 100 9 5 6 9 7 8 8 7 9 10 11 8 10 12 Пластифікатор - 57 10 16 17 11 13 15 17 15 17 16 16 19 22 Характеристики композитного матеріалу 4,5 4,6 4,5 5,0 5,5 4,3 4,4 4,6 4,5 4,4 4,6 4,9 4,8 7,1 7,3 7,4 47.5 48,4 49,6 41,3 40,2 47,8 48.6 47.9 49.0 49,2 48.4 42.3 40,6 30.0 28,8 30,8 Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
