Тарілчастий дозатор

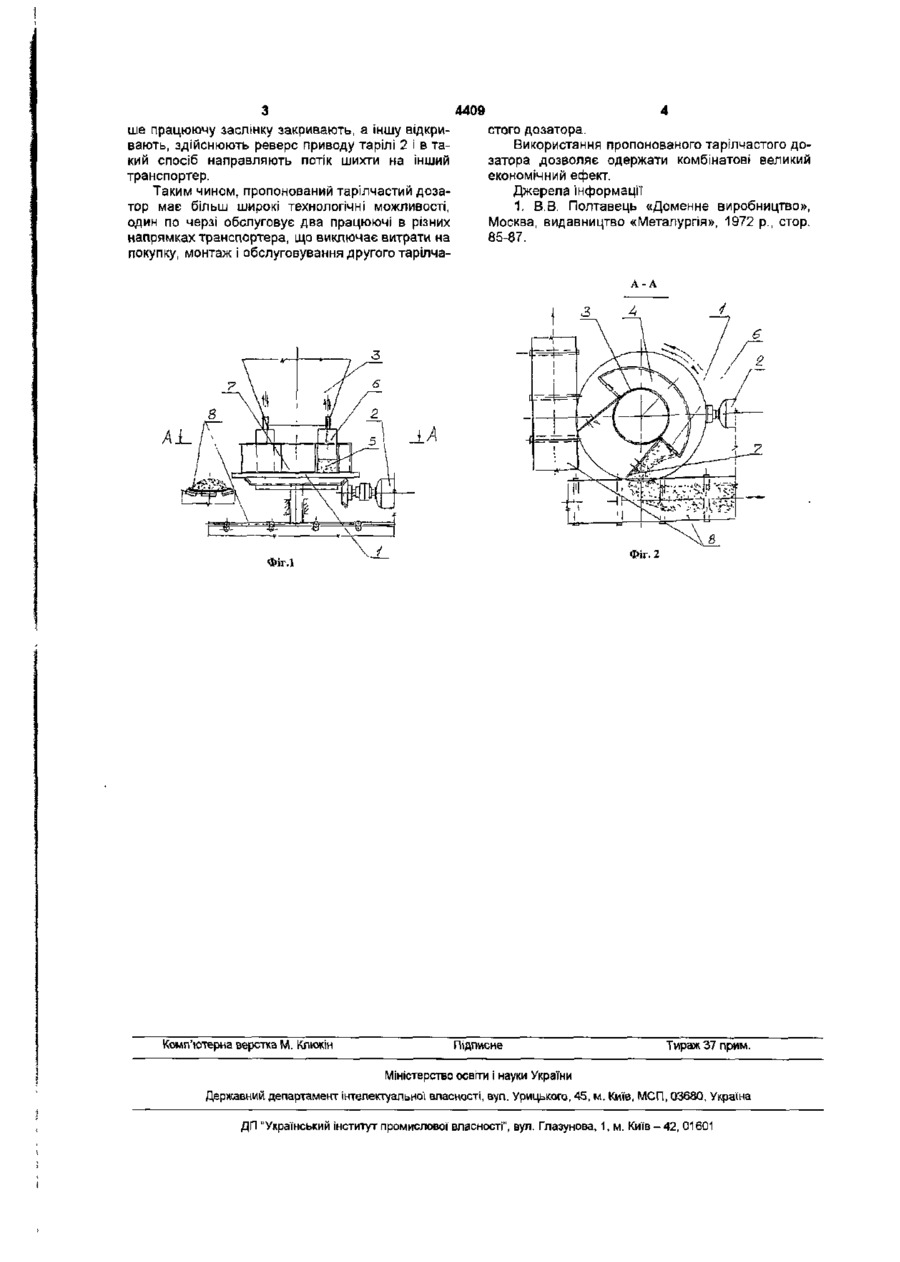

Тарілчастий дозатор, що містить встановлений над обертовим тарелем живильника з вертикальною віссю обертання від приводу бункер, із зовнішнього боку горловини якого розміщена кишеня-завиток із заслінкою і ножем, який відрізняється тим, що кишеня-завиток виконана у вигляді розташованого по дузі ексцентрично осі обертання тареля коробчатого жолоба перемінного перерізу, причому найбільші поперечні перерізи мають ВИХІДНІ отвори жолоба, що оснащені заслінками зі зв'язаними з ними ножами, які виконані поворотними, а привід обертання тареля живильника виконаний реверсивним Корисна модель відноситься до галузі металурги Тарілчастий дозатор використовується в комплексі устаткування подачі шихти на агломераційній фабриці Відомий тарілчастий дозатор, що містить установлений над обертовою таріллю живильника бункер, із зовнішнього боку горловини якого розміщений кишеня-равлик, над вихідним отвором якого встановлені регульовані по висоті заслінка і ніж [1] Такий тарілчастий дозатор має недолік, зв'язаний з тим, що видача матеріалу можлива тільки в одному напрямку і тільки на один транспортер Задача авторів полягає в розширенні технологічних можливостей тарілчастого дозатора, а саме можливості видачі матеріалу в різних напрямках, на різні транспортери, тобто обслуговування одним тарілчастим дозатором по черзі двох транспортерів Поставлена задача вирішується тим, що тарілчастий дозатор, що містить встановлений над обертовою таріллю живильника з вертикальною віссю обертання від приводу бункер, із зовнішнього боку горловини якого розміщений кишеняравлик із заслінкою і ножем, згідно корисної моделі кишеня-равлик виконана у вигляді розташованого по дузі ексцентрично осі обертання тарілі коробчатого жолобу перемінного перетину, а найбільші поперечні переріз мають ВИХІДНІ отвори жолоба, що обладнані заслінками зі зв'язаними з ними но жами, які виконані поворотними, а привід обертання тарілі живильника виконаний реверсивним Така конструкція тарілчастого дозатора дозволяє розширити функціональні і технологічні можливості, забезпечити видачу матеріалу в потрібних дозах у потрібному напрямку, тобто подавати одним тарілчастим дозатором матеріал на два транспортери не в одному напрямку, а в протилежних у взаємно перпендикулярних напрямках і під різними кутами Більш детально суть винаходу пояснюється кресленнями де на фіг 1 зображений загальний вид тарілчастого дозатора - вид збоку, на фіг 2 зображений перетин А-А по фіг 1, (тобто перетин по горловині бункера) Пропонований тарілчастий дозатор складається з тарілі 1, приводу тарілі 2, розташованого над таріллю 1, бункера 3 з горловиною, кишень равлика 4, виконаного у вигляді розташованого по дузі коробчатого жолобу перемінного перетину з двома вихідними отворами 5, над кожним з яких встановлено по одній регульованій по висоті заслінці 6 зі зв'язаним з нею ножем 7 Робота дозатора здійснюється в такий спосіб Шихта через вікно в горловині бункера 3 надходить у кишенкьравлик 4, захоплюється обертової таріллю 1 і через вихідний отвір 5, регульований по висоті заслінкою 6, за допомогою ножа 7, направляється на стрічку транспортера 8 Для подачі шихти на інший транспортер, рані 4409 ше працюючу заслінку закривають, а іншу відкривають, здійснюють реверс приводу тарілі 2 і в такий спосіб направляють потік шихти на інший транспортер. Таким чином, пропонований тарілчастий дозатор має більш широкі технологічні можливості, один по черзі обслуговує два працюючі в різних напрямках транспортера, що виключає витрати на покупку, монтаж і обслуговування другого тарілча стого дозатора. Використання пропонованого тарілчастого дозатора дозволяє одержати комбінатові великий економічний ефект. Джерела інформації 1. В.В. Полтавець «Доменне виробництво», Москва, видавництво «Металургія», 1972 р., стор. 85-87. А-А 6 AL. Фіг. 2 ФігЛ Комп'ютерна верстка М. Кпюкін Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урілцькаго, 45, м. Київ, МСП, 0368Q, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
