П’єзопривід

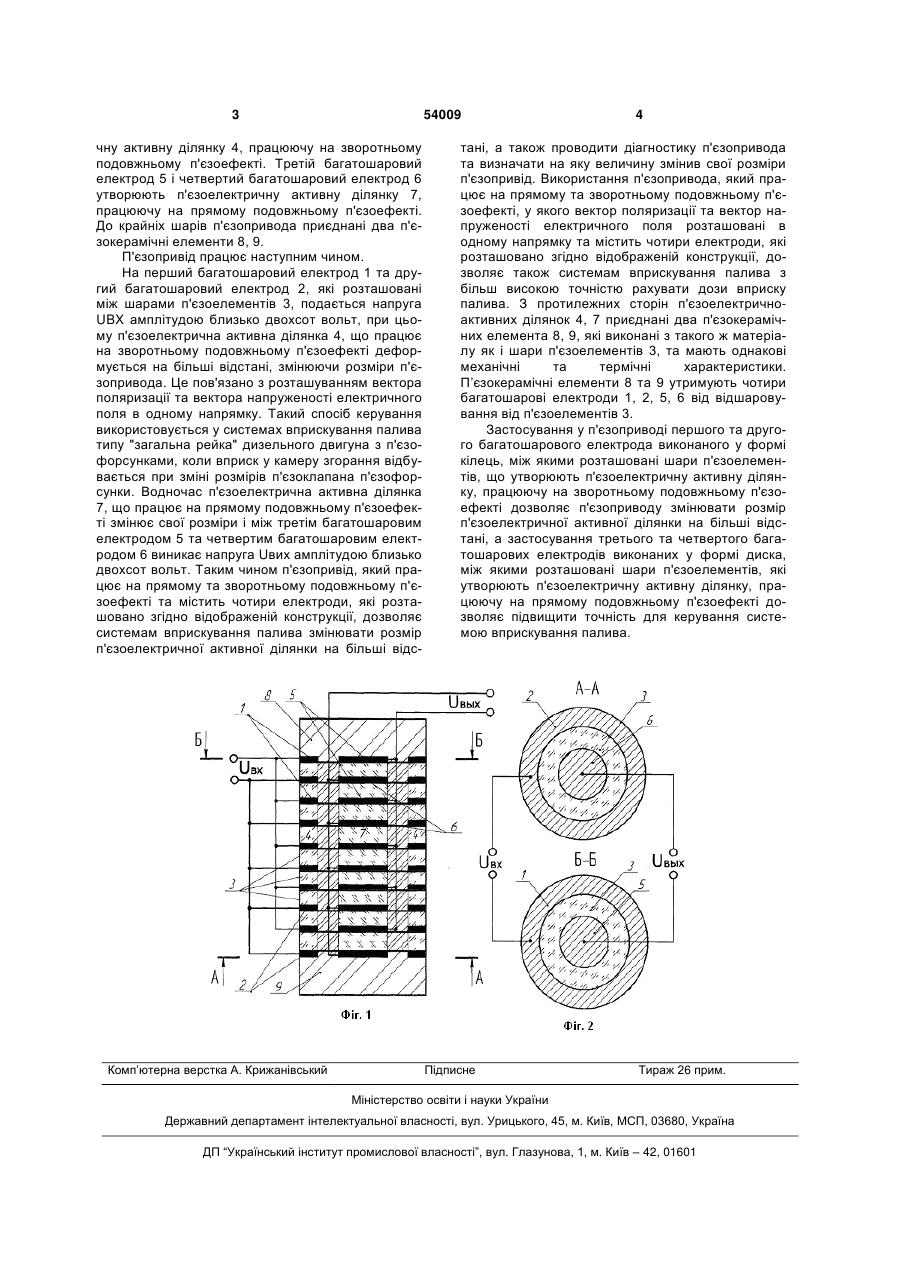

П'єзопривід, що містить перший, другий та третій багатошарові електроди між шарами п'єзоелементів, які утворюють п'єзоелектричну активну ділянку, працюючу на прямому та зворотному по 3 54009 чну активну ділянку 4, працюючу на зворотньому подовжньому п'єзоефекті. Третій багатошаровий електрод 5 і четвертий багатошаровий електрод 6 утворюють п'єзоелектричну активну ділянку 7, працюючу на прямому подовжньому п'єзоефекті. До крайніх шарів п'єзопривода приєднані два п'єзокерамічні елементи 8, 9. П'єзопривід працює наступним чином. На перший багатошаровий електрод 1 та другий багатошаровий електрод 2, які розташовані між шарами п'єзоелементів 3, подається напруга UBX амплітудою близько двохсот вольт, при цьому п'єзоелектрична активна ділянка 4, що працює на зворотньому подовжньому п'єзоефекті деформується на більші відстані, змінюючи розміри п'єзопривода. Це пов'язано з розташуванням вектора поляризації та вектора напруженості електричного поля в одному напрямку. Такий спосіб керування використовується у системах вприскування палива типу "загальна рейка" дизельного двигуна з п'єзофорсунками, коли вприск у камеру згорання відбувається при зміні розмірів п'єзоклапана п'єзофорсунки. Водночас п'єзоелектрична активна ділянка 7, що працює на прямому подовжньому п'єзоефекті змінює свої розміри і між третім багатошаровим електродом 5 та четвертим багатошаровим електродом 6 виникає напруга Uвих амплітудою близько двохсот вольт. Таким чином п'єзопривід, який працює на прямому та зворотньому подовжньому п'єзоефекті та містить чотири електроди, які розташовано згідно відображеній конструкції, дозволяє системам вприскування палива змінювати розмір п'єзоелектричної активної ділянки на більші відс Комп’ютерна верстка А. Крижанівський 4 тані, а також проводити діагностику п'єзопривода та визначати на яку величину змінив свої розміри п'єзопривід. Використання п'єзопривода, який працює на прямому та зворотньому подовжньому п'єзоефекті, у якого вектор поляризації та вектор напруженості електричного поля розташовані в одному напрямку та містить чотири електроди, які розташовано згідно відображеній конструкції, дозволяє також системам вприскування палива з більш високою точністю рахувати дози вприску палива. З протилежних сторін п'єзоелектричноактивних ділянок 4, 7 приєднані два п'єзокерамічних елемента 8, 9, які виконані з такого ж матеріалу як і шари п'єзоелементів 3, та мають однакові механічні та термічні характеристики. П’єзокерамічні елементи 8 та 9 утримують чотири багатошарові електроди 1, 2, 5, 6 від відшаровування від п'єзоелементів 3. Застосування у п'єзоприводі першого та другого багатошарового електрода виконаного у формі кілець, між якими розташовані шари п'єзоелементів, що утворюють п'єзоелектричну активну ділянку, працюючу на зворотньому подовжньому п'єзоефекті дозволяє п'єзоприводу змінювати розмір п'єзоелектричної активної ділянки на більші відстані, а застосування третього та четвертого багатошарових електродів виконаних у формі диска, між якими розташовані шари п'єзоелементів, які утворюють п'єзоелектричну активну ділянку, працюючу на прямому подовжньому п'єзоефекті дозволяє підвищити точність для керування системою вприскування палива. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
