Пристрій для термозміцнення спарених розкатів

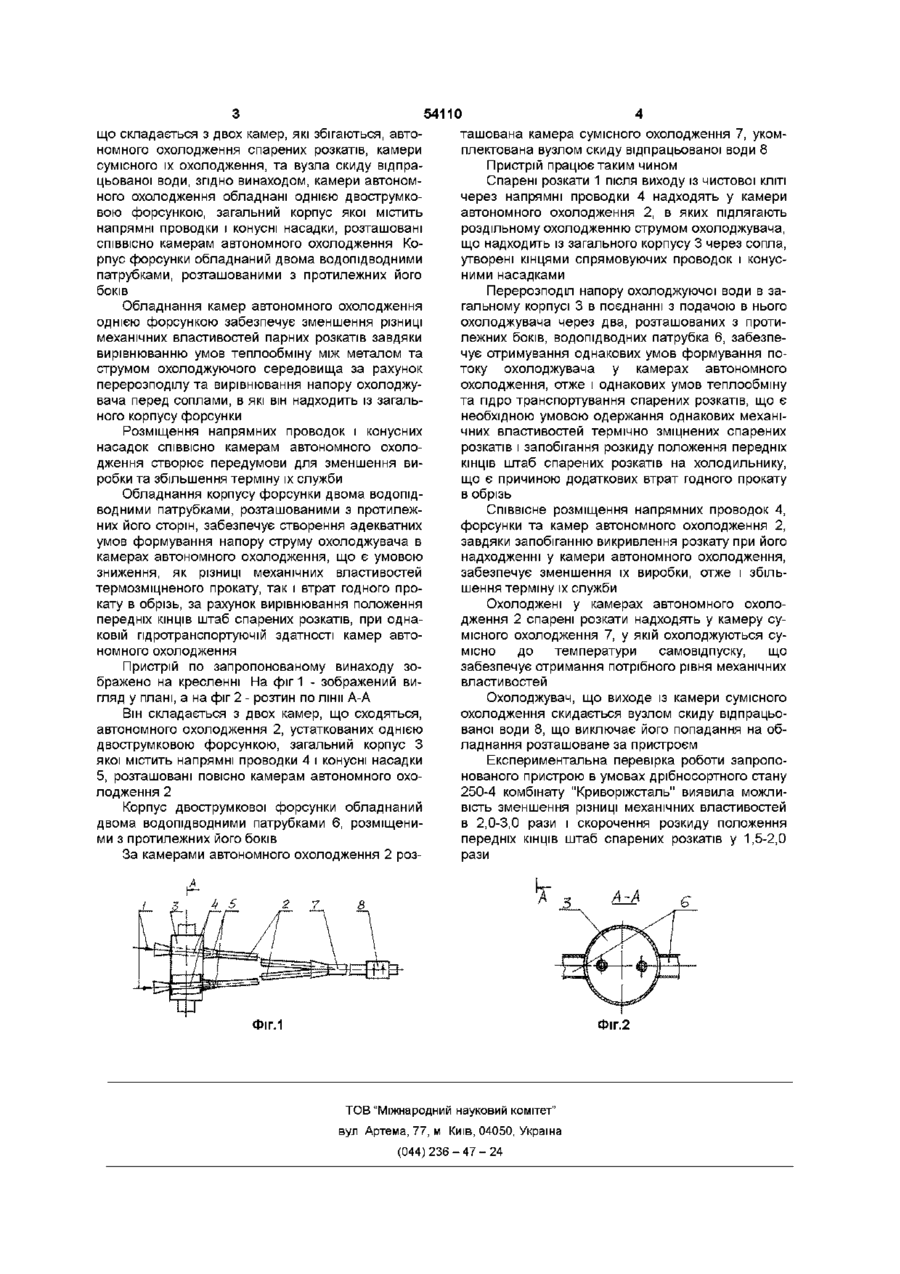

1 Пристрій для термозміцнення спарених розкатів, що містить дві камери, які збігаються, Винахід належить до галузі прокатного виробництва та термічної обробки сталі і призначається для термічного зміцнення та гідро транспортування прокату, що одержується переважно методом прокатування - розділення Відомий пристрій для термічного зміцнення спарених розкатів, що одержуються методом прокатування - розділення, який складається з двох паралельно розташованих симетрично відносно його повздовжньої осі ЛІНІЙ автономного охолодження розкатів, кожна з яких має форсунку, секційні камери автономного охолодження та вузли скиду відпрацьованої води /Нестандартное оборудование средств ускоренного охлаждения проката линий термоупрочнения МС 250 -3 проект УкрГипромез 1989г / Недоліками такого пристрою є а) Нездатність такого пристрою для охолодження спарених розкатів за летучими ножицями, що виключає можливість виробництва високоміцної арматури із-за відсутності надійних способів розведення спарених розкатів у лінії автономного охолодження після розрізання розкатів на летучих ножицях б) Різниця механічних властивостей спарених розкатів, обумовлена неможливістю забезпечення повної адекватності умов теплообміну у камерах автономного охолодження в) Підвищені експлуатаційні витрати, пов'язані із збільшенням КІЛЬКОСТІ вузлів ЛІНІЙ охолодження Найбільш близьким по технічній суті та досягаемому результату є пристрій для термічного зміцнення та пдротранспортування прокату, що скла автономного охолодження спарених розкатів, камеру сумісного охолодження та вузол скиду відпрацьованої води, який відрізняється тим, що камера автономного охолодження обладнана однією двострумковою форсункою, спільний корпус якої містить напрямні проводки і конусні насадки, розташовані СПІВВІСНО камерам автономного охолодження 2 Пристрій по п 1 , який відрізняється тим, що корпус форсунки обладнаний двома воДОПІДВІДНИМИ патрубками, розташованими з про тилежних його боків дається з двох симетрично розташованих відносно його повздовжньої ВІСІ ЛІНІЙ автономного охоло дження, які містять у собі встановлені паралельно одна одній нагнітаючі форсунки і зведені до дотику камери автономного охолодження, і лінії сумісного охолодження спарених розкатів, що містить у собі камеру сумісного охолодження та вузол скиду охолоджуючої води /Пристрій для термічного зміцнення і гідро транспортування прокату патент України № 33907 А/ Недоліками прототипу є - різниця механічних властивостей спарених розкатів, обумовлена неможливістю забезпечення повної адекватності умови подачі охолоджувача кожною форсункою у свої камери автономного охолодження, отже і умов охолодження кожного із спарених розкатів, - підвищене зношування, отже і низька СТІЙКІСТЬ спрямовуючих проводок і камер автономного охолодження, установлених під кутом одна до одної, - додаткові втрати годного прокату в обрізь, пов'язані з розкидом місць штаб спарених розкатів на холодильнику, обумовлені різницею пдротранспортуючої спроможності ЛІНІЙ автономного охолодження Задачею запропонованого винаходу є підвищення однорідності механічних властивостей термозміцненого прокату, підвищення СТІЙКОСТІ обладнання та зниження втрат годного прокату в обрізь Поставлена задача вирішується тим, що пристрої для термічного зміцнення спарених розкатів, ю 54110 що складається з двох камер, які збігаються, автономного охолодження спарених розкатів, камери сумісного їх охолодження, та вузла скиду відпрацьованої води, згідно винаходом, камери автономного охолодження обладнані однією двострумковою форсункою, загальний корпус якої містить напрямні проводки і конусні насадки, розташовані СПІВВІСНО камерам автономного охолодження Корпус форсунки обладнаний двома водопідводними патрубками, розташованими з протилежних його боків Обладнання камер автономного охолодження однією форсункою забезпечує зменшення різниці механічних властивостей парних розкатів завдяки вирівнюванню умов теплообміну між металом та струмом охолоджуючого середовища за рахунок перерозподілу та вирівнювання напору охолоджувача перед соплами, в які він надходить із загального корпусу форсунки Розміщення напрямних проводок і конусних насадок СПІВВІСНО камерам автономного охолодження створює передумови для зменшення виробки та збільшення терміну їх служби Обладнання корпусу форсунки двома водопідводними патрубками, розташованими з протилежних його сторін, забезпечує створення адекватних умов формування напору струму охолоджувача в камерах автономного охолодження, що є умовою зниження, як різниці механічних властивостей термозміцненого прокату, так і втрат годного прокату в обрізь, за рахунок вирівнювання положення передніх КІНЦІВ штаб спарених розкатів, при однаковій пдротранспортуючій здатності камер автономного охолодження Пристрій по запропонованому винаходу зображено на кресленні На фіг 1 - зображений вигляд у плані, а на фіг 2 - розтин по лінії А-А Він складається з двох камер, що сходяться, автономного охолодження 2, устаткованих однією двострумковою форсункою, загальний корпус З якої містить напрямні проводки 4 і конусні насадки 5, розташовані повісно камерам автономного охолодження 2 Корпус двострумкової форсунки обладнаний двома водопідводними патрубками 6, розміщеними з протилежних його боків За камерами автономного охолодження 2 роз ташована камера сумісного охолодження 7, укомплектована вузлом скиду відпрацьованої води 8 Пристрій працює таким чином Спарені розкати 1 після виходу із чистової КЛІТІ через напрямні проводки 4 надходять у камери автономного охолодження 2, в яких підлягають роздільному охолодженню струмом охолоджувача, що надходить із загального корпусу 3 через сопла, утворені кінцями спрямовуючих проводок і конусними насадками Перерозподіл напору охолоджуючої води в загальному корпусі 3 в поєднанні з подачою в нього охолоджувача через два, розташованих з протилежних боків, водопідводних патрубка 6, забезпечує отримування однакових умов формування потоку охолоджувача у камерах автономного охолодження, отже і однакових умов теплообміну та гідро транспортування спарених розкатів, що є необхідною умовою одержання однакових механічних властивостей термічно зміцнених спарених розкатів і запобігання розкиду положення передніх КІНЦІВ штаб спарених розкатів на холодильнику, що є причиною додаткових втрат годного прокату в обрізь Співвісне розміщення напрямних проводок 4, форсунки та камер автономного охолодження 2, завдяки запобіганню викривлення розкату при його надходженні у камери автономного охолодження, забезпечує зменшення їх виробки, отже і збільшення терміну їх служби Охолоджені у камерах автономного охолодження 2 спарені розкати надходять у камеру сумісного охолодження 7, у якій охолоджуються сумісно до температури самовід пуску, що забезпечує отримання потрібного рівня механічних властивостей Охолоджувач, що виходе із камери сумісного охолодження скидається вузлом скиду відпрацьованої води 8, що виключає його попадання на обладнання розташоване за пристроєм Експериментальна перевірка роботи запропонованого пристрою в умовах дрібносортного стану 250-4 комбінату "Криворіжсталь" виявила можливість зменшення різниці механічних властивостей в 2,0-3,0 рази і скорочення розкиду положення передніх КІНЦІВ штаб спарених розкатів у 1,5-2,0 рази LJ Фіг.2 Фіг.1 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
