Пристрій для прискореного охолодження прокату

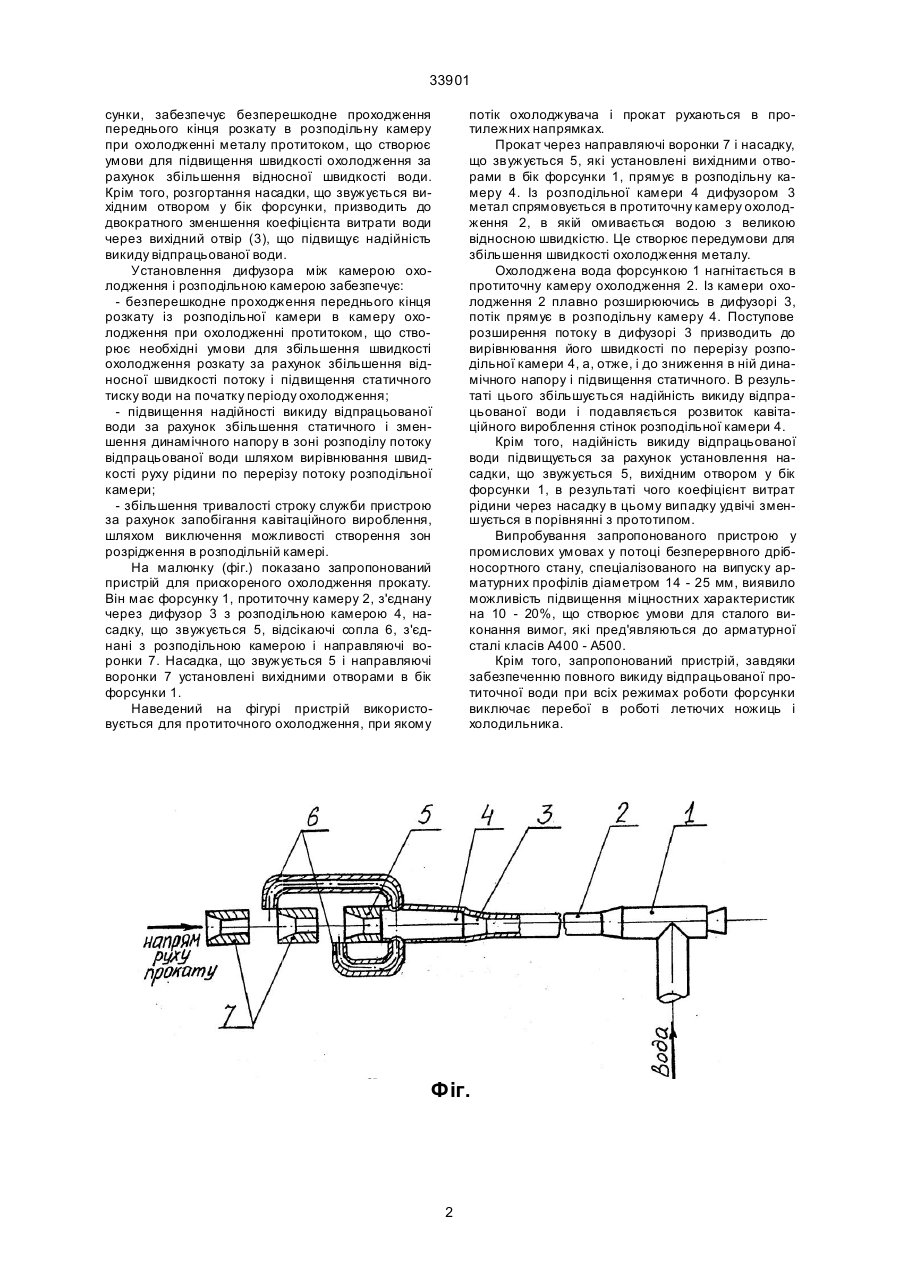

Пристрій для прискореного охолодження прокату, який має форсунку, камеру охолодження, розподільну камеру, з'єднані з нею відсікаючі сопла, насадку, що звужується і направляючі воронки, який відрізняється тим, що насадка, що звужується і направляючі воронки, установлені вихідними отворами в бік форсунки, а між камерою охолодження і розподільною камерою встановлено дифузор. (19) (21) 99042373 (22) 27.04.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Нечепоренко Володимир Андрійович, Шеремет Володимир Олександрович, Макаров Григорій Орестович, Омесь Микола Михайлович, Худик Валеріан Тарасович, Бабенко Михайло Антонович, Костюченко Михайло Іванович, Сміяненко Ігор Миколайович 33901 сунки, забезпечує безперешкодне проходження переднього кінця розкату в розподільну камеру при охолодженні металу протитоком, що створює умови для підвищення швидкості охолодження за рахунок збільшення відносної швидкості води. Крім того, розгортання насадки, що звужується вихідним отвором у бік форсунки, призводить до двократного зменшення коефіцієнта витрати води через вихідний отвір (3), що підвищує надійність викиду відпрацьованої води. Установлення дифузора між камерою охолодження і розподільною камерою забезпечує: - безперешкодне проходження переднього кінця розкату із розподільної камери в камеру охолодження при охолодженні протитоком, що створює необхідні умови для збільшення швидкості охолодження розкату за рахунок збільшення відносної швидкості потоку і підвищення статичного тиску води на початку періоду охолодження; - підвищення надійності викиду відпрацьованої води за рахунок збільшення статичного і зменшення динамічного напору в зоні розподілу потоку відпрацьованої води шляхом вирівнювання швидкості руху рідини по перерізу потоку розподільної камери; - збільшення тривалості строку служби пристрою за рахунок запобігання кавітаційного вироблення, шляхом виключення можливості створення зон розрідження в розподільній камері. На малюнку (фіг.) показано запропонований пристрій для прискореного охолодження прокату. Він має форсунку 1, протиточну камеру 2, з'єднану через дифузор 3 з розподільною камерою 4, насадку, що звужується 5, відсікаючі сопла 6, з'єднані з розподільною камерою і направляючі воронки 7. Насадка, що звужується 5 і направляючі воронки 7 установлені вихідними отворами в бік форсунки 1. Наведений на фігурі пристрій використовується для протиточного охолодження, при якому потік охолоджувача і прокат рухаються в протилежних напрямках. Прокат через направляючі воронки 7 і насадку, що звужується 5, які установлені вихідними отворами в бік форсунки 1, прямує в розподільну камеру 4. Із розподільної камери 4 дифузором 3 метал спрямовується в протиточну камеру охолодження 2, в якій омивається водою з великою відносною швидкістю. Це створює передумови для збільшення швидкості охолодження металу. Охолоджена вода форсункою 1 нагнітається в протиточну камеру охолодження 2. Із камери охолодження 2 плавно розширюючись в дифузорі 3, потік прямує в розподільну камеру 4. Поступове розширення потоку в дифузорі 3 призводить до вирівнювання його швидкості по перерізу розподільної камери 4, а, отже, і до зниження в ній динамічного напору і підвищення статичного. В результаті цього збільшується надійність викиду відпрацьованої води і подавляється розвиток кавітаційного вироблення стінок розподільної камери 4. Крім того, надійність викиду відпрацьованої води підвищується за рахунок установлення насадки, що звужується 5, вихідним отвором у бік форсунки 1, в результаті чого коефіцієнт витрат рідини через насадку в цьому випадку удвічі зменшується в порівнянні з прототипом. Випробування запропонованого пристрою у промислових умовах у потоці безперервного дрібносортного стану, спеціалізованого на випуску арматурних профілів діаметром 14 - 25 мм, виявило можливість підвищення міцностних характеристик на 10 - 20%, що створює умови для сталого виконання вимог, які пред'являються до арматурної сталі класів А400 - А500. Крім того, запропонований пристрій, завдяки забезпеченню повного викиду відпрацьованої протиточної води при всіх режимах роботи форсунки виключає перебої в роботі летючих ножиць і холодильника. Фіг. 2 33901 ____________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
