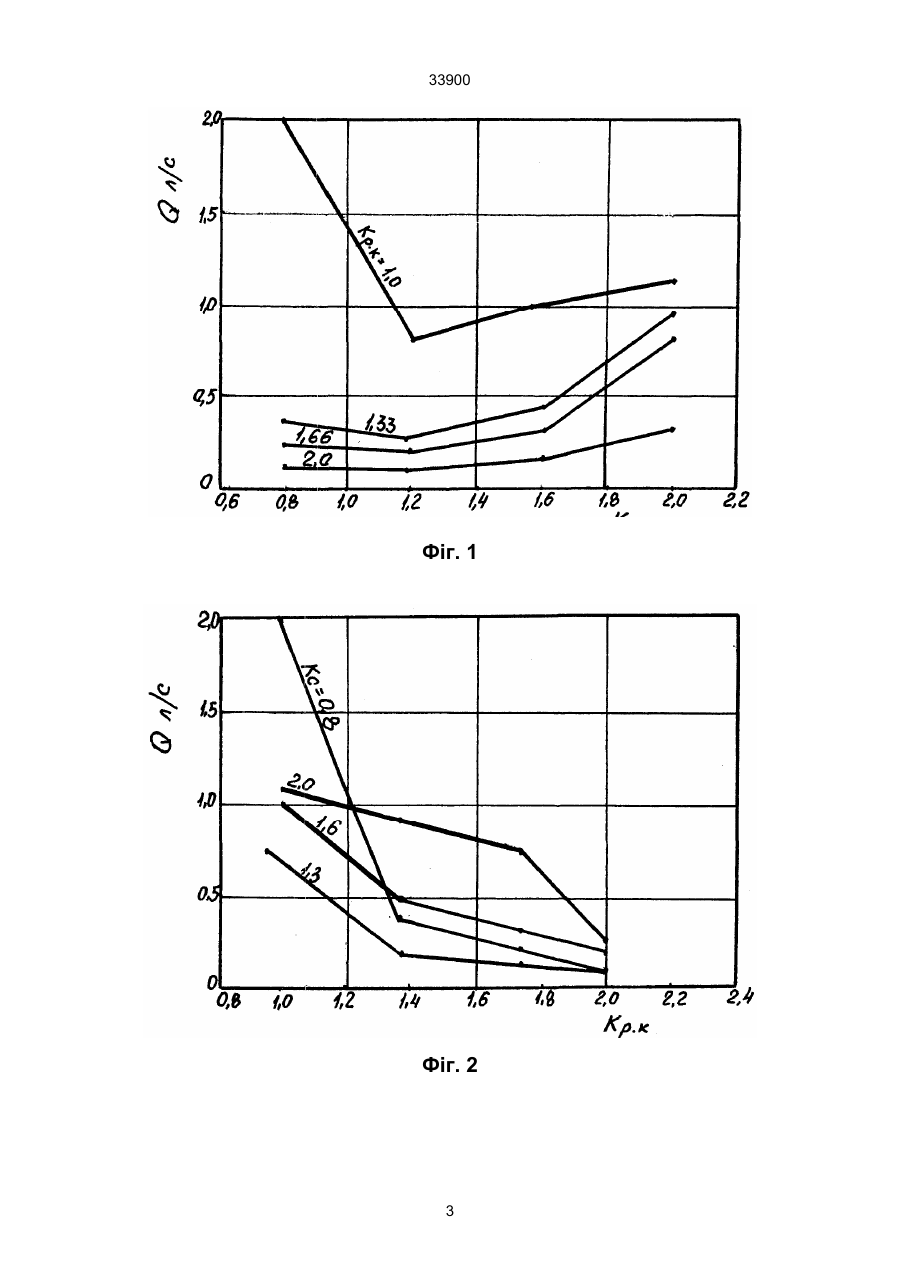

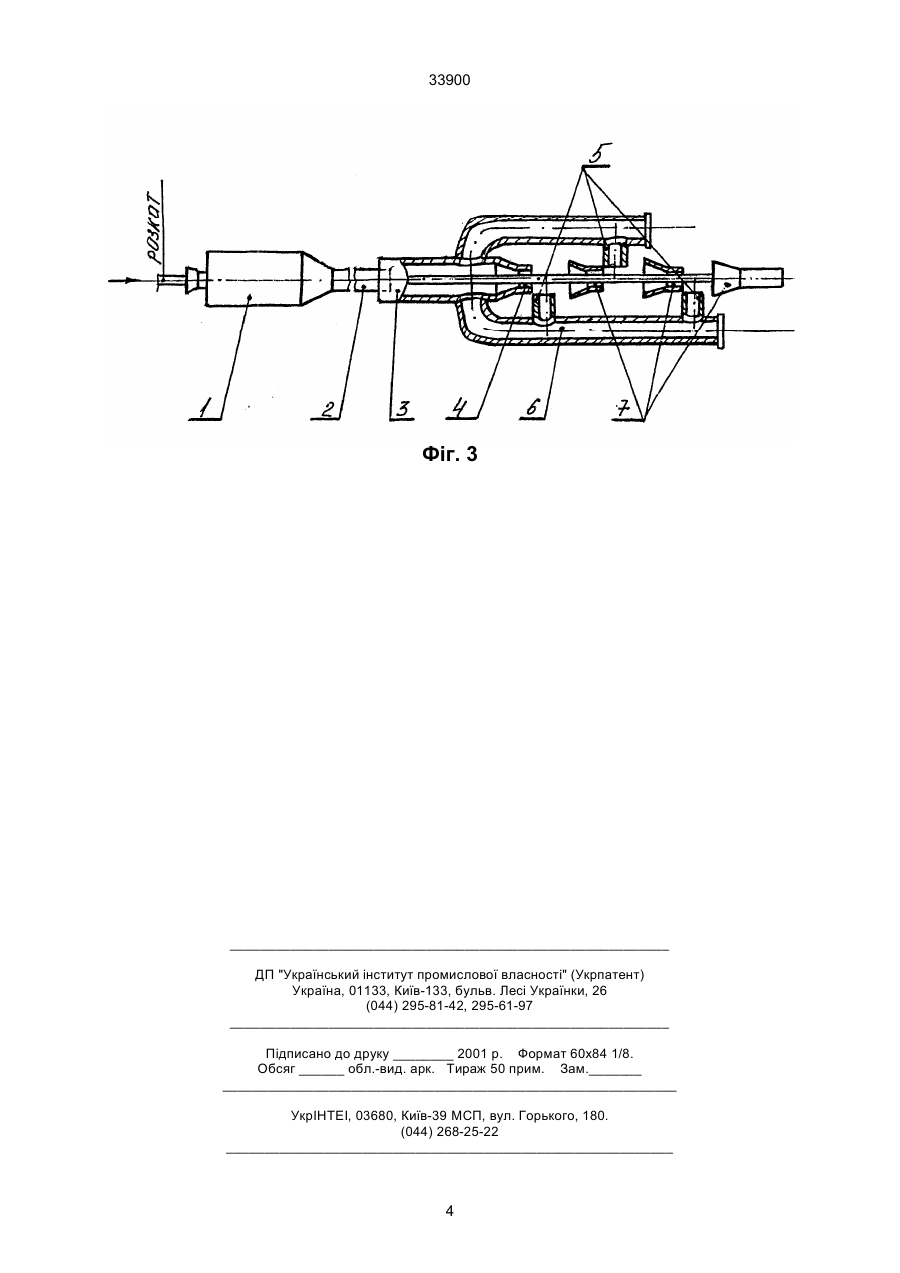

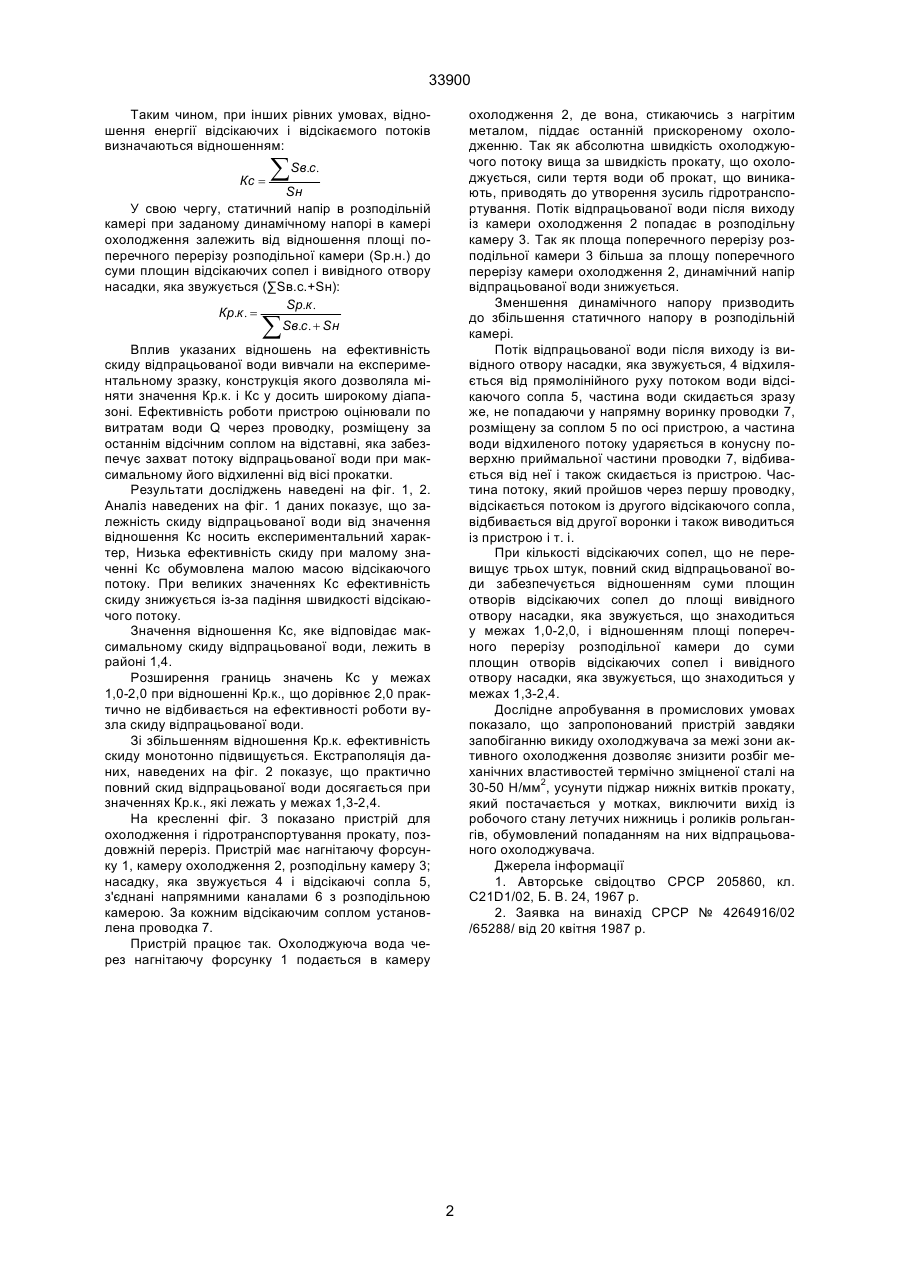

Пристрій для охолодження і гідротранспортування прокату, який має нагнітаючу форсунку, камеру охолодження, розподільну камеру, насадку, що звужується, з'єднані напрямними каналами з розподільною камерою відсікаючі сопла, і установлені за ними проводки, відрізняється тим, що відношення суми площин відсікаючих сопел до площі вивідного отвору насадки, що звужується, знаходиться у межах 1,0-2,0, а відношення площі поперечного перерізу розподільної камери до суми площин відсікаючих сопел і вивідного отвору насадки, що звужується, знаходиться в межах 1,3-2,4. (19) (21) 99042372 (22) 27.04.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Нечепоренко Володимир Андрійович, Шеремет Володимир Олександрович, Макаров Григорій Орестович, Омесь Микола Михайлович, Худик Валеріан Тарасович, Бабенко Михайло Антонович, Костюченко Михайло Іванович, Сміяненко Ігор Миколайович (73) Криворізький державний гірничо-металургійний комбінат "Криворіжсталь" 33900 охолодження 2, де вона, стикаючись з нагрітим металом, піддає останній прискореному охолодженню. Так як абсолютна швидкість охолоджуючого потоку вища за швидкість прокату, що охолоджується, сили тертя води об прокат, що виникають, приводять до утворення зусиль гідротранспортування. Потік відпрацьованої води після виходу із камери охолодження 2 попадає в розподільну камеру 3. Так як площа поперечного перерізу розподільної камери 3 більша за площу поперечного перерізу камери охолодження 2, динамічний напір відпрацьованої води знижується. Зменшення динамічного напору призводить до збільшення статичного напору в розподільній камері. Потік відпрацьованої води після виходу із вивідного отвору насадки, яка звужується, 4 відхиляється від прямолінійного руху потоком води відсікаючого сопла 5, частина води скидається зразу же, не попадаючи у напрямну воринку проводки 7, розміщену за соплом 5 по осі пристрою, а частина води відхиленого потоку ударяється в конусну поверхню приймальної частини проводки 7, відбивається від неї і також скидається із пристрою. Частина потоку, який пройшов через першу проводку, відсікається потоком із другого відсікаючого сопла, відбивається від другої воронки і також виводиться із пристрою і т. і. При кількості відсікаючих сопел, що не перевищує трьох штук, повний скид відпрацьованої води забезпечується відношенням суми площин отворів відсікаючих сопел до площі вивідного отвору насадки, яка звужується, що знаходиться у межах 1,0-2,0, і відношенням площі поперечного перерізу розподільної камери до суми площин отворів відсікаючих сопел і вивідного отвору насадки, яка звужується, що знаходиться у межах 1,3-2,4. Дослідне апробування в промислових умовах показало, що запропонований пристрій завдяки запобіганню викиду охолоджувача за межі зони активного охолодження дозволяє знизити розбіг механічних властивостей термічно зміцненої сталі на 30-50 Н/мм2, усунути піджар нижніх витків прокату, який постачається у мотках, виключити вихід із робочого стану летучих нижниць і роликів рольгангів, обумовлений попаданням на них відпрацьованого охолоджувача. Джерела інформації 1. Авторське свідоцтво СРСР 205860, кл. С21D1/02, Б. B. 24, 1967 р. 2. Заявка на винахід СРСР № 4264916/02 /65288/ від 20 квітня 1987 р. Таким чином, при інших рівних умовах, відношення енергії відсікаючих і відсікаємого потоків визначаються відношенням: Кс = å Sв.с. Sн У свою чергу, статичний напір в розподільній камері при заданому динамічному напорі в камері охолодження залежить від відношення площі поперечного перерізу розподільної камери (Sр.н.) до суми площин відсікаючих сопел і вивідного отвору насадки, яка звужується (∑Sв.с.+Sн): Sр.к . Кр.к . = Sв.с . + Sн å Вплив указаних відношень на ефективність скиду відпрацьованої води вивчали на експериментальному зразку, конструкція якого дозволяла міняти значення Кр.к. і Кс у досить широкому діапазоні. Ефективність роботи пристрою оцінювали по витратам води Q через проводку, розміщену за останнім відсічним соплом на відставні, яка забезпечує захват потоку відпрацьованої води при максимальному його відхиленні від вісі прокатки. Результати досліджень наведені на фіг. 1, 2. Аналіз наведених на фіг. 1 даних показує, що залежність скиду відпрацьованої води від значення відношення Кс носить експериментальний характер, Низька ефективність скиду при малому значенні Кc обумовлена малою масою відсікаючого потоку. При великих значеннях Кс ефективність скиду знижується із-за падіння швидкості відсікаючого потоку. Значення відношення Кс, яке відповідає максимальному скиду відпрацьованої води, лежить в районі 1,4. Розширення границь значень Кс у межах 1,0-2,0 при відношенні Кр.к., що дорівнює 2,0 практично не відбивається на ефективності роботи вузла скиду відпрацьованої води. Зі збільшенням відношення Кр.к. ефективність скиду монотонно підвищується. Екстраполяція даних, наведених на фіг. 2 показує, що практично повний скид відпрацьованої води досягається при значеннях Кр.к., які лежать у межах 1,3-2,4. На кресленні фіг. 3 показано пристрій для охолодження і гідротранспортування прокату, поздовжній переріз. Пристрій має нагнітаючу форсунку 1, камеру охолодження 2, розподільну камеру 3; насадку, яка звужується 4 і відсікаючі сопла 5, з'єднані напрямними каналами 6 з розподільною камерою. За кожним відсікаючим соплом установлена проводка 7. Пристрій працює так. Охолоджуюча вода через нагнітаючу форсунку 1 подається в камеру 2 33900 Фіг. 1 Фіг. 2 3 33900 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4

Дивитися

Додаткова інформація

Назва патенту англійською

Device for cooling and hydrotransportation of rolled stock

Автори англійською

Necheporenko Volodymyr Andriiovych, Sheremet Volodymyr Oleksandrovych, Makarov Hryhorii Orestovych, Omes' Mykola Mykhailovych, Khudyk Valerian Tarasovych, Babenko Mykhailo Antonovych, Kostiuchenko Mykhailo Ivanovych, Smiianenko Ihor Mykolaiovych

Назва патенту російською

Устройство для охлаждения и гидротранспортирования проката

Автори російською

Нэчепоренко Владимир Андреевич, Шеремет Владимир Александрович, Макаров Григорий Арестович, Омесь Никорлай Михайлович, Худик Валерий Тарасович, Бабенко Михаил Антонович, Костюченко Михаил Иванович, Смияненко Игорь Николаевич

МПК / Мітки

МПК: B21B 45/02, C21D 1/02

Мітки: гідротранспортування, прокату, пристрій, охолодження
