Розподільчий пристрій

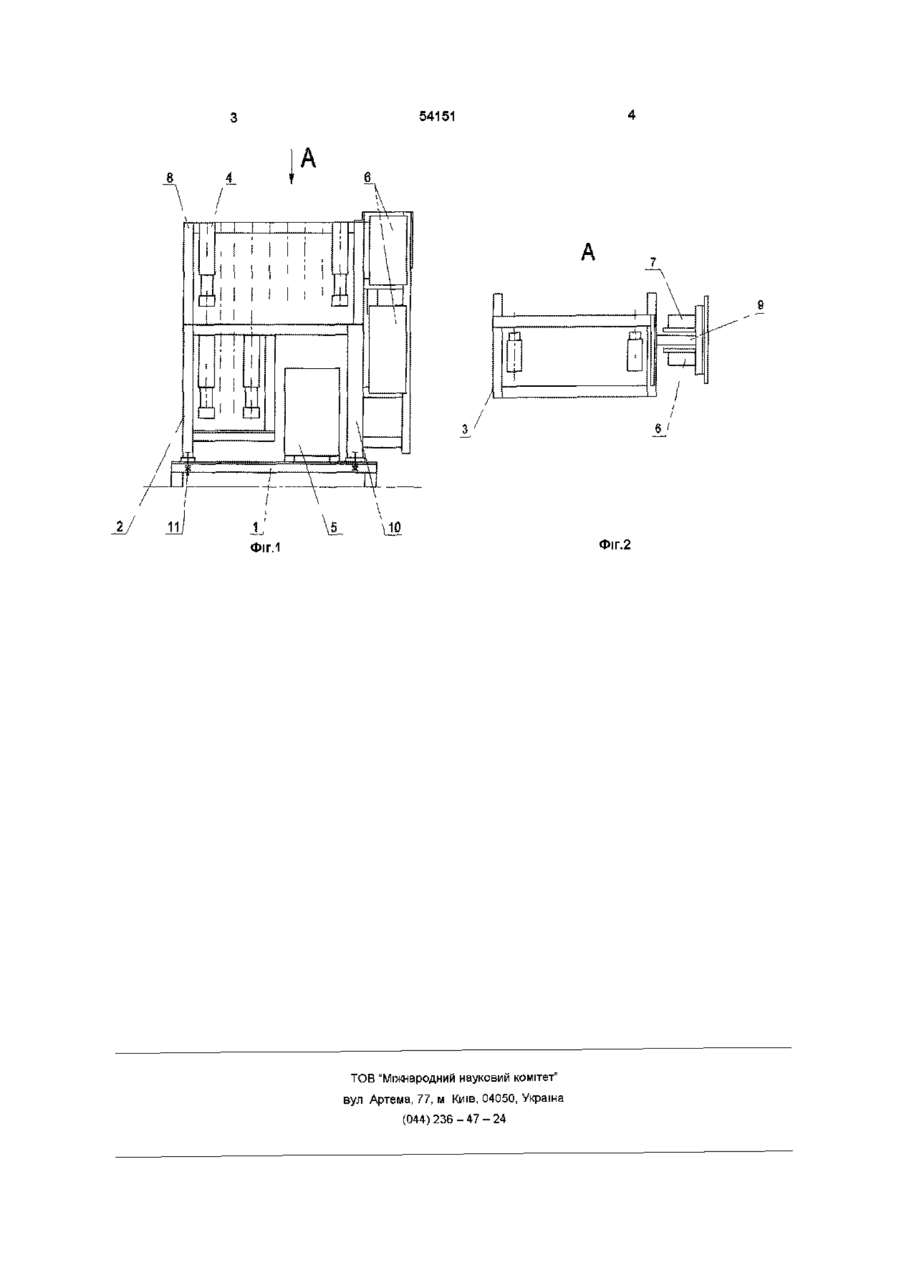

Розподільчий пристрій, що містить каркас коробчатого перерізу із електроприладами і електропроводку, який відрізняється тим, що каркас виконаний з двох частин із рознімними з'єднаннями, при цьому верхня частина має Пподібну раму у вертикальній площині та Т-подібну раму у горизонтальній площині, які об'єднані загальним стояком Винахід відноситься до локомотивобудування, призначений для роботи в системах електробудування и може бути використаний на усіх видах транспортних засобів Відомий розподільчий пристрій, що містить каркас із рам та жолобів для прокладки електропроводів, а також електроприлади і клемні затискачі, що встановлені на каркасі (Авт св СРСР №690581, М кл 2 Н02В9/00) Недоліком такої конструкції є мала жорсткість, що недостатня для розміщення електроприладів, які значно відрізняються друг від друга масогабаритними показниками, а також трудний приступ до клемників і проводів, що знаходяться під настилом Найбільш близьким до винаходу є розподільчий пристрій (Авт св №1737631, М к л 5 Н02К9/00), що взятий за прототип, який містить каркас коробчатого переріза із жолобами для електропроводів, електроприлади, що встановлені на каркасі, клемні затискачі та електропроводку Недоліком такого пристрою є велика металоємність каркасів із жолобами, обмеження зони обслуговування електроприладів, збільшення габаритних розмірів В основу винаходу поставлене завдання зниження металоємності, покращення умов обслуговування та зниження габаритних розмірів Поставлене завдання досягається тим, що в розподільчому пристрої, що містить каркас коробчатого перерізу із електроприладами і електропроводку, каркас виконаний з двох частин із рознімними з'єднаннями, при цьому верхня частина мас П-подібну раму у вертикальній площині та Тподібну раму у горизонтальній площині, які об'єднані загальним стояком На фіг 1 зображений розподільчий пристрій (загальний вид), на фіг 2 - вид за стрілкою А Розподільчий пристрій містить нижній каркас 1, верхній каркас 2, які виконані у вигляді контурів З коробчатого перерізу, електричні прилади 4, 5, 6, 7, раму 8 П-подібного перерізу у вертикальній площині, раму 9 Т-подібного перерізу у горизонтальній площині Обидві рами мають загальний стояк Нижній 1 и верхній 2 каркаси з'єднані між собою за допомогою рознімних з'єднань 11 Електричні прилади 4, 6, 7 мають відносно невелику масу, встановлюються на верхньому каркасі 2 і на рамі, яка входить до нього, 9 Т-подібного перерізу у горизонтальній площині, що дозволяє збільшити зону обслуговування електричних приладів 6, 7 з обох сторін розподільчого пристрою и виконати каркас 2 порівняно невеликої металоємності Електричні прилади зі значно великою масою 5 встановлюються на нижньому каркасі 1 і охоплюються П-подібною рамою 9, яка має загальний стояк 10 із Т-подібною рамою 9 РОЗНІМНІ з'єднання 11 дозволяють знімати та встановлювати електроприлади 4, 6, 7 одночасно із верхнім каркасом 2, що знижує трудомісткість обслуговування та ремонту розподільчого пристрою ю ю 54151 A .„ j J ФІГ.2 TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
