Борона з пружинними зубами
Формула / Реферат
Борона з пружинними зубами, що містить шарнірно з'єднані секції на рамі, до якої прикріплені трубчасті осі, які з'єднані між собою болтовим з'єднанням з закріпленими на них пружинними зубами, яка відрізняється тим, що здовжена частина зуба виконана зігнутою з прямолінійною ділянкою, яка має демпферний виток, а виток для кріплення зуба зміщений в сторону від здовженої частини зуба.
Текст

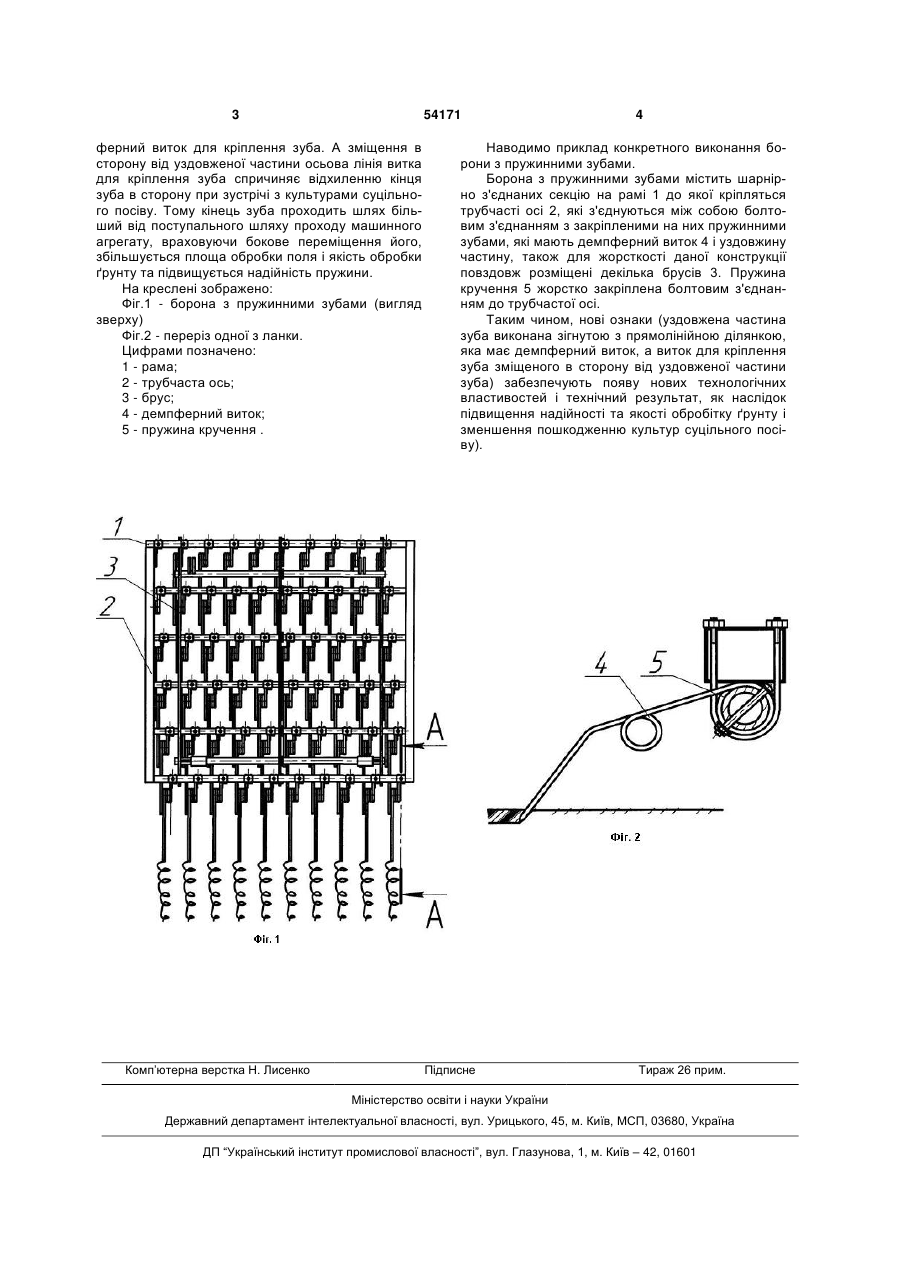

Борона з пружинними зубами, що містить шарнірно з'єднані секції на рамі, до якої прикріплені 3 54171 ферний виток для кріплення зуба. А зміщення в сторону від уздовженої частини осьова лінія витка для кріплення зуба спричиняє відхиленню кінця зуба в сторону при зустрічі з культурами суцільного посіву. Тому кінець зуба проходить шлях більший від поступального шляху проходу машинного агрегату, враховуючи бокове переміщення його, збільшується площа обробки поля і якість обробки ґрунту та підвищується надійність пружини. На креслені зображено: Фіг.1 - борона з пружинними зубами (вигляд зверху) Фіг.2 - переріз одної з ланки. Цифрами позначено: 1 - рама; 2 - трубчаста ось; 3 - брус; 4 - демпферний виток; 5 - пружина кручення . Комп’ютерна верстка Н. Лиcенко 4 Наводимо приклад конкретного виконання борони з пружинними зубами. Борона з пружинними зубами містить шарнірно з'єднаних секцію на рамі 1 до якої кріпляться трубчасті осі 2, які з'єднуються між собою болтовим з'єднанням з закріпленими на них пружинними зубами, які мають демпферний виток 4 і уздовжину частину, також для жорсткості даної конструкції повздовж розміщені декілька брусів 3. Пружина кручення 5 жорстко закріплена болтовим з'єднанням до трубчастої осі. Таким чином, нові ознаки (уздовжена частина зуба виконана зігнутою з прямолінійною ділянкою, яка має демпферний виток, а виток для кріплення зуба зміщеного в сторону від уздовженої частини зуба) забезпечують появу нових технологічних властивостей і технічний результат, як наслідок підвищення надійності та якості обробітку ґрунту і зменшення пошкодженню культур суцільного посіву). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHarrow with spring teeth
Автори англійськоюDovzhenko Volodymyr Oleksandrovych
Назва патенту російськоюБорона с пружинными зубьями
Автори російськоюДовженко Владимир Александрович
МПК / Мітки
МПК: A01B 19/00
Мітки: борона, пружинними, зубами
