Водолічильник-мокрохід

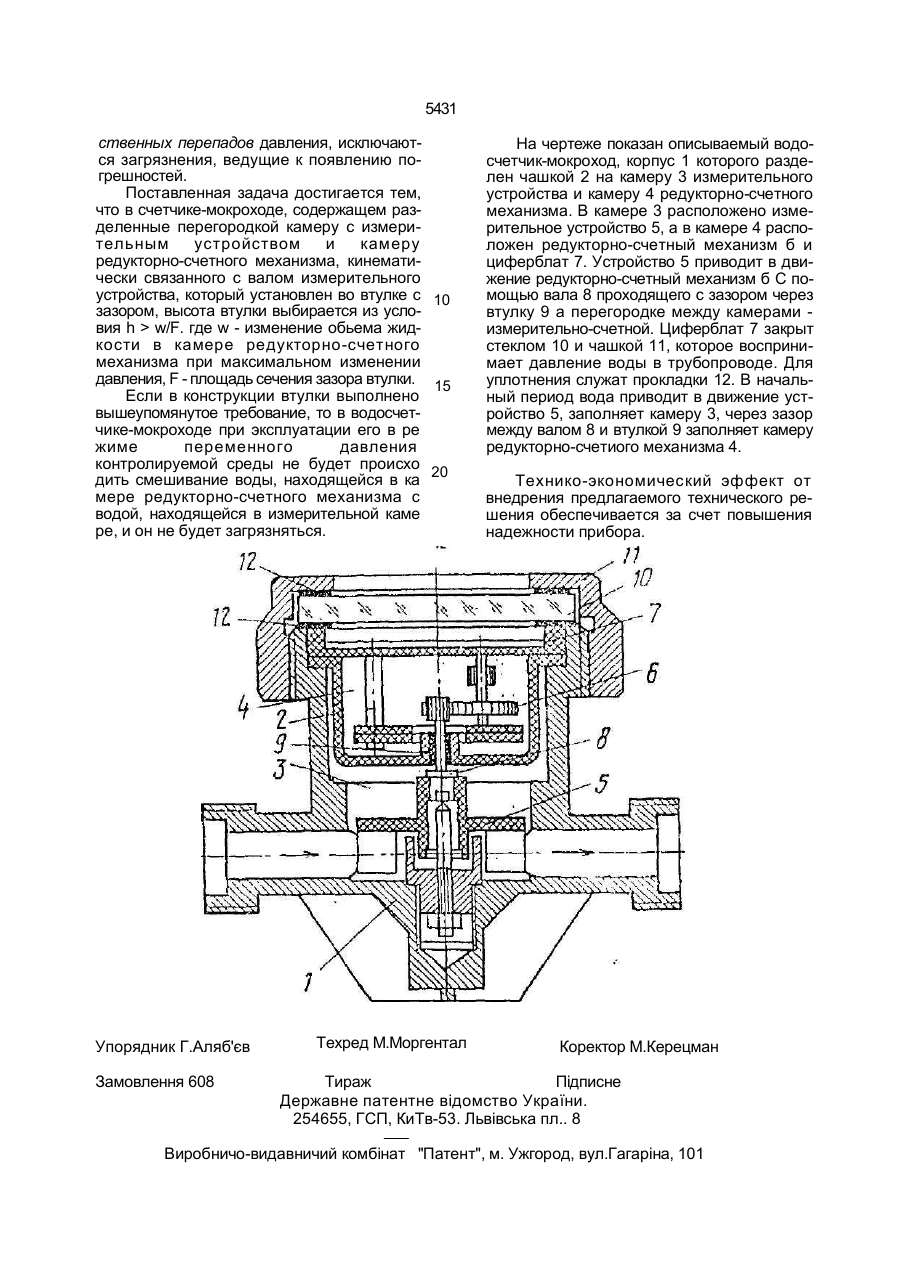

УКРАЇНА (i9) \-*r~\Hi) O4v5 I (13) С1 (5i)5G01_F3/l_0_ ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ВОДОЛІЧИЛЬНИК - МОКРОХІД 1 (20)94250674,05.10 93 (21)4883011/10 (22)29 10 90.SU (46)28 12.94. Бюл Kb 7-і (56) Авторское свидетельство СССР № 336522, кл. G 01 F 3/10, 1969, (71}Аляб'єв Грігорій Івановіч (72) Аляб'єв Грігорій Івановіч (73)Аляб'єв Грігорій Івановіч. (RU) ру с измерительным устройством и камеру редукторно-счетного механизма, кинематически связанного с валом измерительного устройства, который установлен ео йтулке с зазором, о т л и ч а ю щ и й с я тем, что высота втулкч-і h выбирается из условия h > h > -j , (57) Водосчетчик-мокроход, содержащий разделенные перегородкой с втулкой каме где w - изменение объема жидкости в камере редукторно-счетного механизма при максимальном изменении давления; F - площадь сечения зазора втулки. Изобретение относится к контрольноизмерительной аппаратуре сельских, городских и промышленных водопроводных сооружении Наиболее близким к заявляемому является водосчетчик-мокроход. содержащий разделенные перегородкой с втулкой камеру с измерительным устройством и камеру редукторно-счетного механизма, кинематически связанного с валом измерительного устройства, который установлен во втулке с зазором. При этом зазор между валом измерительного устройства и втулкой в перегородке, между измерительной камерой и камерой редукторно-счетного механизма, выполнен не более удвоенной толщины пограничного слоя в зазоре Вода, поступивш ая в к аме ру ред у кт ор но- сч е тн ог о механизма, при постановке аодосчетчика в водопроводную линию, остается в ней, без обмена с протекающей через водосчетчик водой, в процессе всей работы па пинии, т.к. этому препятствует атмосферное давление, вращающаяся в зазоре вода, вместе с осью крыльчатки, вектор скорости которой распо ложен в плоскости перпендикулярной движению жидкости из измерительной камеры в камеру редукторно счетного механизма. Кроме того, на течение жидкости по каналам малого размера существенное влияни е о ка зы ваю т гр ан ичн ые у сл ов ия , обусловленные силами молекулярного взаимодействия, действующие на границе раздела жидкой и твердой фазы, причем, чем ближе к твердой фазе действие сил усиливается, скорость течения уменьшается, а на самой твердой фазе скорость течения равна нулю Вышеуказанное устройство обеспечивает работу водосчетчикэ-мокрохода без загрязнения, за исключением случая, когда загрязнение вызывается повышением давления а водопроводной сети. В основу изобретения поставлена задача исключить в водосчетчике-мокроходе, путем выбора оптимального размера элементов, смешивание воды, находящейся в камере редукторно-счетного механизма, с водой, находящейся ъ измерительной камере в результате чего даже в условиях суще СП со ІО 5431 ственных перепадов давления, исключаются загрязнения, ведущие к появлению погрешностей. Поставленная задача достигается тем, что в счетчике-мокроходе, содержащем разделенные перегородкой камеру с измерительным устройством и камеру редукторно-счетного механизма, кинематически связанного с валом измерительного устройства, который установлен во втулке с 10 зазором, высота втулки выбирается из условия h > w/F. где w - изменение обьема жидкости в камере редукторно-счетного механизма при максимальном изменении давления, F - площадь сечения зазора втулки. 15 Если в конструкции втулки выполнено вышеупомянутое требование, то в водосчетчике-мокроходе при эксплуатации его в ре жиме переменного давления контролируемой среды не будет происхо 20 дить смешивание воды, находящейся в ка мере редукторно-счетного механизма с водой, находящейся в измерительной каме ре, и он не будет загрязняться. Упорядник Г.Аляб'єв Замовлення 608 Техред М.Моргентал На чертеже показан описываемый водосчетчик-мокроход, корпус 1 которого разделен чашкой 2 на камеру 3 измерительного устройства и камеру 4 редукторно-счетного механизма. В камере 3 расположено измерительное устройство 5, а в камере 4 расположен редукторно-счетный механизм б и циферблат 7. Устройство 5 приводит в движение редукторно-счетный механизм б С помощью вала 8 проходящего с зазором через втулку 9 а перегородке между камерами измерительно-счетной. Циферблат 7 закрыт стеклом 10 и чашкой 11, которое воспринимает давление воды в трубопроводе. Для уплотнения служат прокладки 12. В начальный период вода приводит в движение устройство 5, заполняет камеру 3, через зазор между валом 8 и втулкой 9 заполняет камеру редукторно-счетиого механизма 4. Технико-экономический эффект от внедрения предлагаемого технического решения обеспечивается за счет повышения надежности прибора. Коректор М.Керецман Тираж Підписне Державне патентне відомство України. 254655, ГСП, КиТв-53. Львівська пл.. 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
