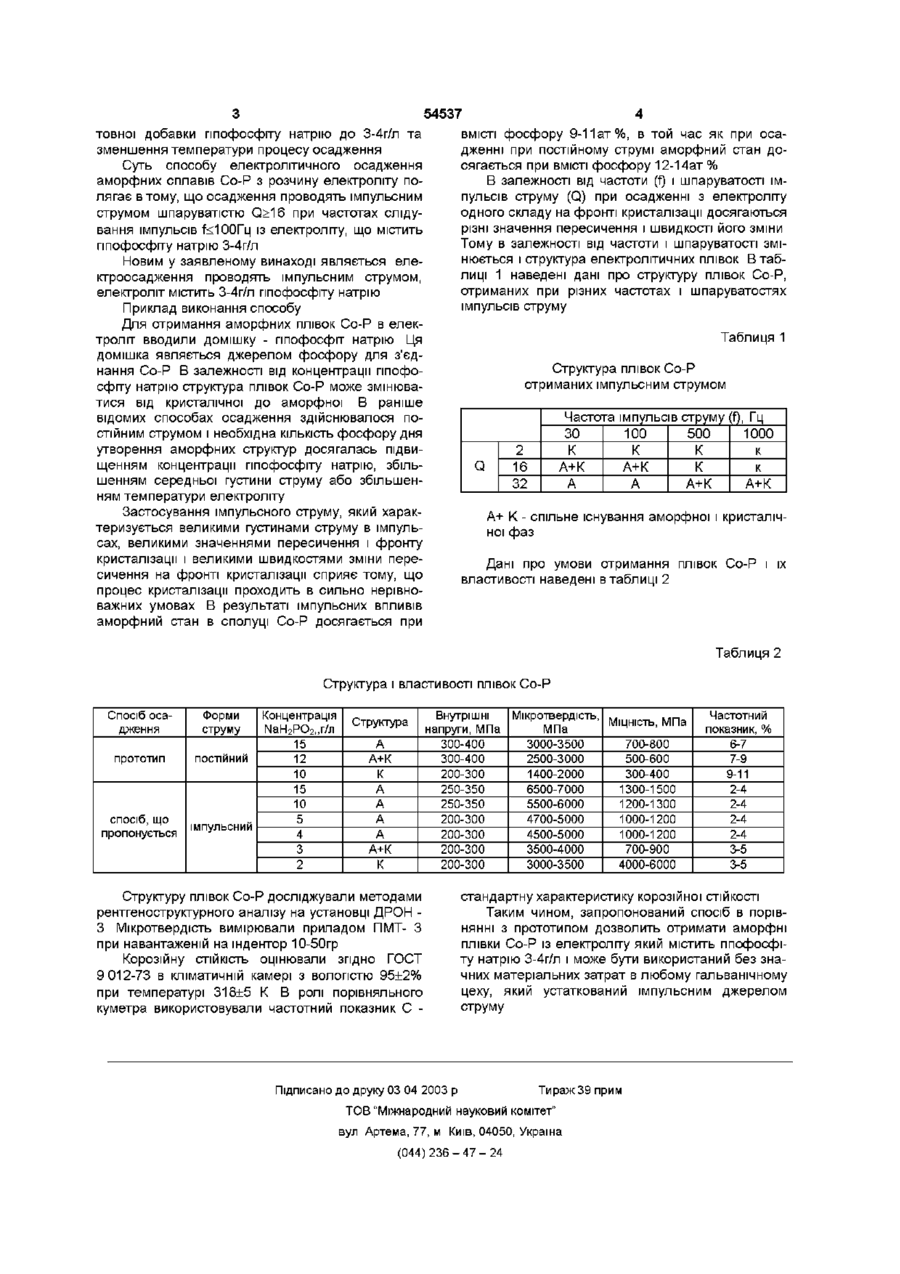

Спосіб електролітичного осадження аморфних сплавів кобальт-фосфор

Номер патенту: 54551

Опубліковано: 17.03.2003

Автори: Гулівець Олексій Миколайович, Ганич Руслан Пилипович, Штапенко Едуард Пилипович, Гаджилов Михайло Валентинович, Заблудовьский Володимир Олександрович, Грибок Віолета Святославівна

МПК: C25D 5/00

Мітки: залізо-фосфор, аморфних, спосіб, електролітичного, сплавів, осадження

Формула / Реферат:

Спосіб електролітичного осадження аморфних сплавів залізо-фосфор, який передбачає дію струму на розчин електроліту, котрий містить домішку гіпофосфіту натрію, який відрізняється тим, що осадження проводять імпульсним струмом шпаруватістю, меншою або рівною 8, при частотах слідування імпульсів струму, більших або рівних 30 Гц, із електроліту, що містить гіпофосфіту натрію 4 г/л.

Номер патенту: 28326

Опубліковано: 16.10.2000

Автори: Дорогань Тетяна Євгенівна, Буров Леонід Михайлович, Есаулов Михайло Олексійович

МПК: C25D 3/56

Мітки: спосіб, аморфних, групи, заліза, електролітичного, осадження, вольфраму, сплавів, металами

Формула / Реферат:

Способ электролитического осаждения аморфных сплавов вольфрама с металлами группы железа, включающий приготовление электролита и осаждение, отличающийся тем, что электролитическое осаждение ведут из электролита, содержащего двухвалентные ионы железа, кобальта или никеля в количестве 1,5-2,5 г/л в пересчете на металл, вольфраматионы - 25-30 г/л в пересчете на металл, лимонную кислоту - 50-100 г/л, в электролит вводят водный раствор аммиака,...

Номер патенту: 23938

Опубліковано: 31.08.1998

Автори: Корчинський Георгій Антонович, Гандзій Марія Василівна, Ющенко Тетяна Іванівна

МПК: C25D 3/02

Мітки: стибію, електролітичного, поверхню, металічну, осадження, спосіб, виробів

Формула / Реферат:

1. Спосіб електролітичного осадження стибію на металічну поверхню виробів, який здійснюють при температурі 30-60°С та густині струму 1,0-1,5 А/дм , в електроліті, який містить 70-100 г/л стибієво-виннокислого калію та 70-100 r/л трилону Б, який  відрізняється тим, що перед електролітичним осадженням стибію зразки витримують на протязі 3 хвилин в розчині соляної кислоти і проводять у ньому катодну обробку, після чого активують поверхню зразків...

Номер патенту: 34255

Опубліковано: 15.02.2001

Автори: Гордієнко Ольга Анатоліївна, Євсєєва Марія Василівна, Звуздецька Надія Сергіївна, Корчинський Георгій Антонович

МПК: C25C 1/00

Мітки: отримання, електролітичного, сплаву, стибій, мідь, спосіб

Текст:

...невелику кількість стибію. Даний спосіб дозволяє отримати мідь-стибієве покриття, яке володіє захисно-декоративними властивостями при підвищеній твердості і високій адгезії до мідної основи. Поставлена задача досягається тим, що електролітичне отримання сплаву мідь-стибій, який полягає в попередній підготовці мідного електрода, сумісному відновленні купрум(2+)-та стибій-(3+)-іонів, проводять з розчину такого складу, мас. %: Оксид-вода...

Номер патенту: 48648

Опубліковано: 15.08.2002

Автори: Бєсов Анатолій Володимирович, Степанчук Анатолій Миколайович, Маслюк Віталій Арсенійович

МПК: B22F 3/12

Мітки: виготовлення, порошків, нанесення, газотермічних, медичні, спосіб, кобальт-хромових, покриттів, сплавів, вироби

Формула / Реферат:

Спосіб виготовлення порошків кобальт-хромових сплавів для нанесення газотермічних покриттів на медичні вироби, що включає змішування вихідних кобальт-хромових компонентів, пресування, введення домішок, спікання, подрібнення і розсіювання, який відрізняється тим, що  як вихідні компоненти використовують їхні оксиди, що змішують у стехіометричній пропорції, пресують, відновлюють, подрібнюють, до порошку отриманого сплаву Co-Ni-Mo додають...
