Вузол кріплення суміжних панелей до опори

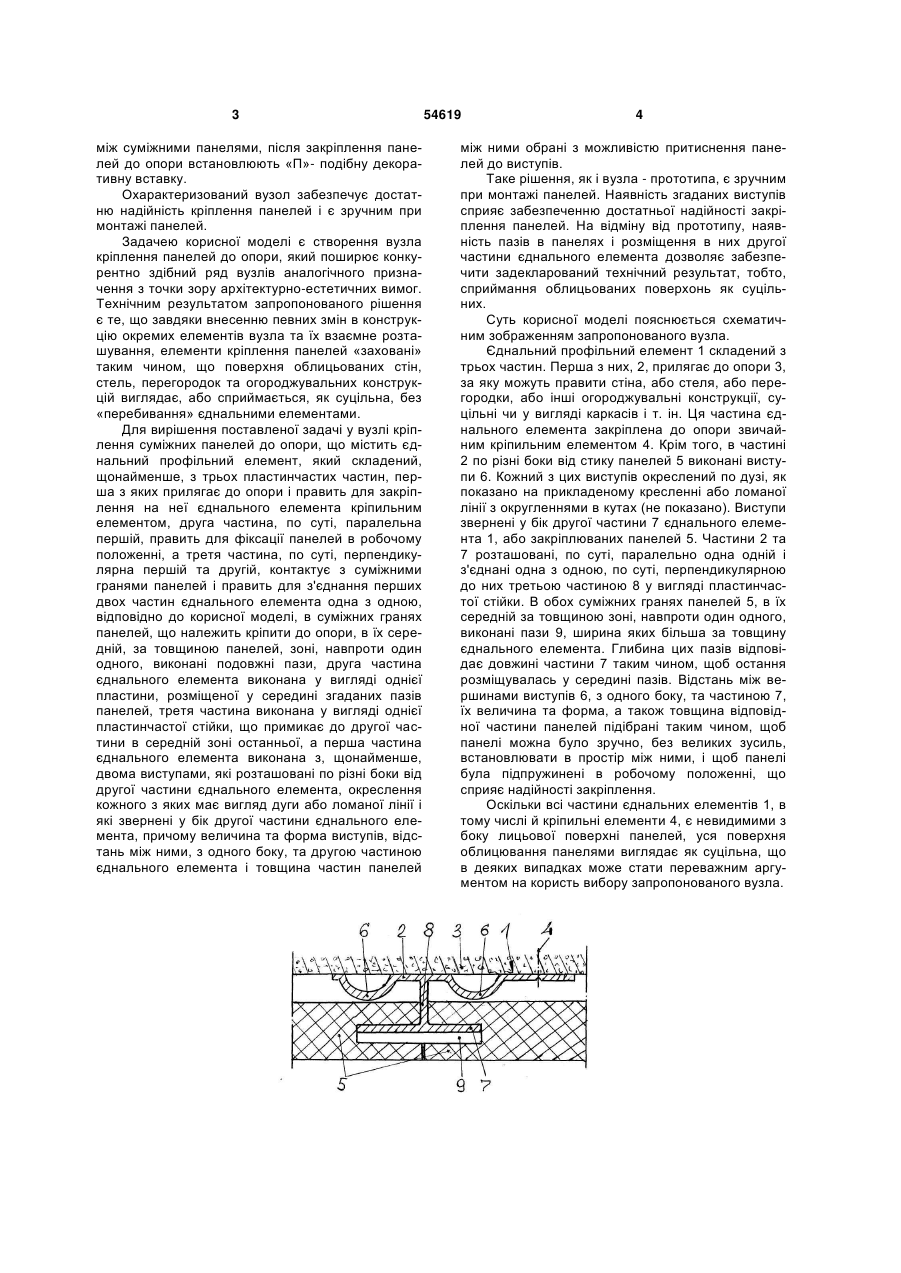

Вузол кріплення суміжних панелей до опори, що містить єднальний профільний елемент, який складений щонайменше з трьох частин, перша з яких прилягає до опори і служить для закріплення на ній єднального елемента кріпильним елементом, друга частина, по суті, паралельна першій, служить для фіксації панелей в робочому положенні, а третя частина, по суті, перпендикулярна першій та другій, контактує з суміжними гранями панелей і служить для з'єднання перших двох частин єднального елемента одна з одною, який від 3 між суміжними панелями, після закріплення панелей до опори встановлюють «П»- подібну декоративну вставку. Охарактеризований вузол забезпечує достатню надійність кріплення панелей і є зручним при монтажі панелей. Задачею корисної моделі є створення вузла кріплення панелей до опори, який поширює конкурентно здібний ряд вузлів аналогічного призначення з точки зору архітектурно-естетичних вимог. Технічним результатом запропонованого рішення є те, що завдяки внесенню певних змін в конструкцію окремих елементів вузла та їх взаємне розташування, елементи кріплення панелей «заховані» таким чином, що поверхня облицьованих стін, стель, перегородок та огороджувальних конструкцій виглядає, або сприймається, як суцільна, без «перебивання» єднальними елементами. Для вирішення поставленої задачі у вузлі кріплення суміжних панелей до опори, що містить єднальний профільний елемент, який складений, щонайменше, з трьох пластинчастих частин, перша з яких прилягає до опори і править для закріплення на неї єднального елемента кріпильним елементом, друга частина, по суті, паралельна першій, править для фіксації панелей в робочому положенні, а третя частина, по суті, перпендикулярна першій та другій, контактує з суміжними гранями панелей і править для з'єднання перших двох частин єднального елемента одна з одною, відповідно до корисної моделі, в суміжних гранях панелей, що належить кріпити до опори, в їх середній, за товщиною панелей, зоні, навпроти один одного, виконані подовжні пази, друга частина єднального елемента виконана у вигляді однієї пластини, розміщеної у середині згаданих пазів панелей, третя частина виконана у вигляді однієї пластинчастої стійки, що примикає до другої частини в середній зоні останньої, а перша частина єднального елемента виконана з, щонайменше, двома виступами, які розташовані по різні боки від другої частини єднального елемента, окреслення кожного з яких має вигляд дуги або ломаної лінії і які звернені у бік другої частини єднального елемента, причому величина та форма виступів, відстань між ними, з одного боку, та другою частиною єднального елемента і товщина частин панелей 54619 4 між ними обрані з можливістю притиснення панелей до виступів. Таке рішення, як і вузла - прототипа, є зручним при монтажі панелей. Наявність згаданих виступів сприяє забезпеченню достатньої надійності закріплення панелей. На відміну від прототипу, наявність пазів в панелях і розміщення в них другої частини єднального елемента дозволяє забезпечити задекларований технічний результат, тобто, сприймання облицьованих поверхонь як суцільних. Суть корисної моделі пояснюється схематичним зображенням запропонованого вузла. Єднальний профільний елемент 1 складений з трьох частин. Перша з них, 2, прилягає до опори 3, за яку можуть правити стіна, або стеля, або перегородки, або інші огороджувальні конструкції, суцільні чи у вигляді каркасів і т. ін. Ця частина єднального елемента закріплена до опори звичайним кріпильним елементом 4. Крім того, в частині 2 по різні боки від стику панелей 5 виконані виступи 6. Кожний з цих виступів окреслений по дузі, як показано на прикладеному кресленні або ломаної лінії з округленнями в кутах (не показано). Виступи звернені у бік другої частини 7 єднального елемента 1, або закріплюваних панелей 5. Частини 2 та 7 розташовані, по суті, паралельно одна одній і з'єднані одна з одною, по суті, перпендикулярною до них третьою частиною 8 у вигляді пластинчастої стійки. В обох суміжних гранях панелей 5, в їх середній за товщиною зоні, навпроти один одного, виконані пази 9, ширина яких більша за товщину єднального елемента. Глибина цих пазів відповідає довжині частини 7 таким чином, щоб остання розміщувалась у середині пазів. Відстань між вершинами виступів 6, з одного боку, та частиною 7, їх величина та форма, а також товщина відповідної частини панелей підібрані таким чином, щоб панелі можна було зручно, без великих зусиль, встановлювати в простір між ними, і щоб панелі була підпружинені в робочому положенні, що сприяє надійності закріплення. Оскільки всі частини єднальних елементів 1, в тому числі й кріпильні елементи 4, є невидимими з боку лицьової поверхні панелей, уся поверхня облицювання панелями виглядає як суцільна, що в деяких випадках може стати переважним аргументом на користь вибору запропонованого вузла. 5 Комп’ютерна верстка А. Крижанівський 54619 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
