Склонаповнена композиція

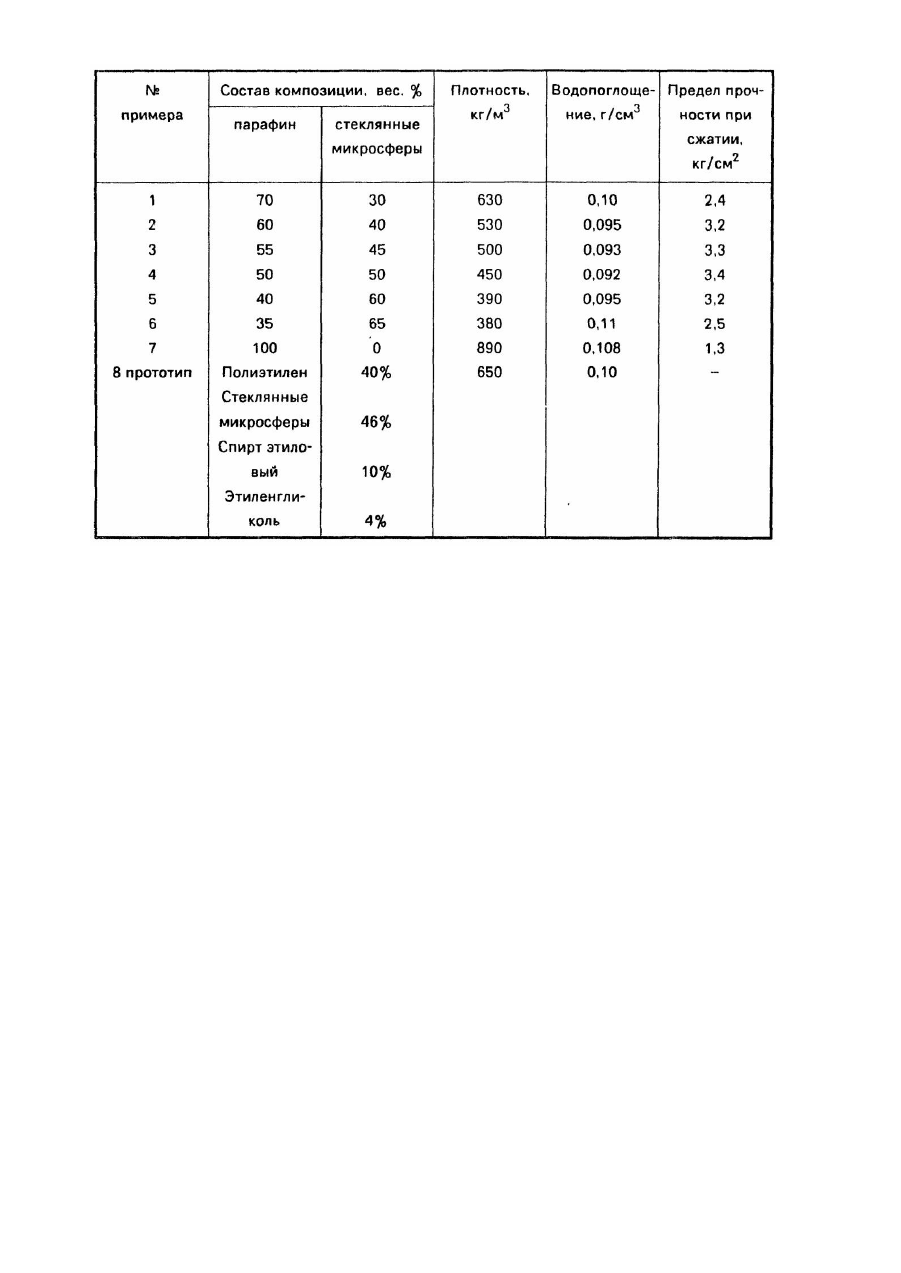

Изобретение относится к композиционным материалам, используемым в качестве заполнителя объемов и элементов плавучих средств (например, буев, глубоководных поплавков донных станций, средств рыбного лова) и находят применение в малотоннажном судостроении. Известна стеклонаполненная композиция [1], содержащая, в вес. %: высокомолекулярный полимер 5-92 линейный полиэтилен 3-20 стеклянные микросферы 5-50 К недостаткам известной композиции относятся ее высокая плотность и водопоглощение при значительных гидростатических нагрузках. Известна стеклонаполненная композиция [2], содержащая полые стеклянные микросферы в качестве наполнителя и пенополиуретан в качестве связующего при следующем соотношении, в вес. %: пенополиуретан 60 полые стеклянные микросферы 35 полые воздушные микросферы 5 свинцовый порошок 5 Недостатком известной композиции является высокое водопоглощение. Наиболее близкой по технической сущности и выбранной в качестве прототипа является стеклонаполненная композиция [3], содержащая в мас. %: ПЭ высокомолекулярный 40-50 стеклянные полые микросферы 46 спирт этиловый 10 этиленгликоль 4 Материал получают п утем перемешивания компонентов, заливкой в форму и отверждением при температуре 115-145°С в течение 4 часов при толщине слоя композиции 40-60 мм. Общими существенными признаками известной и предлагаемой стеклонаполненных композиций являются; полые стеклянные микросферы и связующее. К причинам, Препятствующим достижению требуемого технического результата при использовании известной композиции, относятся ее сравнительно высокая плотность и водопоглощение при больших гидростатических нагрузках. В основу изобретения положена задача разработать стеклонаполненную композицию, которая бы при использовании другого связующего обеспечивала снижение водопоглощения и плотности. Поставленная задача решается тем, что стеклонаполненная композиция, содержащая полые стеклянные микросферы и связующее, согласно изобретению, содержит в качестве связующего парафин при следующем соотношении компонентов, вес. %: полые стеклянные микросферы 40-60 парафин 40-60 В результате осуществления изобретения удается снизить плотность материала до 390-530 кг/м 3. При изготовлении композиции использовали полые стеклянные микросферы по ТУ 6-11367-75; парафин по ГОСТ 23683-79; глицерин по ГОСТ 6259-75. Смесь получали простым перемешиванием компонентов, которое осуществляли с помощью мешалки РТ-1 (ТУ 64-1-1505-79). Мешалку помещали в реактор. Затем в реактор заливали глицерин и разогревали последний до температуры 200-210°С. Смесь, нагретую до температуры 80100°С, перемешивали в течение 3-5 минут. Затем мешалку извлекали из реактора. Полученную массу из мешалки выливали в форму размерами 100х100х100 мм и выдерживали ее в последней 2 часа при комнатной температуре. Испытание образцов на предел прочности при сжатии и на водопоглощение при давлении 30±0,1 кг/см 2 осуществляли по ГОСТ 17177-87. Стеклонаполненную композицию получают следующим образом. К необходимому количеству разогретого до 80-100°С парафина добавляли полые стеклянные микросферы, перемешивали 3-5 минут. Полученную массу выливали в форму и выдерживали о течение 2 часов при комнатной температуре. Затем определяли прочность и водопоглощение полученного материала. Свойства полученной стеклонаполненной композиции хорошо воспроизводимы от серии к серии. Далее приводятся сведения, потверждающие возможность осуществления изобретения. Пример 1. 200 г парафина разогревали до температуры 90°С, добавляли 85,7 г полых стеклянных микросфер и перемешивали в течение 5 минут до равномерной консистенции. Затем полученную массу выливали в форму и выдерживали при температуре 25±2°С, Состав и свойства стеклонаполненной композиции приведены в примере 1 таблицы. Водопоглощение приготовленной композиции, которая содержит запредельные количества компонентов, такое же, как у прототипа. Примеры 2-6. Поступали так, как описано в примере 1, за исключением того, что изменяли содержание компонентов. Если содержание компонентов в пределах заявляемого интервала (примеры 2-5 таблицы) водопоглощение ниже, чем у прототипа. Если содержание парафина ниже заявляемого интервала, а содержание полых стеклянных микросфер выше заявляемого интервала (пример 6 таблицы) - водопоглощение превышает соответствующий показатель прототипа. В примере 7 таблицы приведены данные по водопоглощению, плотности и пределу прочности чистого парафина, В примере 8 таблицы приведены данные по водопоглощению и плотности композиционного материала-прототипа, имеющего следующий процентный состав: полиэтилен 40 стеклянные микросферы 46 спирт этиловый 10 этиленгликоль 4 Приведенные в таблице данные показывают, что в пределах заявляемого интервала водопоглощение заявляемого материала ниже, чем у прототипа. Таким образом заявляемая стеклонаполненная композиция обладает более низкой плотностью и водопоглощением по сравнению с прототипом. Использование стеклонаполненной композиции при заполнении объемов и элементов плавучи х средств позволяет упростить технологический процесс (исключается отверждение при высоких температурах).
