Змішувач гідроциклонної установки

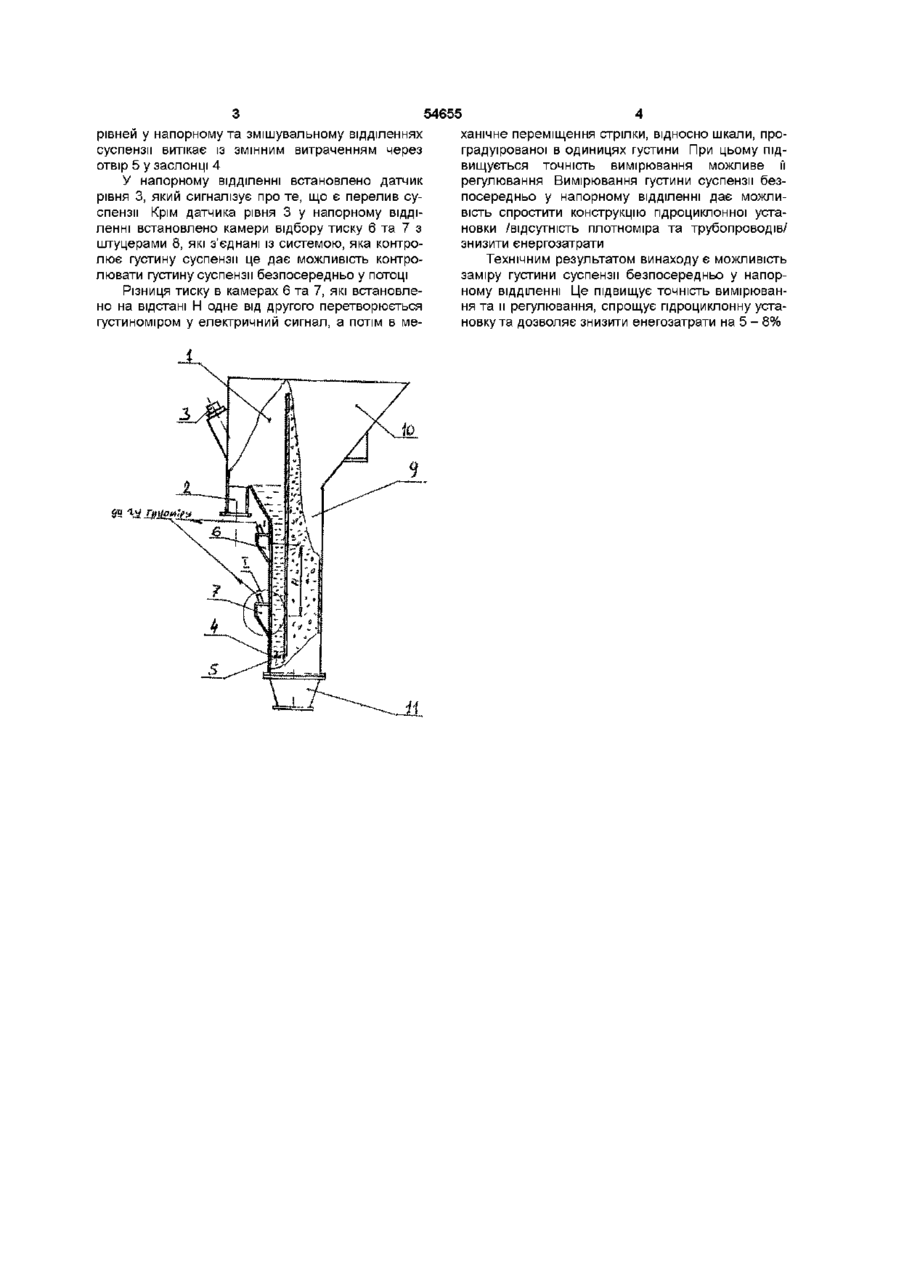

Змішувач пдроциклонної установки, який містить напірне відділення із заслінкою, зливним патрубком та датчиком рівня, змішувальне відділення та камеру, яка об'єднує ці відділення, який відрізняється тим, що у напірному відділенні встановлено камери відбору тиску Винахід стосується гірничо-збагачувального устаткування, зокрема допоміжного обладнання установки для збагачення корисних копалин у ваших середовищах ВІДОМІ однокамерні та двокамерні змішувачі, які вгодять до комплексу пдроциклонної установки, описані у книзі "Справочник по обогащению углей" под редакцией И С Вяагова и др М Недра, 1984 стр 212 Змішувачи містять змішувальне та напорне відділення, які у нижній частині об'єднані у загальну воронку, ВІДВІДНИЙ патрубок, датчик рівня Недоліком відомого змішувача є те, що він контро лею тільки необхідний рівень суспензії, а вимір густини суспензії проводиться через систему трубопроводів у потоці, який мав густину більше ніж густина суспензії, яка надходить до гідроциклону із змішувача Прототипом винаходу прийняте змішувач, який описано у книзі "Наладка и регулировка оборудования для обогащения углей в тяжелых среда, ", авт Хайдакин ВИ, и др , М , Недра, 1982, стр 74-75 Змішувач містить напорне відділення із заслонкою, зливним патрубком та датчиком рівня, змішувальне відділення та камеру яка об'єднує ці відділення Недоліком прототипу, як і аналога, є те, що він мав недостатню функціональну можливість, яка складається у тому, що відомий змішувач контролює тільки рівень суспензії Для заміру гущини суспензію відбирають із регулювального бака її через систему трубопроводів вона надходить до густиноміра, при цьому точність заміру знижується Густина суспензії, яка надходить у гідроциклон як правило нижча тому що вона частково розбавляється водою, яка заноситься дешламованим матеріалом, а вимір густини проводиться у відведеному через систему трубопроводів потоці, у якому густина вища ніж густина суспензії, яка надходить до гідроциклону В основу винаходу поставлено задачу створення змішувача пдроциклонної установки, у якому можливо було б заміряти густину суспензії Поставлена задача вирішується тим, що у змішувачі пдроциклонної установки, який містить напорне відділення із заслонкою, зливник патрубком та датчиком рівня, змішувальне відділення та камеру, яка об'єднує відділення, стосовно винаходу у напорному відділенні встановлені камери відбору тиску На фіг 1 зображено загальний вид змішувача На фіг 2 місце 1 на фіг 1 Змішувач містить напорне відділення 1, зливний патрубок 2, та датчик рівня З У нижній частині напорного відділення 1 закріплено заслон у 4 з отвіром 5 У напорному відділенні 1 встановлено камери відбору тиску 6 та 7 з штуцерами 8, які з'єднані з системою, контролюючою густину суспензії /на кресленнях не показано/ Розмір Н між камерами залежить від типу дифманометру та становить 0,5м До напорного відділення 1 прилягає змішувальне відділення 9 з загрузочною частиною 10 Напорне відділення 1 та змішувальне відділення з'єднані камерою її Змішувач працює таким чином Вугілля та суспензія надходить до змішувального відділення 9, а до напорного відділення надходить потік суспензії В залежності від перепаду ю ю (О ю 54655 рівнеи у напорному та змішувальному відділеннях ханічне переміщення стрілки, відносно шкали, просуспензії витікає із змінним витраченням через градуїрованої в одиницях густини При цьому підотвір 5 у заслонці 4 вищується точність вимірювання можливе її У напорному відділенні встановлено датчик регулювання Вимірювання густини суспензії безрівня 3, який сигналізує про те, що є перелив супосередньо у напорному відділенні дає можлиспензії Крім датчика рівня 3 у напорному віддівість спростити конструкцію пдроциклонної усталенні встановлено камери відбору тиску 6 та 7 з новки /відсутність плотноміра та трубопроводів/ штуцерами 8, які з'єднані із системою, яка контрознизити енергозатрати лює густину суспензії це дає можливість контроТехнічним результатом винаходу є можливість лювати густину суспензії безпосередньо у потоці заміру густини суспензії безпосередньо у напорному відділенні Це підвищує точність вимірюванРізниця тиску в камерах 6 та 7, які встановленя та и регулювання, спрощує пдроциклонну устано на відстані Н одне від другого перетворюється новку та дозволяє знизити енегозатрати на 5 - 8% густиноміром у електричний сигнал, а потім в ме
