Енергетичний вузол установки гідроударної обробки

Завантажити PDF файл.

Формула / Реферат

1. Енергетичний вузол установки гідроударної обробки, який містить ствол з розміщеним у ньому поршнем-інструментом, робочу камеру з при­строєм розгерметизації і нагрівальним елементом, та пристрій компенсації тиску, який відрізняється тим, що є оснащений робочою ка­мерою зі змінним об'ємом порожнини нагріву.

2. Вузол по п. 1, який відрізняється тим, що у робочій камері з можливістю переміщення вздовж її осі встановлено розділовий поршень із зворотним клапаном, який ділить робочу камеру на дві порож­нини, одна з яких утворює порожнину нагріву, а інша є компенсаційною.

3. Вузол по п. 1 та 2, який відрізняється тим, що ком­пенсаційну порожнину робочої камери з'єднано з магістраллю подачі робо­чої рідини та пристроєм компенсації тиску.

Текст

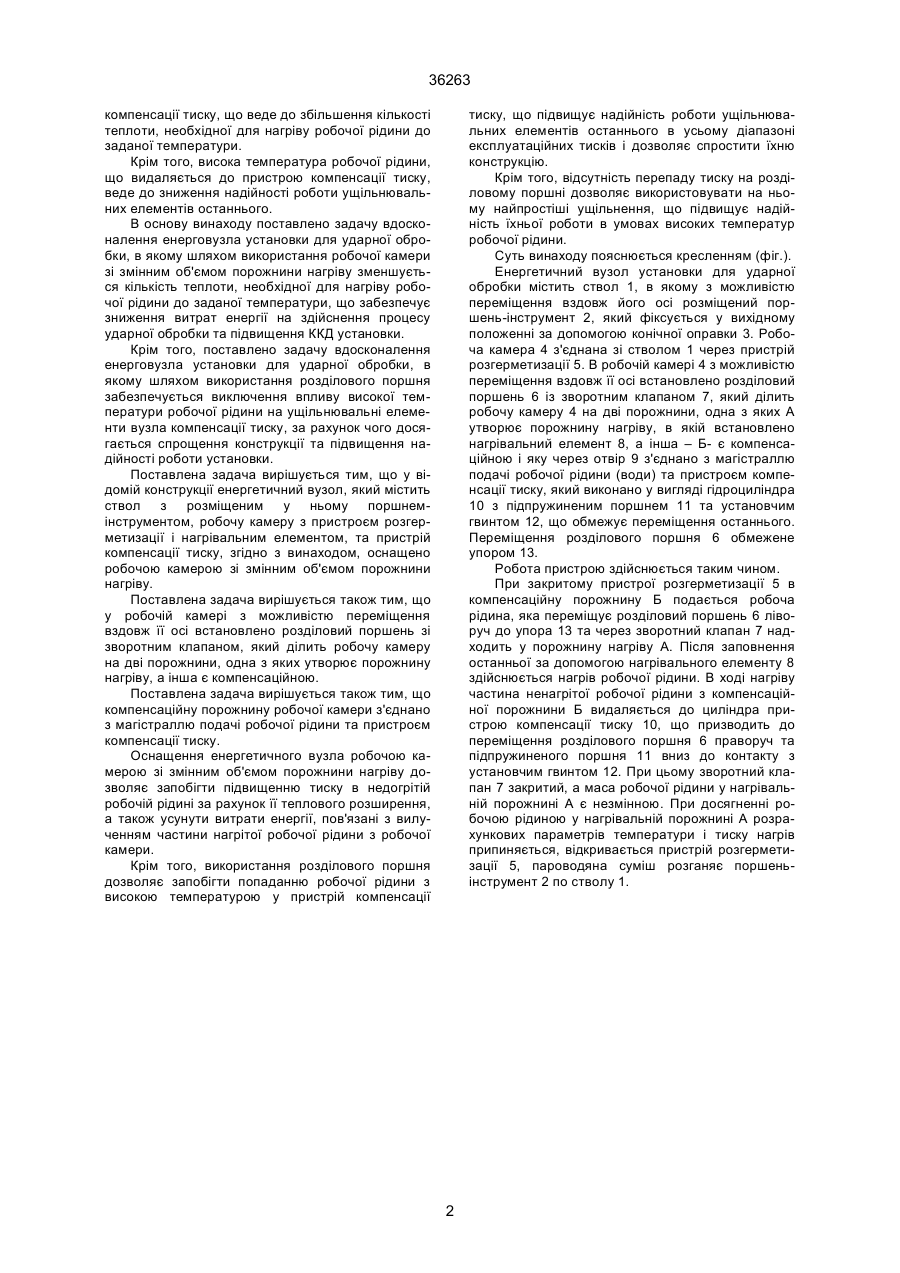

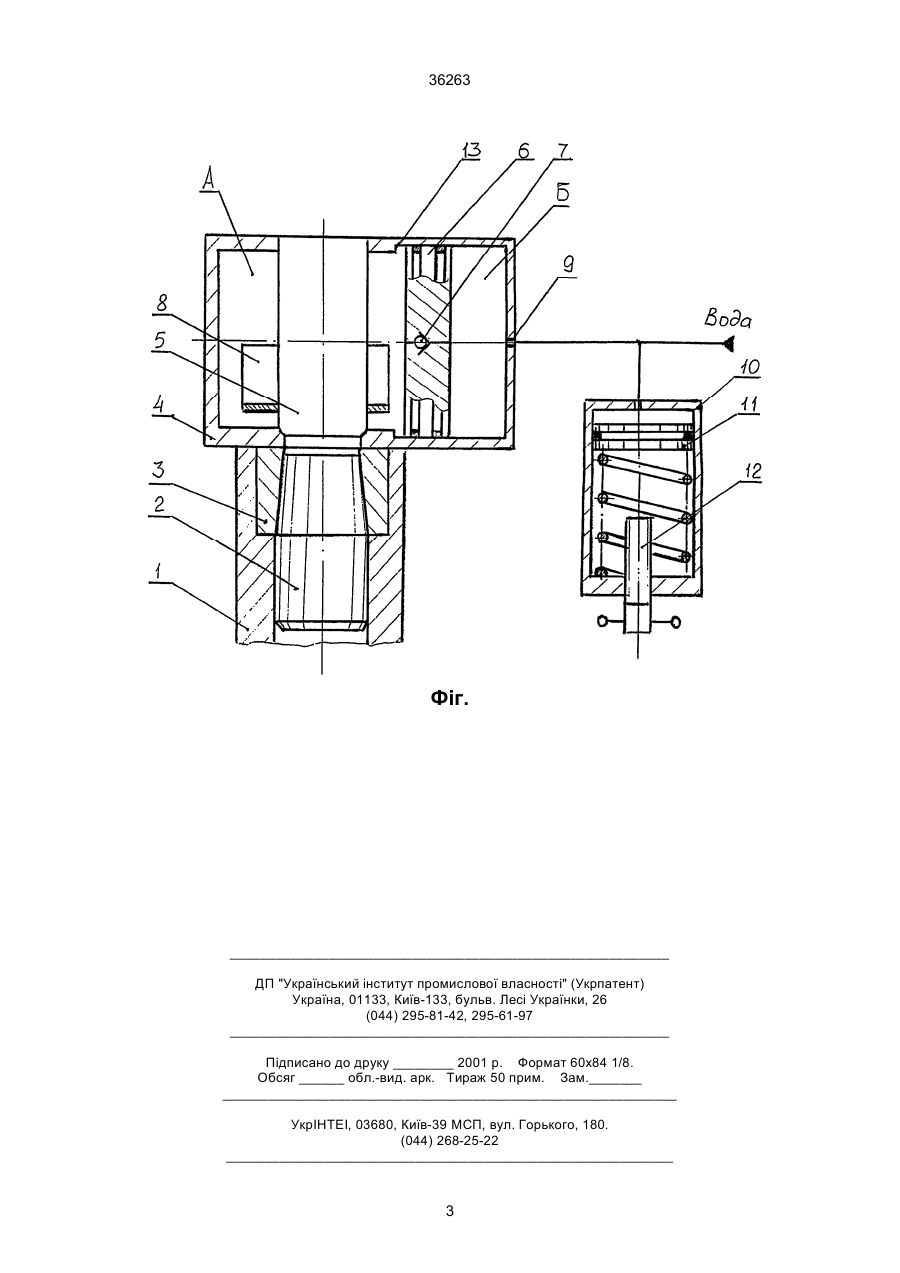

1. Енергетичний вузол установки гідроударної обробки, який містить ствол з розміщеним у ньому поршнем-інструментом, робочу камеру з пристроєм розгерметизації і нагрівальним елементом, та 36263 компенсації тиску, що веде до збільшення кількості теплоти, необхідної для нагріву робочої рідини до заданої температури. Крім того, висока температура робочої рідини, що видаляється до пристрою компенсації тиску, веде до зниження надійності роботи ущільнювальних елементів останнього. В основу винаходу поставлено задачу вдосконалення енерговузла установки для ударної обробки, в якому шляхом використання робочої камери зі змінним об'ємом порожнини нагріву зменшується кількість теплоти, необхідної для нагріву робочої рідини до заданої температури, що забезпечує зниження витрат енергії на здійснення процесу ударної обробки та підвищення ККД установки. Крім того, поставлено задачу вдосконалення енерговузла установки для ударної обробки, в якому шляхом використання розділового поршня забезпечується виключення впливу високої температури робочої рідини на ущільнювальні елементи вузла компенсації тиску, за рахунок чого досягається спрощення конструкції та підвищення надійності роботи установки. Поставлена задача вирішується тим, що у відомій конструкції енергетичний вузол, який містить ствол з розміщеним у ньому поршнемінструментом, робочу камеру з пристроєм розгерметизації і нагрівальним елементом, та пристрій компенсації тиску, згідно з винаходом, оснащено робочою камерою зі змінним об'ємом порожнини нагріву. Поставлена задача вирішується також тим, що у робочій камері з можливістю переміщення вздовж її осі встановлено розділовий поршень зі зворотним клапаном, який ділить робочу камеру на дві порожнини, одна з яких утворює порожнину нагріву, а інша є компенсаційною. Поставлена задача вирішується також тим, що компенсаційну порожнину робочої камери з'єднано з магістраллю подачі робочої рідини та пристроєм компенсації тиску. Оснащення енергетичного вузла робочою камерою зі змінним об'ємом порожнини нагріву дозволяє запобігти підвищенню тиску в недогрітій робочій рідині за рахунок її теплового розширення, а також усунути витрати енергії, пов'язані з вилученням частини нагрітої робочої рідини з робочої камери. Крім того, використання розділового поршня дозволяє запобігти попаданню робочої рідини з високою температурою у пристрій компенсації тиску, що підвищує надійність роботи ущільнювальних елементів останнього в усьому діапазоні експлуатаційних тисків і дозволяє спростити їхню конструкцію. Крім того, відсутність перепаду тиску на розділовому поршні дозволяє використовувати на ньому найпростіші ущільнення, що підвищує надійність їхньої роботи в умовах високих температур робочої рідини. Суть винаходу пояснюється кресленням (фіг.). Енергетичний вузол установки для ударної обробки містить ствол 1, в якому з можливістю переміщення вздовж його осі розміщений поршень-інструмент 2, який фіксується у вихідному положенні за допомогою конічної оправки 3. Робоча камера 4 з'єднана зі стволом 1 через пристрій розгерметизації 5. В робочій камері 4 з можливістю переміщення вздовж її осі встановлено розділовий поршень 6 із зворотним клапаном 7, який ділить робочу камеру 4 на дві порожнини, одна з яких А утворює порожнину нагріву, в якій встановлено нагрівальний елемент 8, а інша – Б- є компенсаційною і яку через отвір 9 з'єднано з магістраллю подачі робочої рідини (води) та пристроєм компенсації тиску, який виконано у вигляді гідроциліндра 10 з підпружиненим поршнем 11 та установчим гвинтом 12, що обмежує переміщення останнього. Переміщення розділового поршня 6 обмежене упором 13. Робота пристрою здійснюється таким чином. При закритому пристрої розгерметизації 5 в компенсаційну порожнину Б подається робоча рідина, яка переміщує розділовий поршень 6 ліворуч до упора 13 та через зворотний клапан 7 надходить у порожнину нагріву А. Після заповнення останньої за допомогою нагрівального елементу 8 здійснюється нагрів робочої рідини. В ході нагріву частина ненагрітої робочої рідини з компенсаційної порожнини Б видаляється до циліндра пристрою компенсації тиску 10, що призводить до переміщення розділового поршня 6 праворуч та підпружиненого поршня 11 вниз до контакту з установчим гвинтом 12. При цьому зворотний клапан 7 закритий, а маса робочої рідини у нагрівальній порожнині А є незмінною. При досягненні робочою рідиною у нагрівальній порожнині А розрахункових параметрів температури і тиску нагрів припиняється, відкривається пристрій розгерметизації 5, пароводяна суміш розганяє поршеньінструмент 2 по стволу 1. 2 36263 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Power unit of installation for hydraulic shock working

Автори англійською

Yeliseiev Serhii Volodymyrovych, Lysytsyn Anatolii Vasyliovych

Назва патенту російською

Энергетический узел установки гидроударной обработки

Автори російською

Елисеев Сергей Владимирович, Лисицин Анатолий Васильевич

МПК / Мітки

МПК: B21D 26/06

Мітки: обробки, вузол, установки, енергетичний, гідроударної
