Пристрій для приготування суспензії для гідроабразивної установки

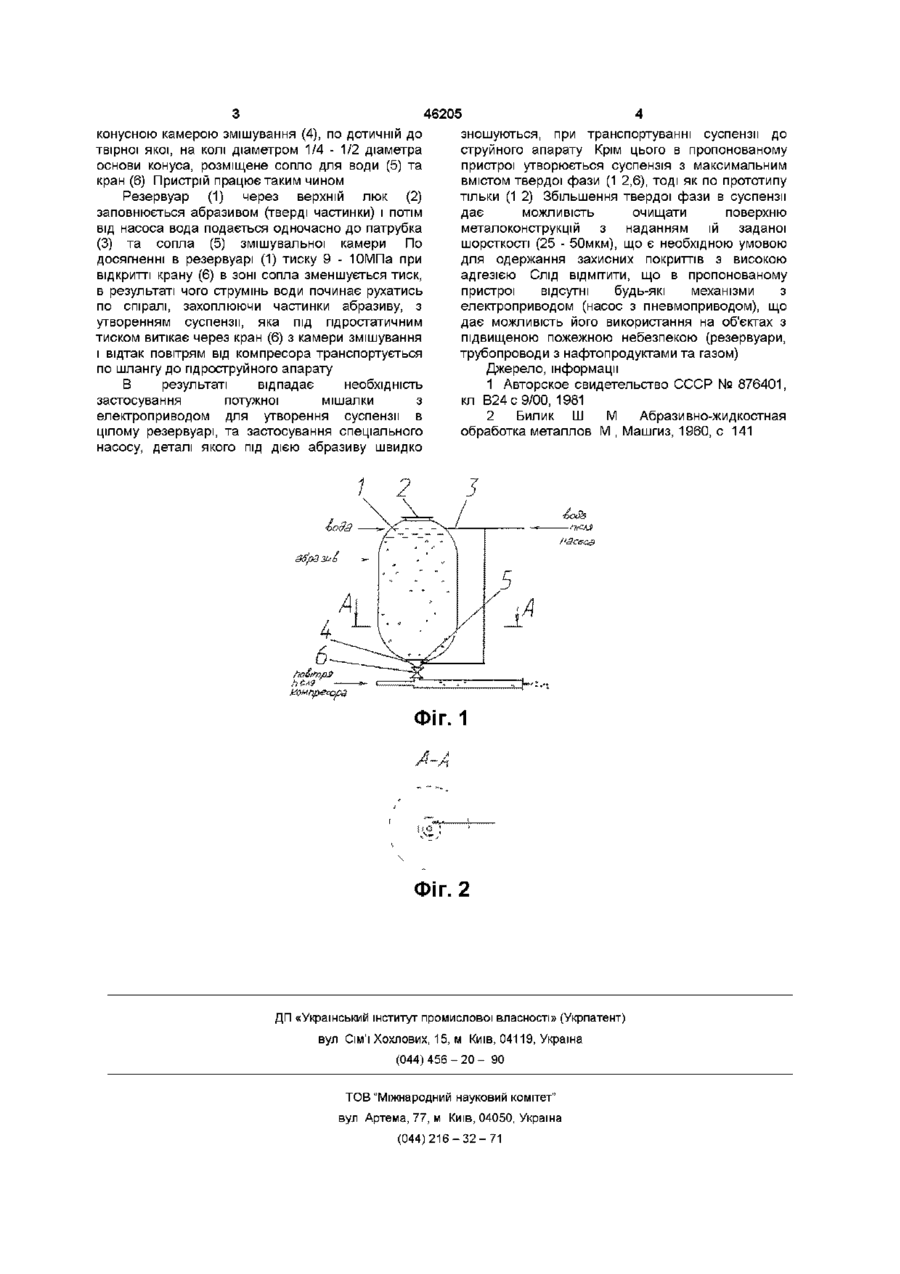

1 Пристрій для приготування суспензії для пдроабразивної установки, що містить резервуар для рідини і абразиву, який відрізняється тим, що пристрій містить камеру змішування у вигляді конуса, приєднаного основою до резервуара рідини і абразиву, магістраль води з насосом, з'єднану з камерою змішування та резервуаром, магістраль повітря від компресора 2 Пристрій для приготування суспензії для пдроабразивної установки за п 1, який відрізняється тим, що в камері змішування по дотичній до твірної конуса на колі діаметром 1/41/2 діаметра основи конуса міститься сопло, з'єднане з магістраллю води Винахід відноситься до машинобудування, конкретно до механізмів перемішування рідини і абразиву з утворенням суспензії, яка використовується при пдроабразивній обробці поверхні деталей машин, крупногабаритних метало-конструкцій і споруд Відомий пристрій для підготовки робочої суміші рідини і твердих частин, в якому дно камери змішування виконано у вигляді шнеку з одним витком, початок і кінець якого з'єднані вертикальною перемичкою, а барботражна трубка з повітрям розміщена на початку витка в перегородці між витками Даний пристрій може бути використаний для пдроабразивної обробки дрібних деталей при зануренні їх в поліруюче середовище [1] Більш універсальним з відомих є пристрій для очищення і зняття окалини з поверхні крупногабаритних металоконструкцій (корпусів кораблів, мостів та будівельних споруд), що працює по схемі подачі суспензії до струйного апарату насосом Причому, змішування рідини і твердих частинок (абразиву) виконують дві трьохлопасні мішалки, що розміщені в резервуарі для змішування, а одержана суспензія спеціальним насосом подається до пдроструйного апарату [2] Недоліком відомого пристрою є його висока енергоємкість, що полягає в застосуванні двох електродвигунів для приводу мішалки утворення суспензії в цілому об'ємі резервуару, та для подачі суспензії насосом до пдроструйного апарату В основу винаходу покладено завдання створити пристрій, яким би забезпечувалось утворення стабільної суспензії та подача и до пдроструйного апарату при значному зменшенні енергоматеріалоємкості процесу Поставлене завдання вирішується тим, що утворення суспензії відбувається у пристрої для приготування суспензії для пдроабразивної установки, що містить резервуар для рідини і абразиву, згідно винаходу пристрій містить камеру змішування у вигляді конуса, приєднаного основою до резервуару рідини і абразиву, магістраль води з насосом, з'єднану з камерою змішування та резервуаром, магістраль повітря від компресора Згідно винаходу в камері змішування по дотичній до твірної конуса на колі діаметром 1/4 - 1/2 діаметра основи конуса міститься сопло, з'єднане з магістраллю води На фіг 1 представлена схема пропонованого пристрою, на фіг 2 - схема розміщення сопла в камері змішування пристрою Пристрій для приготування суспензії для пдроабразивної установки складається з резервуару (1) для води і абразиву, який оснащений люком для завантаження абразиву (2) і патрубком (3) для подачі води, нижня частина резервуару з'єднана з ю о (О конусною камерою змішування (4), по дотичній до твірної якої, на колі діаметром 1/4 - 1/2 діаметра основи конуса, розміщене сопло для води (5) та кран (6) Пристрій працює таким чином Резервуар (1) через верхній люк (2) заповнюється абразивом (тверді частинки) і потім від насоса вода подається одночасно до патрубка (3) та сопла (5) змішувальної камери По досягненні в резервуарі (1) тиску 9 - ЮМПа при відкритті крану (6) в зоні сопла зменшується тиск, в результаті чого струмінь води починає рухатись по спіралі, захоплюючи частинки абразиву, з утворенням суспензії, яка під гідростатичним тиском витікає через кран (6) з камери змішування і відтак повітрям від компресора транспортується по шлангу до пдроструиного апарату В результаті відпадає необхідність застосування потужної мішалки з електроприводом для утворення суспензії в цілому резервуарі, та застосування спеціального насосу, деталі якого під дією абразиву швидко 46205 зношуються, при транспортуванні суспензії до струйного апарату Крім цього в пропонованому пристрої утворюється суспензія з максимальним вмістом твердої фази (1 2,6), тоді як по прототипу тільки (1 2) Збільшення твердої фази в суспензії дає можливість очищати поверхню металоконструкцій з наданням їй заданої шорсткості (25 - 50мкм), що є необхідною умовою для одержання захисних покриттів з високою адгезією Слід ВІДМІТИТИ, ЩО В пропонованому пристрої відсутні будь-які механізми з електроприводом (насос з пневмоприводом), що дає можливість його використання на об'єктах з підвищеною пожежною небезпекою (резервуари, трубопроводи з нафтопродуктами та газом) Джерело, інформації 1 Авторское свидетельство СССР № 876401, кл В24с9/00, 1981 2 Билик Ш М Абразивно-жидкостная обработка металлов М , Машгиз, 1960, с 141 ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
