Компенсатор реактивного опору
Номер патенту: 54735
Опубліковано: 25.11.2010
Автори: Філинюк Микола Антонович, Лазарєв Олександр Олександрович, Войцеховська Олена Валеріївна
Формула / Реферат
Компенсатор реактивного опору, що містить основну індуктивність та перший резистор, який відрізняється тим, що введено другий резистор, індуктивність, операційний підсилювач, неінвертуючий вхід якого з'єднано через основну індуктивність з першою вхідною клемою та через індуктивність з виходом операційного підсилювача та першим резистором, інвертуючий вхід операційного підсилювача через другий резистор з'єднано з другою вхідною клемою та через перший резистор з виходом операційного підсилювача.
Текст

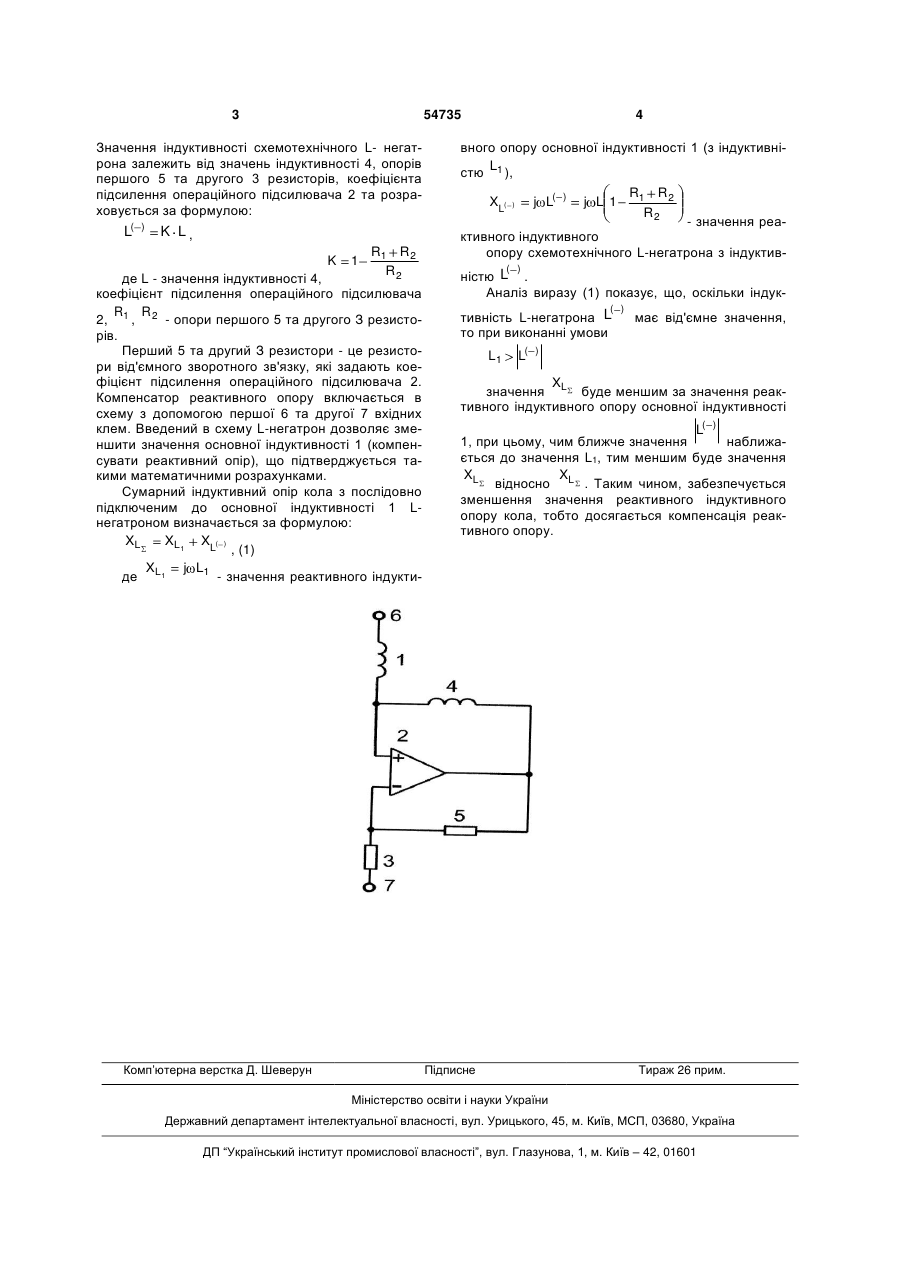

Компенсатор реактивного опору, що містить основну індуктивність та перший резистор, який 3 54735 Значення індуктивності схемотехнічного L- негатрона залежить від значень індуктивності 4, опорів першого 5 та другого 3 резисторів, коефіцієнта підсилення операційного підсилювача 2 та розраховується за формулою: L( ) K L, K 1 R1 R 2 R2 де L - значення індуктивності 4, коефіцієнт підсилення операційного підсилювача R R 2, 1 , 2 - опори першого 5 та другого З резисторів. Перший 5 та другий З резистори - це резистори від'ємного зворотного зв'язку, які задають коефіцієнт підсилення операційного підсилювача 2. Компенсатор реактивного опору включається в схему з допомогою першої 6 та другої 7 вхідних клем. Введений в схему L-негатрон дозволяє зменшити значення основної індуктивності 1 (компенсувати реактивний опір), що підтверджується такими математичними розрахунками. Сумарний індуктивний опір кола з послідовно підключеним до основної індуктивності 1 Lнегатроном визначається за формулою: XL XL1 XL( ) , (1) XL1 j L1 де - значення реактивного індукти Комп’ютерна верстка Д. Шеверун 4 вного опору основної індуктивності 1 (з індуктивніL стю 1 ), R1 R 2 XL( ) j L( ) j L 1 R2 - значення реактивного індуктивного опору схемотехнічного L-негатрона з індуктив( ) ністю L . Аналіз виразу (1) показує, що, оскільки індук( ) тивність L-негатрона L має від'ємне значення, то при виконанні умови L1 L( ) X значення L буде меншим за значення реактивного індуктивного опору основної індуктивності L( ) 1, при цьому, чим ближче значення наближається до значення L1, тим меншим буде значення XL X відносно L . Таким чином, забезпечується зменшення значення реактивного індуктивного опору кола, тобто досягається компенсація реактивного опору. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюReactance compensator
Автори англійськоюVoitsekhovska Olena Valeriivna, Lazarev Oleksandr Oleksandrovych, Filyniuk Mykola Antonovych
Назва патенту російськоюКомпенсатор реактивного сопротивления
Автори російськоюВойцеховская Елена Валериевна, Лазарев Александр Александрович, Филинюк Николай Антонович
МПК / Мітки
МПК: H03H 3/00
Мітки: реактивного, компенсатор, опору
