Перетворювач двійкових кодів в двійково-десятковий код

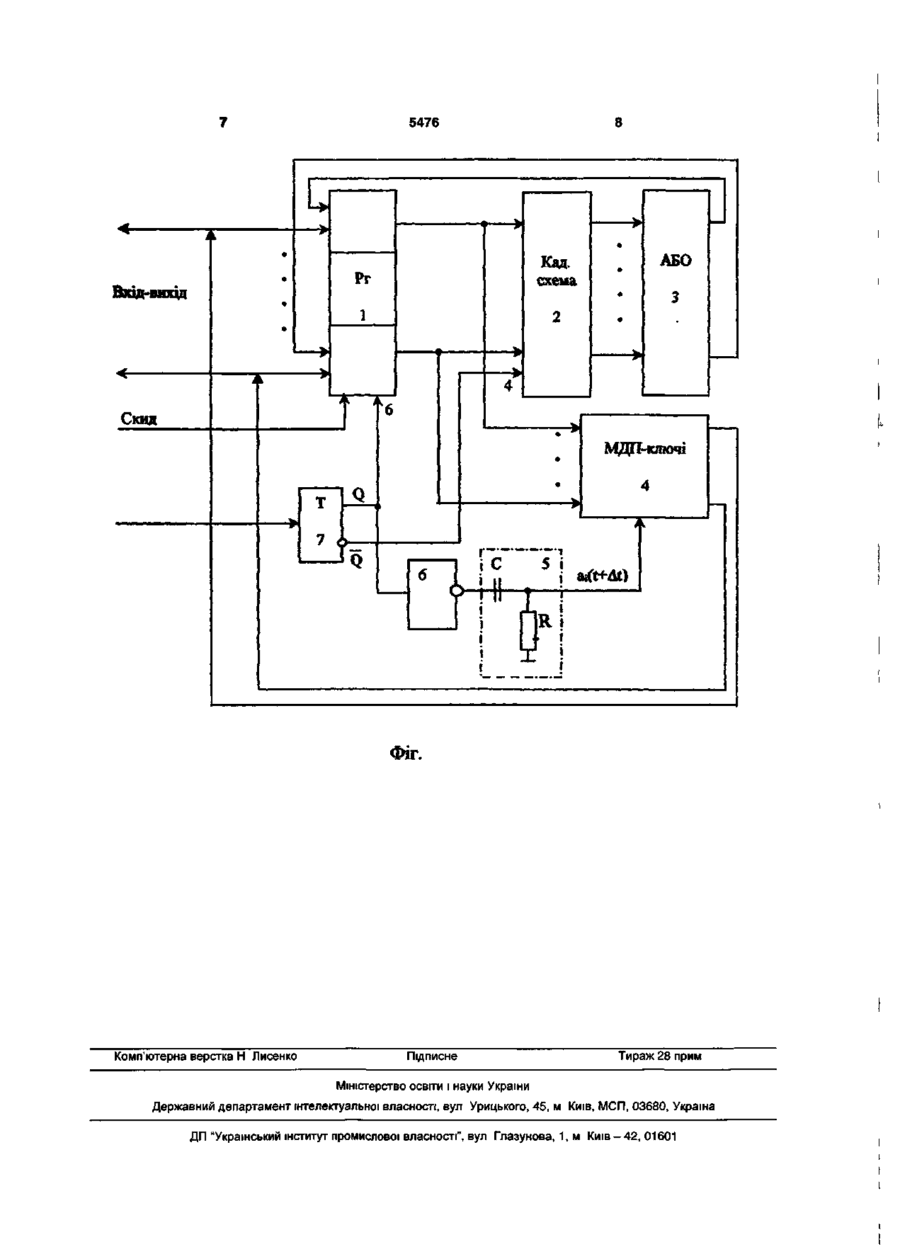

Перетворювач двійкових кодів в двійководесятковий код, що містить регістр входу, який виконано на тригерах з лічильними входами та інформаційними входами, які з'єднані з входами пристрою, комбінаційну схему адреси, інформаційні входи якої з'єднані з виходами регістра вхо ду, а виходи з'єднані з входами блока елементів АБО, виходи якого з'єднані з лічильними входами регістра входу, дозволяючий вхід комбінаційної схеми адреси з'єднаний з нульовим виходом керуючого тригера, прямий вихід якого підключений до керуючого входу вхідного регістра, вхід керуючого тригера є керуючим входом перетворювача, який відрізняється тим, що в нього введено кодові шини "ВХІД/ВИХІД", ЯКІ з'єднані з входами пристрою і з виходами введеного блока п МДП-ключів, входи якого підключено до ВІДПОВІДНИХ виходів регістра входу, а керуючий вхід підключений до ВІДПОВІДНОГО виходу введеного диференціюючого вузла, вхід якого підключено до виходу введеного інвертора, вхід якого з'єднано з прямим виходом керуючого тригера Корисна модель відноситься до обчислювальної техніки і призначається для використання в інформаційних обчислювальних системах, дискретних перетворювачах координат, у системах з функціональними перетворювачами дискретної інформації Відомий [1] перетворювач двійкового коду в двійково-десятковий, що вміщує регістр входу, перші входи якого є входами перетворювача і групу елементів АБО Крім того, цей перетворювач містить розширювач, що складається з групи елементів І Недоліком даного перетворювача є обмеженість функціональних можливостей та низька надійність Найбільш близьким до пропонованого по технічній суті є перетворювач двійкового коду в двійково-десятковий [2], що вміщує регістр входу, виконаний на тригерах з лічильними входами, інформаційні входи якого є входами перетворювача, який з'єднано з постійним запам'ятовуючим пристроєм, керуючий тригер, вхід якого є керуючим входом перетворювача, одиничний вихід з'єднаний з керуючим входом вхідного регістра, нульовий вихід з'єднаний з керуючим входом зчитування постійного запам'ятовуючого пристрою, інформаційні входи якого з'єднані з розрядними виходами вхідного регістра і є виходами пе ретворювача, а виходи постійного запам'ятовуючого пристрою з'єднані з входами елементів АБО групи, виходи яких з'єднані з лічильними входами тригерів вхідного регістра, вхід скидання якого з'єднаний із входом скидання перетворювача Недоліком даного перетворювача, що обраний в якості прототипу, є низька надійність Мета винаходу - підвищення надійності Зазначена мета досягається тим, що у перетворювач двійкових кодів в двійково-десятковий код, що вміщує регістр входу, який виконано на тригерах з лічильними входами та інформаційними входами, які з'єднані з входами пристрою, комбінаційну схему адреси, інформаційні входи якої з'єднані з виходами регістру входу, а виходи з'єднані з входами блоку елементів АБО, виходи якого з'єднані з лічильними входами регістру входу, дозволяючий вхід комбінаційної схеми адреси з'єднаний з нульовим виходом керуючого тригера, прямий вихід якого підключений до керуючого входу вхідного регістра, вхід керуючого тригера є керуючим входом перетворювача, додатково введено кодові шини "ВХІД/ВИХІД", ЯКІ з'єднані з входами пристрою і з виходами введеного блоку п МДПключів, входи якого подключено до ВІДПОВІДНИХ виходів регістру входу, а керуючий вхід подключе (О ю О) 5476 Фіг. Комп'ютерна верстка Н Лисенко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
