Заслінка

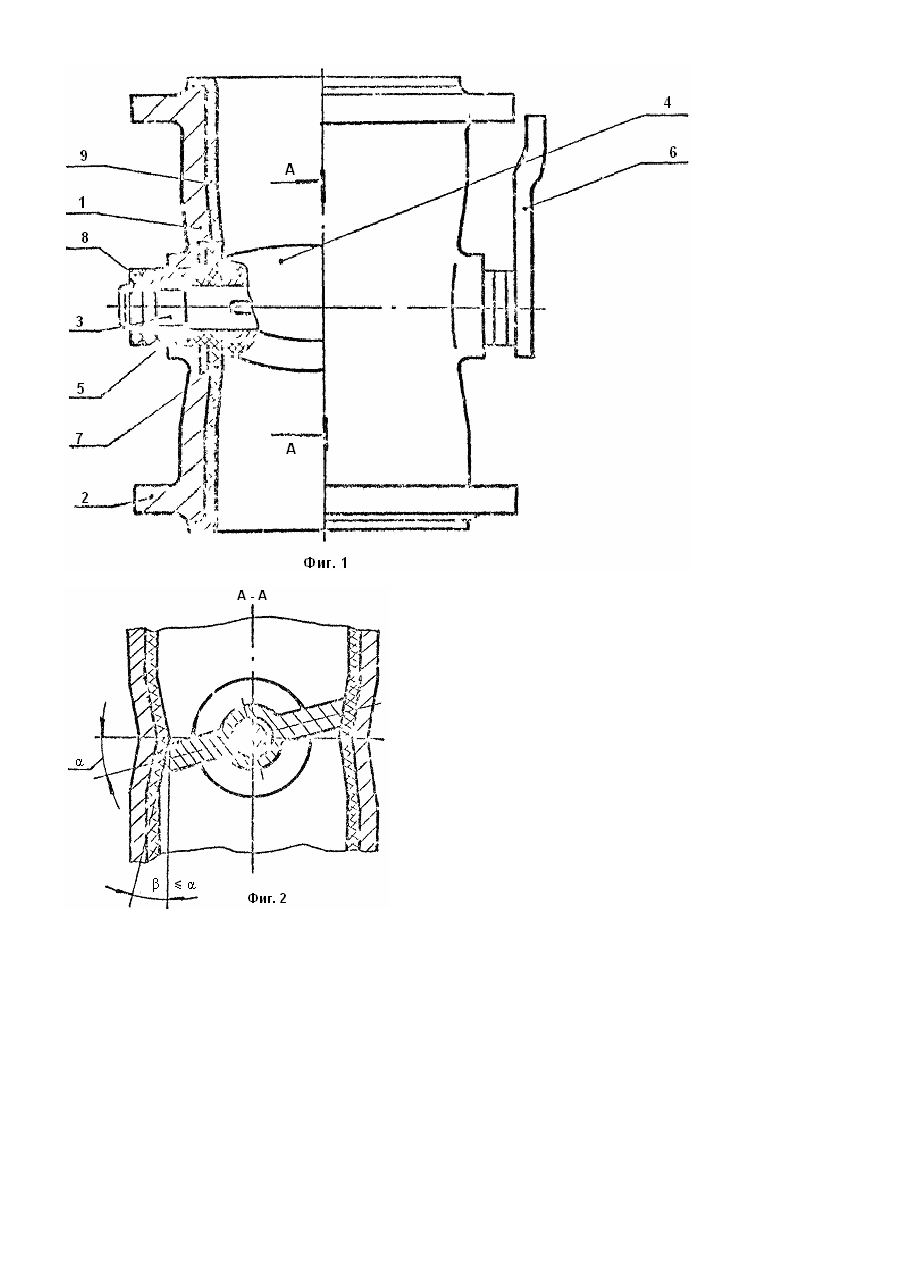

Изобретение относится к арматуростроению и может быть использовано в различных Отраслях промышленности при работе с абразивными суспензиями. Известная заслонка (прототип) содержит корпус с входным и выходным патрубками, в котором на валу, связанном с приводом, установлен дисковый запорный орган, а по обе стороны от вала имеются защитные гильзы, на которых в местах прохода вала выполнены приливы с перпендикулярными валу площадками, переходящими в наклонные в направлении патрубков корпуса плоскости и пазы. в которых установлены уплотнительные кольца [1]. Недостатками известной конструкции является сложность конструкции и недостаточный срок службы. В известной заслонке внутренняя поверхность футеровки заслонки с выступами на ней не технологична для механической обработки. Кроме того, срок службы такой поворотной заслонки будет значительно меньшим по сравнению, например, с гладкими конусными или цилиндрическими патрубками из-за возможности возникновения турбулентных потоков при движении суспензии, что увеличивает износ заслонки. В основу изобретения поставлена задача усовершенствования конструкции заслонки путем выполнения сужения в месте расположения запорного органа в корпусе, что увеличивает площадь прилегания к последнему запорного органа и позволит увеличить срок службы и долговечность заслонки. Поставленная задача решается тем, что в известной заслонке, включающей корпус с входным и выходным патрубками, запорный орган, уплотнительные кольца и привод, входной и выходной патрубки заслонки в месте сопряжения их с запорным органом выполнены в виде усеченных конусов, соединенных меньшими основаниями, а угол установки запорного органа в закрытом положении не более угла сужения патрубков. Предлагаемая конструкция заслонки позволит при выполнении входного и вы ходного патрубков в месте сопряжения с запорным органом в виде усеченных конусов с углом сужения b , соединенных меньшими основаниями, увеличить плоскость прилегания запорного органа, т.е. увеличивается поверхность сопряжения, что ведет к увеличению срока службы и повышению герметичности. Выполнение угла a установки запорного органа не более угла b сужения патрубков обеспечит герметизацию даже при значительном износе запорного органа, что позволяет упростить конструкцию и увеличить срок службы заслонки. На прилагаемых чертежах изображены: на фиг. 1 - общий вид заслонки; на фиг. 2 - разрез А-А на фиг. 1. Предлагаемая схема включает корпус с входным 1 и выходным 2 патрубками, вал 3, на котором закреплен запорный орган 4, уплотнительные кольца 5 и привод 6. Входной 1 и выходной 2 патрубки в месте сопряжения с запорным органом 4 выполнены в виде усеченных конусов с углом сужения соединенных меньшими основаниями. Угол a установки запорного органа 4 в закрытом положении выполнен не более угла b сужения патрубков 1 и 2. На валу 3 закреплены износостойкие втулки 7, установленные с возможностью осевого перемещения, которое осуществляется с помощью гаек 8. Входной 1 и выходной 2 патрубки заслонки имеют футеровку 9. Заслонка работает следующим образом. В положении запирания трубопровода запорный орган 4 расположен под углом а, который не более угла b сужения входного 1 и выходного 2 патрубков. При этом ликвидируются запоры между запорным органом 4 и футеровкой 9 и обеспечивается плотное надежное запирание трубопровода. При изменении положения запорного органа 4 за счет изменения угла a его установки суспензия беспрепятственно перетекает из входного патрубка 1 в выходной 2 и далее по трубопроводу. . Практика показала, что угол сужения как входного, так и выходного патрубков должен составлять не более 15°. При сужении патрубков менее 15° на шибер будут действовать силы, стремящиеся открыть его. Для нормальной'работы необходимы добавочные усилия для удержания заслонки в замкнутом состоянии. При сужении патрубков более 15° шибер заслона будет стремиться занять горизонтальное положение и при открывании также будут необходимы дополнительные усилия. Как в первом, так и во втором случае шиберная заслонка будет плохо регулир уемая при малых нагрузках. При неравных угла х сужения шиберная заслонка будет весьма нетехнологична в изготовлении. Кроме того будет наблюдаться неравномерный ее износ в местах сопряжения при равных угла х сужения входного и выходного патрубков "плечи" шибера будут равны, а, следовательно, равнодействующие сил также будут равны. Угол установки запорного органа в закрытом положении, соответственно, не более 15°.
