F16K 1/226 — форма або розташування ущільнення

Номер патенту: 64094

Опубліковано: 25.10.2011

Автори: Жеманюк Павло Дмитрович, Шийка Андрій Миколайович, Гліксон Леонід Соломонович, Захаров Олег Георгійович, Писарєв Геннадій Володимирович, Сідько Віктор Павлович

МПК: F16K 1/226

Мітки: заслінка

Формула / Реферат:

1. Заслінка, яка містить корпус, розміщений перпендикулярно поздовжній осі корпусу, приводний вал, на якому закріплений поворотний дисковий запірний вузол, що поділяє порожнини високого та низького тиску і містить диск, пружну манжету і прокладку, яка відрізняється тим, що манжета оснащена по периферії кільцевим гофром  і виконана з листової нержавіючої сталі.2. Заслінка за п. 1, яка відрізняється тим, що манжета розміщена в корпусі...

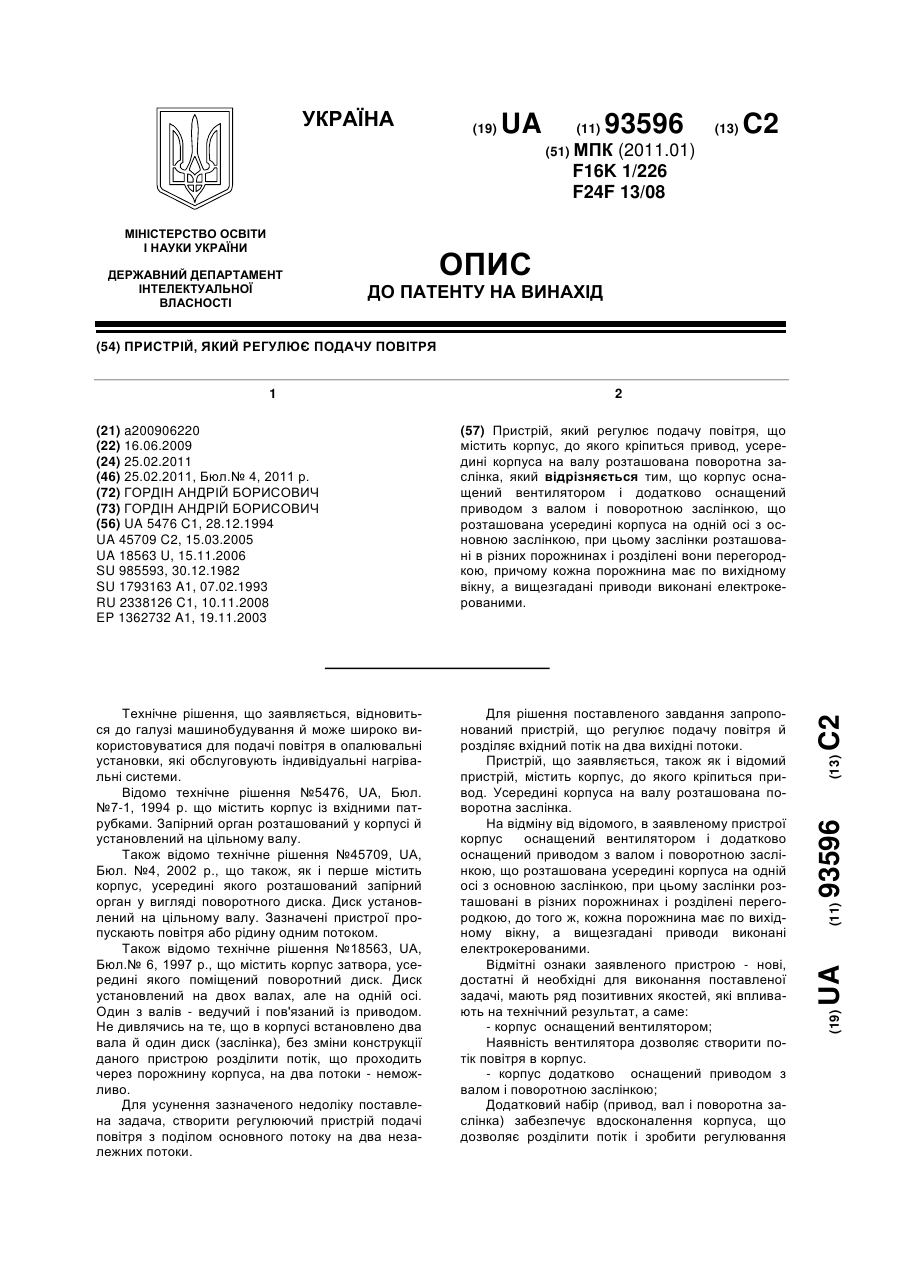

Номер патенту: 93596

Опубліковано: 25.02.2011

Автор: Гордін Андрій Борисович

МПК: F16K 1/226, F24F 13/08

Мітки: пристрій, регулює, подачу, повітря

Формула / Реферат:

Пристрій, який регулює подачу повітря, що містить корпус, до якого кріпиться привод, усередині корпуса на валу розташована поворотна заслінка, який відрізняється тим, що корпус оснащений вентилятором і додатково оснащений приводом з валом і поворотною заслінкою, що розташована усередині корпуса на одній осі з основною заслінкою, при цьому заслінкирозташовані в різних порожнинах і розділені вони перегородкою, причому кожна порожнина має по...

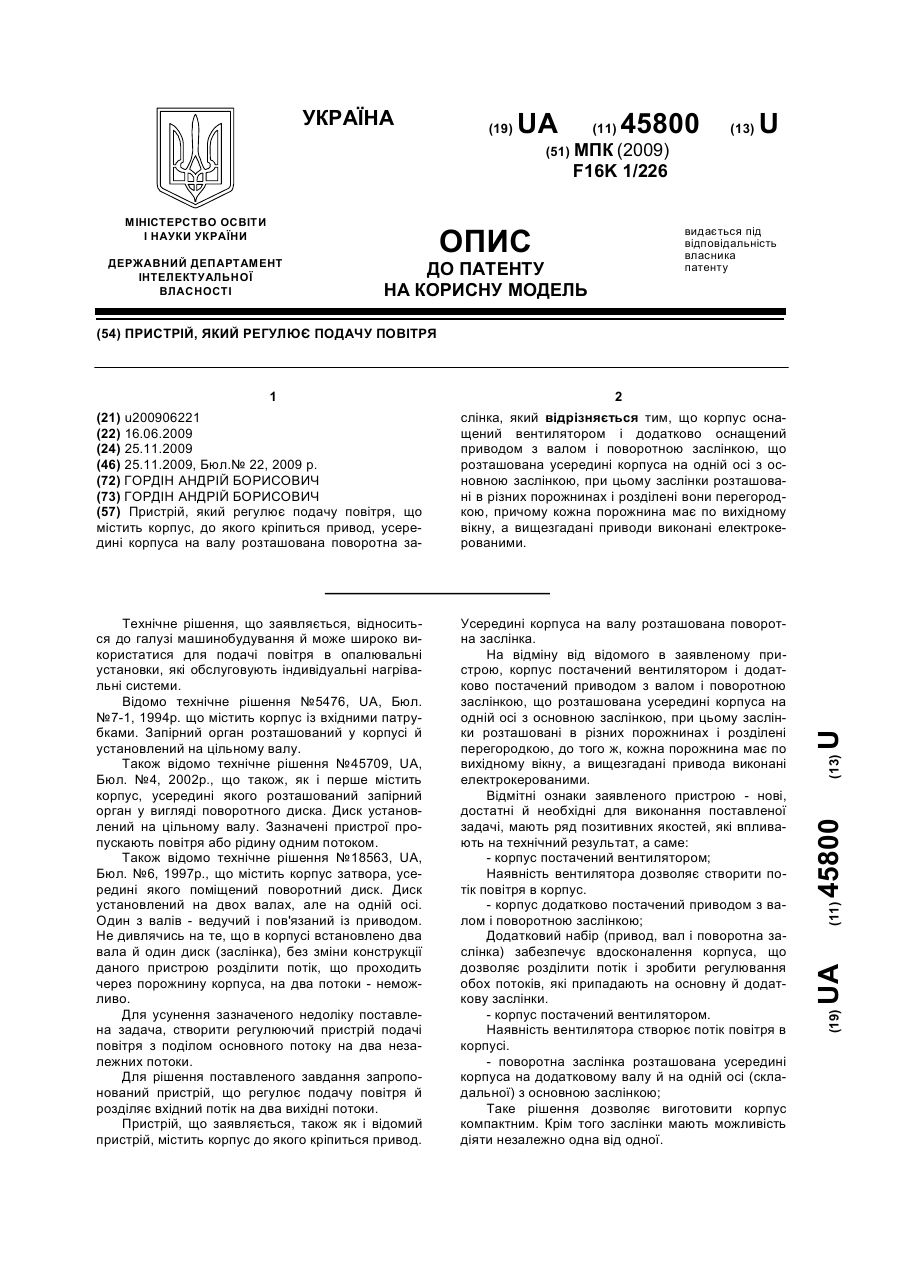

Номер патенту: 45800

Опубліковано: 25.11.2009

Автор: Гордін Андрій Борисович

МПК: F16K 1/226

Мітки: подачу, повітря, регулює, пристрій

Формула / Реферат:

Пристрій, який регулює подачу повітря, що містить корпус, до якого кріпиться привод, усередині корпуса на валу розташована поворотна заслінка, який відрізняється тим, що корпус оснащений вентилятором і додатково оснащений приводом з валом і поворотною заслінкою, що розташована усередині корпуса на одній осі з основною заслінкою, при цьому заслінки розташовані в різних порожнинах і розділені вони перегородкою, причому кожна порожнина має по...

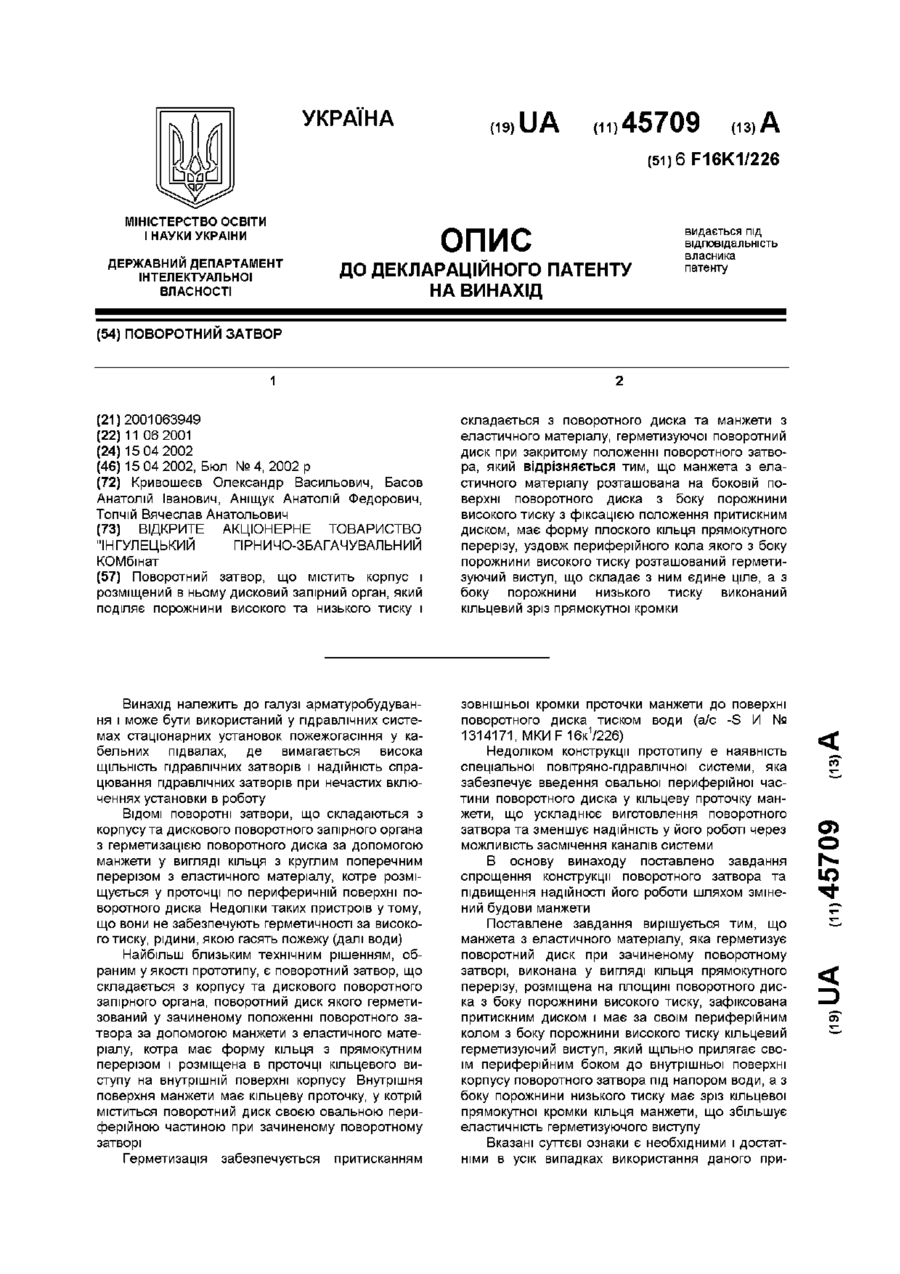

Номер патенту: 45709

Опубліковано: 15.03.2005

Автори: Топчій Вячеслав Анатольович, Аніщук Анатолій Федорович, Басов Анатолій Іванович, Кривошеєв Олександр Васильович

МПК: F16K 1/226

Мітки: поворотний, затвор

Формула / Реферат:

Поворотний затвор, що містить корпус і розміщений в ньому дисковий запірний орган, який поділяє порожнини високого та низького тиску і складається з поворотного диска та манжети з еластичного матеріалу, герметизуючої поворотний диск при закритому положенні поворотного затвора, який відрізняється тим, що манжета з еластичного матеріалу, розташована на боковій поверхні поворотного диска з боку порожнини високого тиску з фіксацією положення...

Номер патенту: 30829

Опубліковано: 15.12.2000

Автор: Петрухін Валерій Миколайович

МПК: F16K 1/226

Мітки: затвор

Формула / Реферат:

1. Затвор, утримуючий корпус з встановленою у ньому втулкою з конічною ущільненою поверхнею, розташовано з можливістю взаємодії з внутрішньою поверхнею втулки поворотний запірний орган у вигляді диска з ущільненою поверхнею, зв'язаний з приводом зі зміщеною віссю звертання, який відрізняється тим, що ущільнені поверхні диску і втулки виконані однаковими, конічними і нахиленими, де поздовжня вісь диску розташована під кутом до осі конуса,...

Номер патенту: 18563

Опубліковано: 25.12.1997

Автори: Люмчиков Олександр Анатолієвич, Шалаєв Борис Миколайович, Гільденфун Йосип Леонідович

МПК: F16K 1/226

Мітки: дисковий, затвор

Формула / Реферат:

1. Дисковый затвор, содержащий корпус с размещенным в нем эластичным вкладышем, приводной вал, несущий поворотный диск, зажимной элемент, охватывающий эластичный вкладыш, и привод зажимного элемента, отличающийся тем, что зажимной элемент выполнен в виде спиральной пружины, имеющей, по меньшей мере, две ветви, каждая из которых огибает эластичный вкладыш, по меньшей мере, в один виток по окружности, причем в каждой ветви один конец неподвижен...

Номер патенту: 5476

Опубліковано: 28.12.1994

Автори: Долгополов Леонід Миколайович, Кочешков Борис Олексійович, Шварцман Зелен Якович

МПК: F16K 1/226

Мітки: заслінка

Формула / Реферат:

Заслонка, содержащая корпус с входным и выходным патрубками, запорный орган, расположенный в корпусе под углом к валу, связанному с приводом, и уплотнительные кольца, отличающаяся тем, что входной и выходной патрубки в месте сопряжения с запорным органом выполнены в виде равных усеченных конусов, соединенных меньшими основаниями, а угол наклона запорного органа в закрытом положении не более угла сужения патрубков.
