Установка для одержання штучної, природної, змішаної і чоткової кульових блискавок

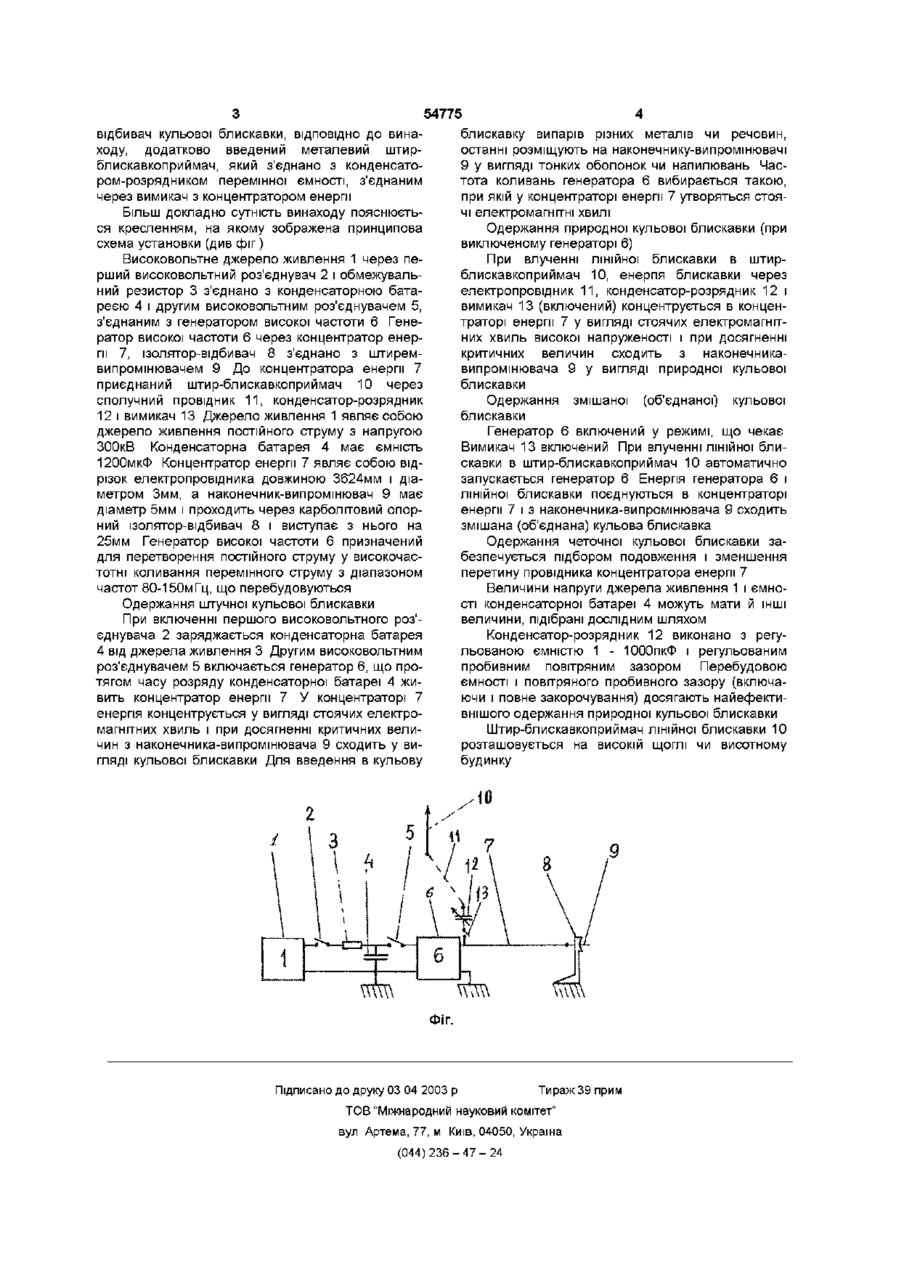

Установка для одержання штучної кульової блискавки, що включає високовольтне джерело живлення, з'єднане за допомогою першого високовольтного роз'єднувача через обмежувальний резистор з конденсаторною батареєю, яка через другий високовольтний розєднувач з єднана з генератором високої частоти, до виходу якого одним кінцем підключений концентратор енергії у вигляді відрізка електропровідника, інший кінець якого підключений до штиря-випромінювача кульової блискавки, що проходить через ізолятор-відбивач кульової блискавки, яка відрізняється тим, що вона має металевий штир-блискавкоприймач, який з'єднаний з конденсатором-розрядником перемінної ємності, з'єднаним через вимикач з концентратором енергії Винахід відноситься до установок для одержання штучних, природних, змішаних і неточних кульових блискавок і може знайти застосування в науково-дослідних установах для вивчення стану енергії в кульових блискавках і и взаємодії з навколишнім середовищем і різними станами матерії Є відома установка для одержання штучної кульової блискавки, що включає електроди, розміщені в розчині солей або водяних розчинів з'єднань з гетерокомплексами, здатними до оборотних ланцюгових багатоелектронних переходів До електродів підключене джерело живлення перемінного струму потужністю 2-2 5кВт і частотою 50 - 60Гц при напрузі 220В (патент Російської Федерації № 2168289, МПКН05Н1/00,2001р) Однак відома установка не дозволяє одержати кульову блискавку з лінійної для вивчення і порівняння її зі штучною кульовою блискавкою, отриманою також на цій установці Є відома установка для одержання штучної кульової блискавки, що включає високовольтне джерело живлення, з'єднане за допомогою першого високовольтного роз'єднувача через обмежувальний резистор з конденсаторною батареєю, яка через другий високовольтний роз'єднувач з'єднана з генератором високої частоти, до виходу якого підключений концентратор енергії, виконаний у вигляді відрізка електропровідника, один кінець якого підключений до виходу генератора високої частоти, а інший кінець підключений до штиря випромінювача кульової блискавки, що проходить через ізолятор-відбивач кульової блискавки (патент України № 15075, М Кл Н 05 F 3/00, 1997 р ) Однак відома установка також не дозволяє одержати кульову блискавку з лінійної для вивчення і порівняння її зі штучною кульовою блискавкою, отриманою також на цій установці Задачею даного винаходу є удосконалення відомої установки для одержання штучної кульової блискавки шляхом зміни конструкції для забезпечення використання лінійної блискавки при одержанні штучної, природної, змішаної і четочної кульових блискавок, за допомогою яких можна було б перетворювати промислову електроенергію або енергію лінійної блискавки в кульову блискавку з орієнтованим вильотом «кулі» і одночасно вводити в кульову блискавку випари різних металів і інших речовин з метою аналізу взаємодії кульової блискавки з металами й іншими речовинами, а також для створення нових джерел енергії Поставлена задача вирішується таким чином У відому установку, що включає високовольтне джерело живлення, з'єднане за допомогою першого високовольтного роз'єднувача через обмежувальний резистор з конденсаторною батареєю, яка через другий високовольтний роз'єднувач з'єднана з генератором високої частоти, до виходу якого одним кінцем підключений концентратор енергії у вигляді відрізка електропровідника, інший кінець якого підключений до штиря-випромінювача кульової блискавки, що проходить через ізолятор ю ю 54775 відбивач кульової блискавки, ВІДПОВІДНО ДО винаходу, додатково введений металевий штирблискавкоприймач, який з'єднано з конденсатором-розрядником перемінної ємності, з'єднаним через вимикач з концентратором енергії Більш докладно сутність винаходу пояснюється кресленням, на якому зображена принципова схема установки (див ф і г ) Високовольтне джерело живлення 1 через перший високовольтний роз'єднувач 2 і обмежувальний резистор 3 з'єднано з конденсаторною батареєю 4 і другим високовольтним роз'єднувачем 5, з'єднаним з генератором високої частоти 6 Генератор високої частоти 6 через концентратор енергії 7, ізолятор-відбивач 8 з'єднано з штиремвипромінювачем 9 До концентратора енергії 7 приєднаний штир-блискавкоприймач 10 через сполучний провідник 1 1 , конденсатор-розрядник 12 і вимикач 13 Джерело живлення 1 являє собою джерело живлення постійного струму з напругою ЗООкВ Конденсаторна батарея 4 має ємність 1200мкФ Концентратор енергії 7 являє собою відрізок електропровідника довжиною 3624мм і діаметром Змм, а наконечник-випромінювач 9 має діаметр 5мм і проходить через карболітовий опорний ізолятор-відбивач 8 і виступає з нього на 25мм Генератор високої частоти 6 призначений для перетворення постійного струму у високочастотні коливання перемінного струму з діапазоном частот 80-150м Гц, що перебудовуються блискавку випарів різних металів чи речовин, останні розміщують на наконечнику-випромінювачі 9 у вигляді тонких оболонок чи напилювань Частота коливань генератора 6 вибирається такою, при якій у концентраторі енергії 7 утворяться стоячі електромагнітні хвилі Одержання природної кульової блискавки (при виключеному генераторі 6) При влученні лінійної блискавки в штирблискавкоприймач 10, енергія блискавки через електропровідник 1 1 , конденсатор-розрядник 12 і вимикач І З (включений) концентрується в концентраторі енергії 7 у вигляді стоячих електромагнітних хвиль високої напруженості і при досягненні критичних величин сходить з наконечникавипромінювача 9 у вигляді природної кульової блискавки Одержання змішаної (об'єднаної) кульової блискавки Генератор 6 включений у режимі, що чекає Вимикач 13 включений При влученні лінійної блискавки в штир-блискавкоприймач 10 автоматично запускається генератор 6 Енергія генератора 6 і лінійної блискавки поєднуються в концентраторі енергії 7 і з наконечника-випромінювача 9 сходить змішана (об'єднана) кульова блискавка Одержання четочної кульової блискавки забезпечується підбором подовження і зменшення перетину провідника концентратора енергії 7 Величини напруги джерела живлення 1 і ємності конденсаторної батареї 4 можуть мати й ІНШІ величини, підібрані дослідним шляхом Конденсатор-розрядник 12 виконано з регульованою ємністю 1 - ЮООпкФ і регульованим пробивним повітряним зазором Перебудовою ємності і повітряного пробивного зазору (включаючи і повне закорочування) досягають найефективнішого одержання природної кульової блискавки Штир-блискавкоприймач лінійної блискавки 10 розташовується на високій щоглі чи висотному будинку Одержання штучної кульової блискавки При включенні першого високовольтного роз'єднувача 2 заряджається конденсаторна батарея 4 від джерела живлення 3 Другим високовольтним роз'єднувачем 5 включається генератор 6, що протягом часу розряду конденсаторної батареї 4 живить концентратор енергії 7 У концентраторі 7 енергія концентрується у вигляді стоячих електромагнітних хвиль і при досягненні критичних величин з наконечника-випромінювача 9 сходить у вигляді кульової блискавки Для введення в кульову ФІГ. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
