Пристрій ущільнення петель килимових вузлів на нитках основи

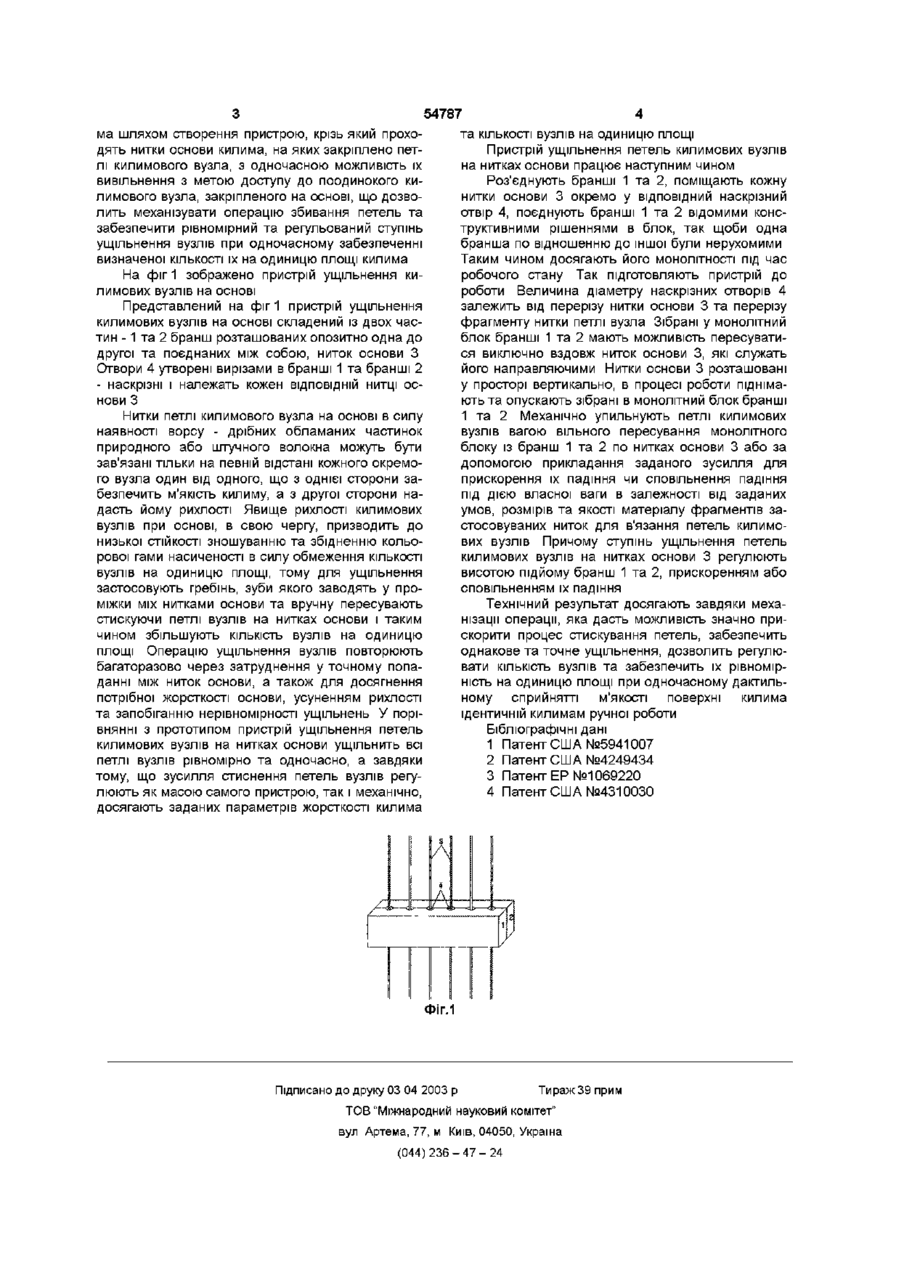

Пристрій ущільнення петель килимових вузлів на нитках основи, що містить елементи ущільнен ня кожної петлі вузла окремо, який відрізняється тим, що пристрій ущільнення конструктивно виконаний рознімним в неробочому стані і монолітним в робочому стані, направляючими його рух служать нитки основи, наскрізні отвори пристрою охоплюють нитку основи з усіх сторін, з можливістю заданого ущільнення за рахунок регульованого зусилля стиску петель килимових вузлів на нитках основи Пристрій ущільнення петель килимових вузлів на нитках основи відноситься до текстильної промисловості, конкретніше до килимарства, а саме, до виготовлення довговорсових багатокольорових вигляді штабелю набраних ламелей складний та мало надійний, бо при протягуванні нитки наявність пошкоджених фрагментів волокон - ворсинок призводить до забивання механізму, що призводить до потреби зупинки механізму Крім цього, нитка, проходячи крізь задану щілину на значній швидкості, буде зношувати поверхні ламелей, що спричинить до зменшення точності і якості оброблення матеріалу Найбільш близьким технічним рішенням є ручний ткацький язичковий гребінь та спосіб його застосування, який виготовлено із язичків двох типів - довгих та коротких зібраних почергово, скріплених двома наскрізними болтами та ручкою розташованою під кутом до площини язичків [4] Ручку виготовлено із двох окремих симетричних частин, між якими розміщено продовжене тіло короткого центрального язичка формою перерізу ручки обладнаного двома наскрізними отворами, крізь які проходять елементи кріплення ручки та гребеня в одне ціле Застосовують гребінь таким чином, що довгі язички вводять між ниток основи, якими ущільнюють ряд за рядом петлі вузлів закріплені на основі Недоліком прототипу є нерівномірність зусилля ущільнення як в кожному ряду, так і по площі в цілому, труднощі у попаданні довгих язичків між ниток основи, у зв'язку з цим потреба багаторазового повторення операції, ПОВІЛЬНІСТЬ роботи та труднощі при механізації технології ущільнення вузлів на нитках основи КИЛИМІВ Відомо пристрій для фальцування або рівняння пір'я, складеній із двох бранш, крізь щілину між якими протягають окрему пір'їнку, і таким чином вирівнюють окремі складові елементи [1] Відомий гачкоподібний гребінь для ущільнення петель, виготовлений із двох окремих петлеподібних пружинних опозитно розташованих елементів, що дозволяють вирівнювати та ущільнувати петлі одночасно у двох взаємно ортогональних площинах [2] Теж є ВІДОМІ спосіб і допоміжний пристрій вирівнювання ниток у привідному механізмі виготовлення ниток основи, в якому нитку основи вирівнюють за допомогою чесального гребеня [3] Чесальний гребінь у вигляді штабелю набраних на осях тонких пластинок-ламелей із заданою віддаллю між ними Зверху нитку основи притискають і фіксують між двома поверхнями, які відповідають одна одній Проходячи між двох поверхонь із заданими щілиною та зусиллям стиску, поверхню нитки піддають ущільненню та вирівнюванню Крім цього пристрій механізму обладнано механічними органами приводута управління Вадами вказаних вище механізмів є обмеженість їх можливостей використання, а саме, вони не можуть бути застосовані як гребені ущільнення петель при машинному виготовленні довговорсових багатокольорових килимів, бо їх конструкцією передбачено вирівнювання матеріалу або петель виключно при ручній роботі Чесальний гребінь у В основу пристрою ущільнення петель килимових вузлів на нитках основи поставлено завдання рівномірного ущільнення як в поодинокому ряду килимових вузлів, так і по всій площині кили 1 00 ю 54787 ма шляхом створення пристрою, крізь який проходять нитки основи килима, на яких закріплено петлі килимового вузла, з одночасною можливість їх вивільнення з метою доступу до поодинокого килимового вузла, закріпленого на основі, що дозволить механізувати операцію збивання петель та забезпечити рівномірний та регульований ступінь ущільнення вузлів при одночасному забезпеченні визначеної КІЛЬКОСТІ їх на одиницю площі килима На фіг 1 зображено пристрій ущільнення килимових вузлів на основі Представлений на фіг 1 пристрій ущільнення килимових вузлів на основі складений із двох частин -1 та 2 бранш розташованих опозитно одна до другої та поєднаних між собою, ниток основи З Створи 4 утворені вирізами в бранші 1 та бранші 2 - наскрізні і належать кожен ВІДПОВІДНІЙ НИТЦІ ОСНОВИ З Нитки петлі килимового вузла на основі в силу наявності ворсу - дрібних обламаних частинок природного або штучного волокна можуть бути зав'язані тільки на певній відстані кожного окремого вузла один від одного, що з однієї сторони забезпечить м'якість килиму, а з другої сторони надасть йому рихлості Явище рихлості килимових вузлів при основі, в свою чергу, призводить до низької СТІЙКОСТІ зношуванню та збідненню кольорової гами насиченості в силу обмеження КІЛЬКОСТІ вузлів на одиницю площі, тому для ущільнення застосовують гребінь, зуби якого заводять у проміжки міх нитками основи та вручну пересувають стискуючи петлі вузлів на нитках основи і таким чином збільшують КІЛЬКІСТЬ вузлів на одиницю площі Операцію ущільнення вузлів повторюють багаторазово через затруднения у точному попаданні між ниток основи, а також для досягнення потрібної жорсткості основи, усуненням рихлості та запобіганню нерівномірності ущільнень У порівнянні з прототипом пристрій ущільнення петель килимових вузлів на нитках основи ущільнить всі петлі вузлів рівномірно та одночасно, а завдяки тому, що зусилля стиснення петель вузлів регулюють як масою самого пристрою, так і механічно, досягають заданих параметрів жорсткості килима та КІЛЬКОСТІ вузлів на одиницю площі Пристрій ущільнення петель килимових вузлів на нитках основи працює наступним чином Роз'єднують бранші 1 та 2, поміщають кожну нитки основи 3 окремо у ВІДПОВІДНИЙ наскрізний отвір 4, поєднують бранші 1 та 2 відомими конструктивними рішеннями в блок, так щоби одна бранша по відношенню до іншої були нерухомими Таким чином досягають його МОНОЛІТНОСТІ ПІД час робочого стану Так підготовляють пристрій до роботи Величина діаметру наскрізних отворів 4 залежить від перерізу нитки основи 3 та перерізу фрагменту нитки петлі вузла Зібрані у монолітний блок бранші 1 та 2 мають можливість пересуватися виключно вздовж ниток основи 3, які служать його направляючими Нитки основи 3 розташовані у просторі вертикально, в процесі роботи піднімають та опускають зібрані в монолітний блок бранші 1 та 2 Механічно упильнують петлі килимових вузлів вагою вільного пересування монолітного блоку із бранш 1 та 2 по нитках основи 3 або за допомогою прикладання заданого зусилля для прискорення їх падіння чи сповільнення падіння під дією власної ваги в залежності від заданих умов, розмірів та якості матеріалу фрагментів застосовуваних ниток для в'язання петель килимових вузлів Причому ступінь ущільнення петель килимових вузлів на нитках основи 3 регулюють висотою підйому бранш 1 та 2, прискоренням або сповільненням їх падіння Технічний результат досягають завдяки механізації операції, яка дасть можливість значно прискорити процес стискування петель, забезпечить однакове та точне ущільнення, дозволить регулювати КІЛЬКІСТЬ вузлів та забезпечить їх рівномірність на одиницю площі при одночасному дактильному сприйнятті м'якості поверхні килима ідентичній килимам ручної роботи Бібліографічні дані 1 Патент США №5941007 2 Патент США №4249434 3 Патент ЕР №1069220 4 Патент США №4310030 Фіг.1 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
