Вібраційний екстрактор

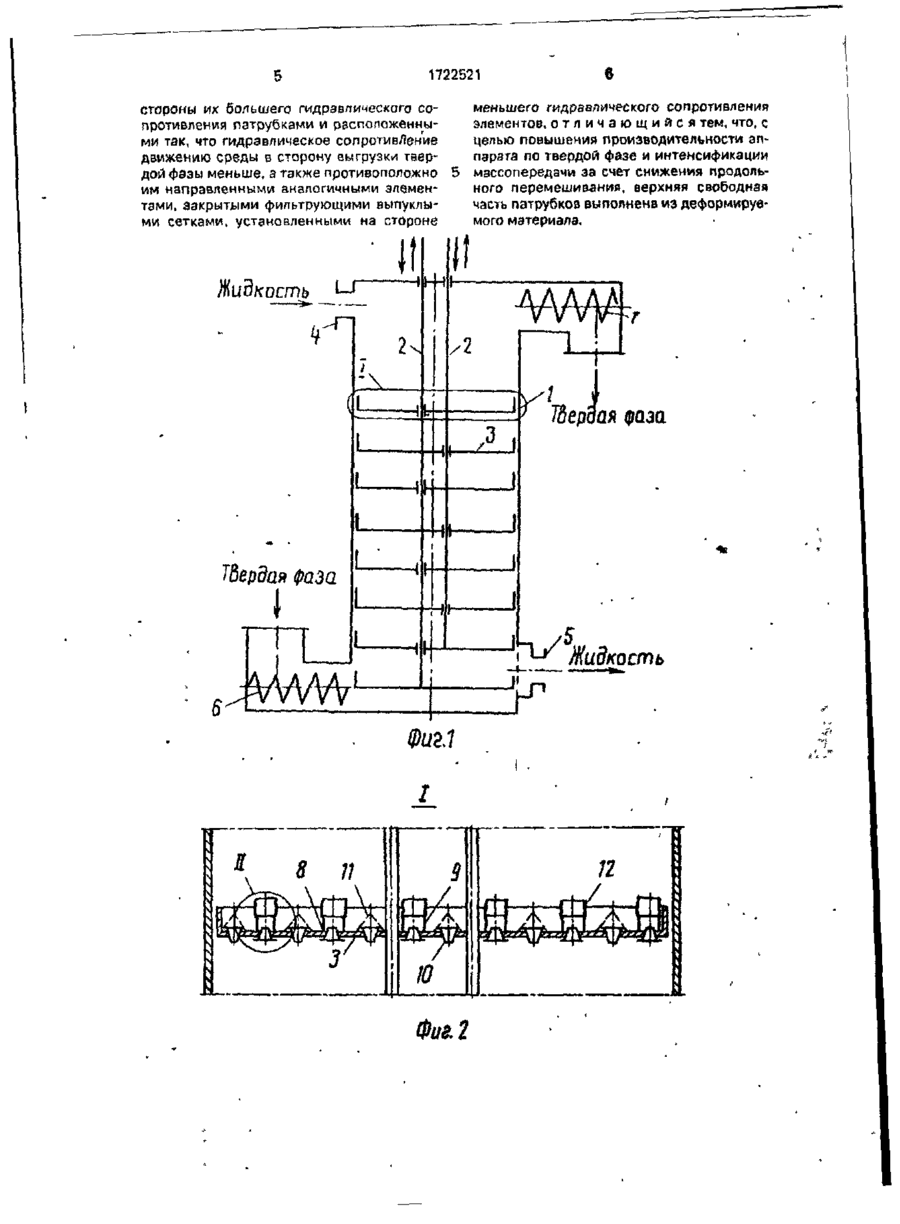

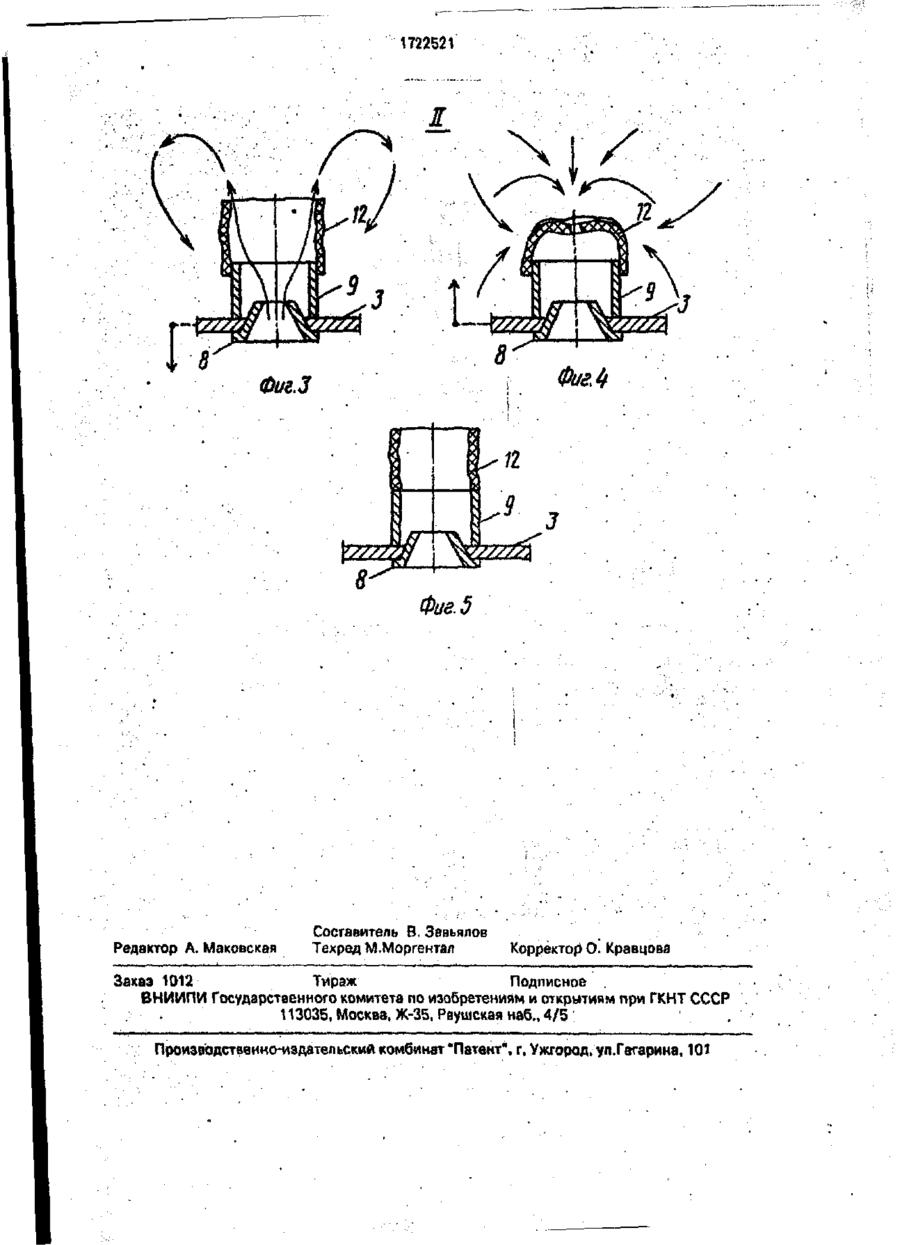

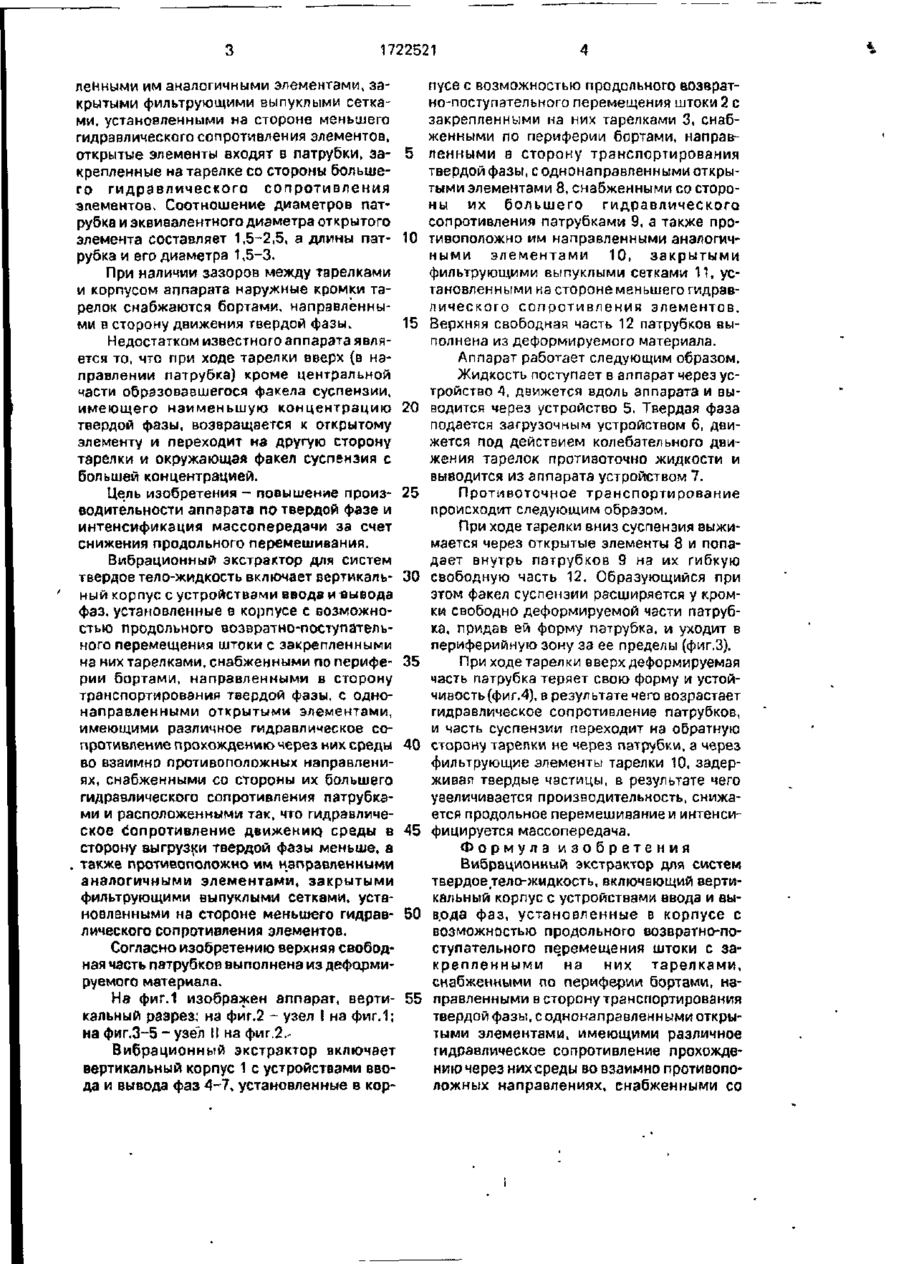

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 09) (Я)5 SU,,,, 1722521 А1 В 01 D It/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКМТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ і (21)4848802/26 (22)09.07 90 (46)30.03.92. Бюл №12 (71) Киевский технологический институт пищевой промышленности (72) П П. Лобода. В.Л. Завьялов и Ю.В. Карлаш (53)66.051.4.05(088.8) (56) Аксельруд Г.А , Молчанов А Д. Растворение твердых веществ. М.. 1979, с.207ґ • Авторское свидетельство СССР N* 1214130. кл. В 01 D 11/02.1985. (54) ВИБРАЦИОННЫЙ ЭКСТРАКТОР (57) Вибрационный экстрактор предназначен для экстрагирования целевого компонента из измельченного растительного сырья в пищевой промышленности или экстрагирования из твердых тел в химической и других отраслях промышленности. Цель изобретения - повышение производительности аппарата по твердой фазе и интенси Изобретение относится к конструкциям массобмеиных аппаратов и может быть использовано в пищевой промышленности для экстрагирования целевого компонента водой из измельченного растительного сырья или экстрагирования из твердых-тел в химической и других отраслях промышленности. Известны аппараты для проведения массообменных процессов, состоящие из корпуса и расположенных внутри него вибрирующих рабочих органов в виде перфорированных пластин. фикация массопередачи за счет снижения продольного перемешивания. Экстрактор включает вертикальный корпус с возможностью продольного возвратно-поступательного перемещения штоки с закрепленными на них тарелками с однонаправленными открытыми элементами, имеющими различное гидравлическое сопротивление прохождению через них среды во взаимно противоположных направлениях, снабженными со стороны их большего гидравлического сопротивления патрубками и расположенными так, что гидравлическое сопротивление движению через них среды в сторону выгрузки твердой фазы меньше, а также противоположно им направленными аналогичными элементами, закрытыми фильтрующими выпуклыми сетками, установленными на стороне меньшего гидравлического сопротивления элементов, верхняя свободная часть патрубка выполнена из деформируемого материала. 5 ил. Известен массообменный аппарат для систем твердое тело-жидкость, включающий вертикальный корпус с устройствами ввода и вывода фаз, установленные є корпусе с возможностью возвратно-поступательного перемещения штоки с закрепленными на них тарелками с однонаправленными элементами, имеющими различное гидравлическое сопротивление движению через них среды во взаимно противоположных направлениях и расположенными так. что гидравлическое сопротивление движению среды в сторону выгрузки твердой фазы меньше, а также противоположно направ го го ел 1722521 ленными им аналогичными элементами, закрытыми фильтрующими выпуклыми сетками, установленными на стороне меньшего гидравлического сопротивления элементов, открытые элементы входят в патрубки, закрепленные на тарелке со стороны большего г и д р а в л и ч е с к о г о сопротивления элементов. Соотношение диаметров патрубка и эквивалентного диаметра открытого элемента составляет 1,5-2,5, а длины патрубка и его диаметра 1,5-3. При наличии зазоров между тарелками и корпусом аппарата наружные кромки тарелок снабжаются бортами, направленными в сторону движения твердой фазы. Недостатком известного аппарата является то, что при ходе тарелки вверх (в направлении патрубка) кроме центральной части образовавшегося факела суспензии, имеющего наименьшую концентрацию твердой фазы, возвращается к открытому элементу и переходит на другую сторону тарелки и окружающая факел суспензия с большей концентрацией. Цель изобретения - повышение производительности аппарата по твердой фазе и интенсификация массопередачи за счет снижения продольного перемешивания. Вибрационный экстрактор для систем твердое тело-жидкость включает вертикальный корпус с устройствами ввода иеывода фаз. установленные в корпусе с возможностью продольного возвратно-поступательного перемещения штоки с закрепленными на них тарелками, снабженными по периферии бортами, направленными в сторону транспортирования твердой фазы, с однонаправленными открытыми элементами, имеющими различное гидравлическое сопротивление прохождению через ник среды во взаимно противоположных направлениях, снабженными со стороны их большего гидравлического сопротивления патрубками и расположенными так, что гидравлическое Сопротивление движению среды в сторону выгрузки твердой фазы меньше, а . также противоположно им направленными аналогичными элементами, закрытыми фильтрующими выпуклыми сетками, установленными на стороне меньшего гидравлического сопротивления элементов. 5 10 15 20 25 30 35 40 45 50 Согласно изобретению верхняя свободная часть патрубков выполнена из деформируемого материала. На фиг.1 изображен аппарат, верти- 55 кальный разрез; на фиг.2 ~ узел I на фиг.1; на фиг.3-5 - узел II на фиг.2.Вибрационный экстрактор включает вертикальный корпус 1 с устройствами ввода и вывода фаз 4-7, установленные в кор 4 пусе с возможностью продольного возвратно-поступательного перемещения штоки 2 с закрепленными на них тарелками 3, снабженными по периферии бортами, направпенными в сторону транспортирования твердой фазы, с однонаправленными открытыми элементами 8, снабженными со стороны их большего гидравлического сопротивления патрубками 9, а также противоположно им направленными аналогичными элементами 10, закрытыми фильтрующими выпуклыми сетками 11, установленными на стороне меньшего гидравлического сопротивления элементов. Верхняя свободная часть 12 патрубков выполнена из деформируемого материала. Аппарат работает следующим образом. Жидкость поступает в аппарат через устройство А, движется вдоль аппарата и выводится через устройство 5. Твердая фаза подается загрузочным устройством 6, движется под действием колебательного движения тарелок противоточно жидкости и выводится из аппарата устройством 7. Противоточное транспортирование происходит следующим образом. При ходе тарелки вниз суспензия выжимается через открытые элементы 8 и попадает внутрь патрубков 9 на их гибкую свободную часть 12. Образующийся при этом факел суспензии расширяется у кромки свободно деформируемой части патрубка, придав ей форму патрубка, и уходит в периферийную зону за ее пределы (фиг.З). При ходе тарелки вверх деформируемая часть патрубка теряет свою форму и устойчивость (фиг.4), а результате чего возрастает гидравлическое сопротивление патрубков, и часть суспензии переходит на обратную сторону тарелки не через патрубки, а через фильтрующие элементы тарелки 10, задерживая твердые частицы, в результате чего увеличивается производительность, снижается продольное перемешивание и интенсифицируется массопередача. Формула изобретения Вибрационный экстрактор для систем твердое тело-жидкость, включающий вертикальный корпус с устройствами ввода и выв.ода фаз, установленные в корпусе с возможностью продольного возвратно-поступательного перемещения штоки с закрепленными на них тарелками, снабженными по периферии бортами, направленными в сторону транспортирования твердой фазы, с однонаправленными открытыми элементами, имеющими различное гидравлическое сопротивление прохождению через нихсреды во взаимно противоположных направлениях, снабженными со \ 1722521 меньшего гидравлического сопротивления элементов, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности аппарата по твердой фазе и интенсификации массопередами за счет снижения продольного перемешивания, верхняя свободная часть патрубков выполнена из деформируемого материала. стороны их большего гидравлического сопротивления патрубками и расположенными так, что гидравлическое сопротивление движению среды в сторону выгрузки твердой фзэы меньше, а также противоположно им направленными аналогичными элементами, закрытыми фильтрующими выпуклыми сетками, установленными на стороне it Жидкость lix И 1 ? ТВердая фаза Н MWV Фиг.1 Фиг. 2 Тдераая фаза 1722521 I чг/ Фиг. 5 Редактор А. Маковская Составитель В.Завьялов Техред М.Моргентал Корректор О. Кравцова Заказ 1012 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб„ 4 / 5 : ' Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
