Теплоутилізатор енергії сонця

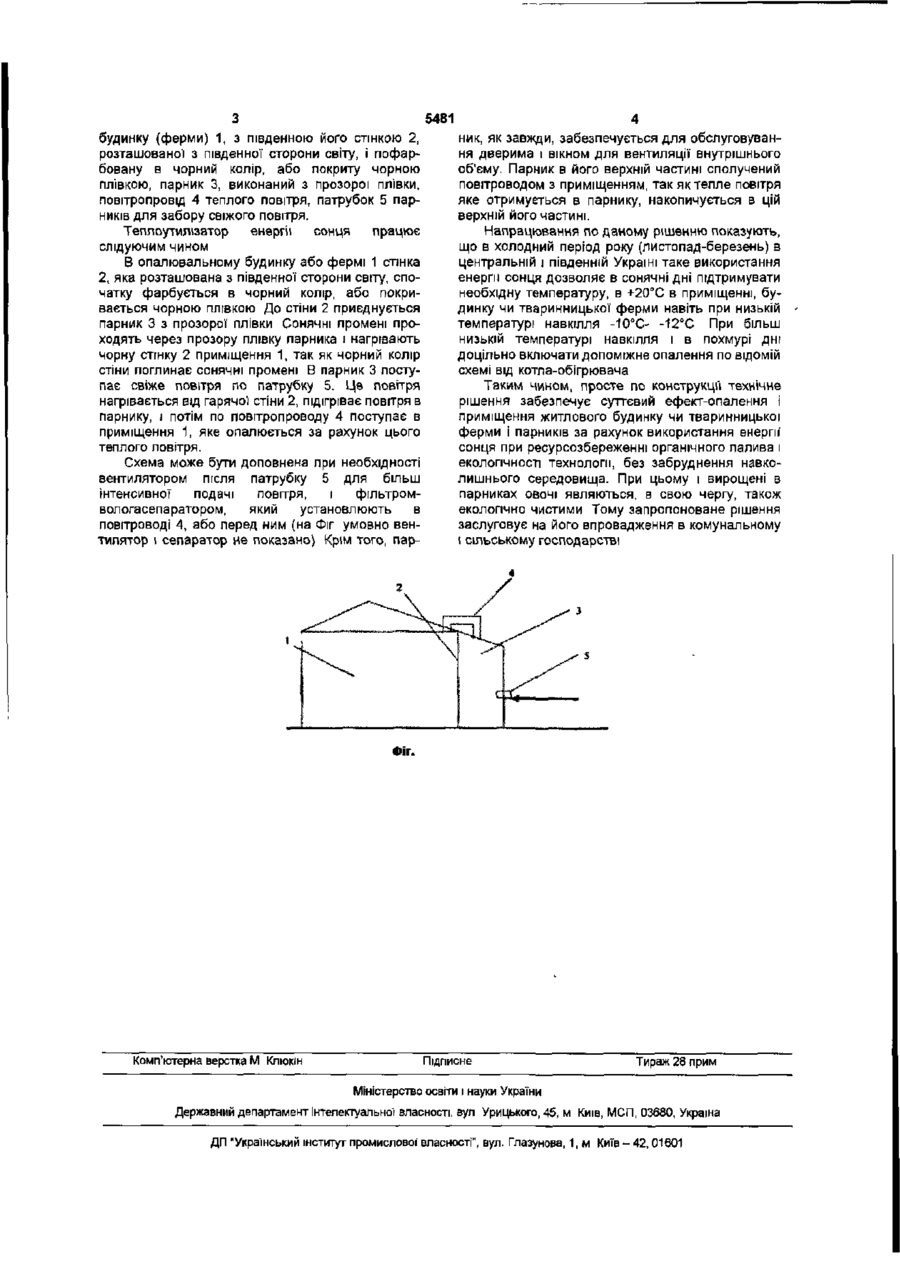

1 Теплоутилізатор енергії сонця, який містить південну стіну приміщення, пофарбовану в чорний Корисна модель відноситься до області теплоенергетики, точніше - до пристроїв для опалення приміщення житлового будинку або тваринницької ферми і овочевих парників за рахунок енергії сонця Може бути використано для цих цілей в комунальному і сільському господарстві Відомий теплоутилізатор енергії сонця в вигляді сушильної геліоустановки, що містить сонячний колектор, канали гарячого повітря, акумулятор тепла, приміщення (камеру) для опалення (сушки), вентилятор для подачі повітря, при цьому внутрішня поверхня колектора виконана гофрируванйю, а приміщення має повітророзподільну решітку з отворами діаметром, який не перевищує діаметра висушувального - зерна або сіна [патент України №57442 А, заявлено 15 10 2002, дата видачі 16 06 2003, опубл в бюл №6, 16 06 2003 р , МПК F26B 17/10, автор С В Михайлик] Недолік відомої геліоустановки полягає в її складній конструкції Частково цей недолік ліквідовано в іншому технічному рішенні в вигляді теплоутилізатора енергії сонця для опалення приміщення житлового будинку або тваринницької ферми, який містить південну стіну приміщення, пофарбовану в чорний колір, або покриту чорною плівкою, і повітровід подачі отриманого тепла повітря в приміщення [материалы международной конференции «Международные проблемы экологической безопасности», тезисы доклада Михайлик С В , Михайлик В.Д «Использование нетрадиционных энергоресурсов - путь к экономической стабильности», Сумы, 2002] колір або покриту чорною плівкою, і повітровід подачі отриманого теплого повітря в приміщення, який відрізняється тим, що до приміщення приєднаний парник, котрий з одного боку сполучений повітроводом з приміщенням, а з іншого має патрубок забору свіжого повітря 2 Теплоутилізатор за п 1 який відрізняється тим, що парник сполучений повітроводом з приміщенням в верхній його частині Дане технічне рішення найбільш близьке до запропонованого і прийнятого за прототип Однак і цей теплоутилізатор має складну конструкцію, а використання його не достатньо ефективне В основу даного технічного рішення положена задача створення такого теплоутилізатора енергії сонця, який би забезпечив можливість підвищення ефективності використання теплової енергії сонця Поставлена задача вирішена в запропонованому теплоутилізатор і енергії сонця, який містить південну стіну приміщення, пофарбовану в чорний колір, або покриту чорною плівкою, і повітровід подачі отриманого теплого повітря в приміщення, до приміщення приєднаний парник, який з одного боку сполучений повітроводом з приміщенням, а з іншого - має патрубок для забору свіжого повітря, при цьому парник в його верхній частині сполучений повітроводом з приміщенням На відміну від прототипу до приміщення приєднаний парник, котрий з одного боку сполучений повітроводом з приміщенням, а з іншого - має патрубок для забору свіжого повітря, і при цьому парник сполучений повітроводом в його верхній частині, а сам утилізатор має простішу конструкцію - без гофрованої поверхні і акумулятора тепла Це значно спрощує конструкцію, при цьому появляється можливість одночасного опалювання двох приміщень що забезпечує підвищення ефективності використання сонячної енергії Суть корисної моделі пояснюється схемою теплоутилізатора енергії сонця (див Фіг ) На Фіг відображено приміщення житлового 00 О) 5481 будинку (ферми) 1, з південною його стінкою 2, розташованої з південної сторони світу, і пофарбовану в чорний колір, або покриту чорною плівкою, парник 3, виконаний з прозорої плівки, повітропровід 4 теплого повітря, патрубок 5 парників для забору свіжого повітря. Теплоутилізатор енергії сонця працює слідуючим чином В опалювальному будинку або фермі 1 стінка 2, яка розташована з південної сторони світу, спочатку фарбується в чорний колір, або покривається чорною плівкою До стіни 2 приєднується парник 3 з прозорої плівки Сонячні промені проходять через прозору плівку парника і нагрівають чорну стінку 2 приміщення 1, так як чорний колір стіни поглинає сонячні промені В парник 3 поступає свіже повітря по патрубку 5. Це повітря нагрівається від гарячої стіни 2, підігріває повітря в парнику, і потім по повітропроводу 4 поступає в приміщення 1, яке опалюється за рахунок цього теплого повітря. Схема може бути доповнена при необхідності вентилятором після патрубку 5 для більш інтенсивної подачі повітря, і фільтромвологасепаратором, який установлюють в повітроводі 4, або перед ним (на Фіг умовно вентилятор і сепаратор не показано) Крім того, пар ник, як завжди, забезпечується для обслуговування дверима і вікном для вентиляції внутрішнього об'єму. Парник в його верхній частині сполучений повітроводом з приміщенням, так як тепле повітря яке отримується в парнику, накопичується в цій верхній його частині. Напрацювання по даному рішенню показують, що в холодний період року (листопад-березень) в центральній і південній Україні таке використання енергії сонця дозволяє в сонячні дні підтримувати необхідну температуру, в +20°С в приміщенні, будинку чи тваринницької ферми навіть при низькій температурі навкілля -10°С- -12°С При більш низькій температурі навкілля і в похмурі дні доцільно включати допоміжне опалення по відомій схемі від котпа-обігрювача Таким чином, просте по конструкції технічне рішення забезпечує суттєвий ефект-опалення і приміщення житлового будинку чи тваринницької ферми і парників за рахунок використання енергії сонця при ресурсозбереженні органічного палива і еколопчності технологи, без забруднення навколишнього середовища. При цьому і вирощені в парниках овочі являються, в свою чергу, також екологічно чистими Тому запропоноване рішення заслуговує на його впровадження в комунальному \ сільському господарстві Фіг. Комп'ютерна верстка М Кпюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової' власності", вул. Глазунова, 1, м Київ - 42,01601
