Пиловловлювач

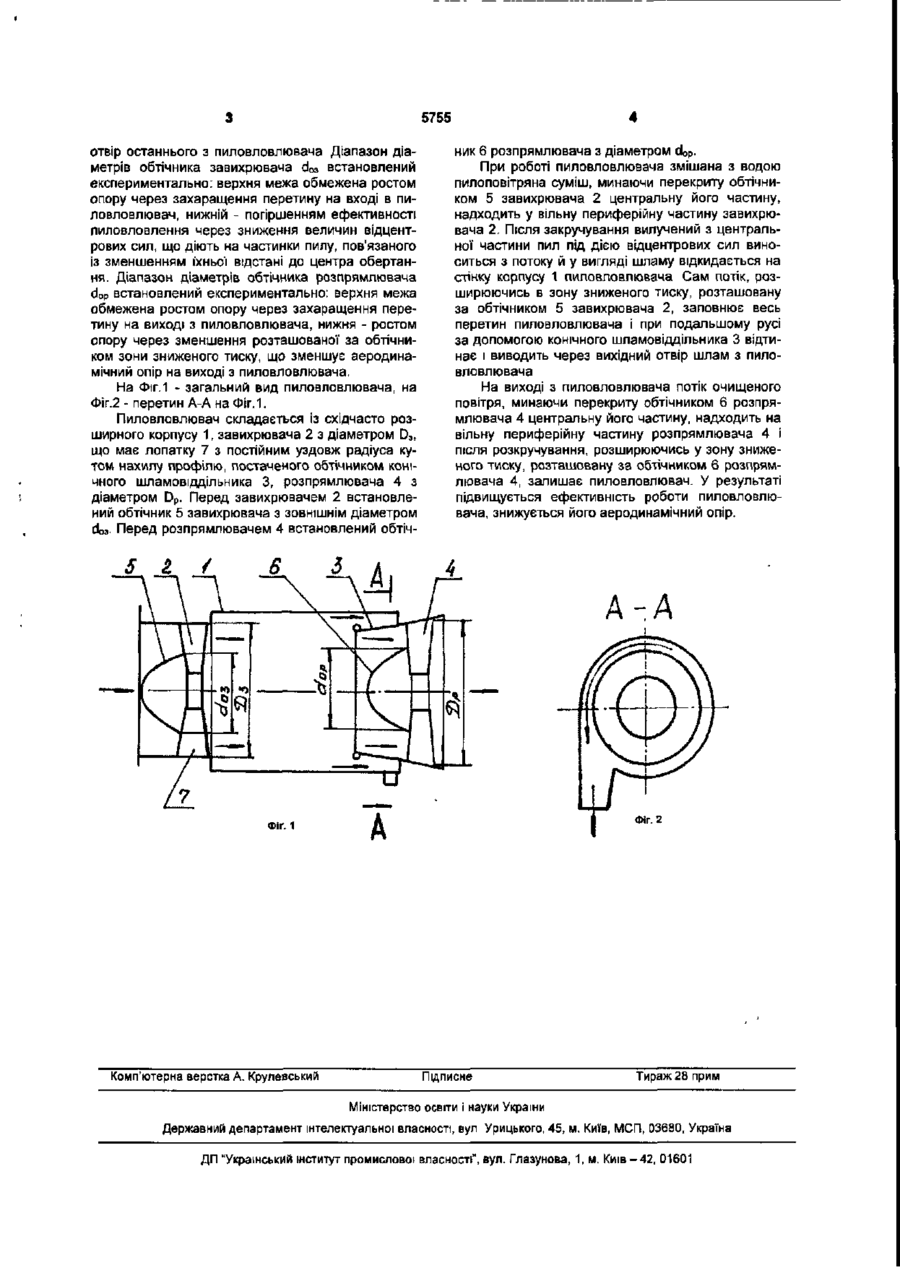

Пиловловлювач, що містить східчасто розширений корпус, завихрювач, що має лопатку з постійним уздовж радіуса кутом нахилу профілю, обтічний конічний шламовіддільник і розпрямлювач, який відрізняється тим, що перед завихрювачем встановлений обтічник із зовнішнім діаметром doa, що дорівнює 0,3...0,8 діаметра завихрювача D3, а перед розпрямлювачем встановлений обтічник діаметром d o p , що складає 0,35...0,75 діаметра розпрямлювача Dp. Корисна модель належить до гірничої промисловості й призначена для боротьби з пилом при проходці гірничих виробок прохідницькими комбайнами Відомий пиловловлювач, що складається з корпусу, завихрювача, конічного шламовіддільника, розпрямлювача і встановленої по осі пиловловлювача втулки [див. авт. свид. СРСР 243552, E21F 5/20, заявл. 24.07.67, опубл. 14.05 69, бюл. №17], прийнятий як аналог. Недоліком аналога є конструкція лопатки завихрювача, у якій є змінні кути установки профілю, що збільшуються до осі пиловловлювача, необхідні для збільшення відцентрових сил при зменшенні відстані до центра обертання. Завихрювач з такою конструкцією лопатки створює значний аеродинамічний опір. Крім того, виконання корпусу врівень з діаметром завихрювача призведе до захоплення і виносу потоком частини шламу, а гостра кромка вхідної частини конічного шламовіддільника додатково збільшує аеродинамічний опір пиловловлювача. Відомий також пиловловлювач, найбільш близький за технічною сутністю і прийнятий як прототип [див. пат. України №1437, заявл. 04.12 01, E21F 5/20, опубл. 15.10.02, бюл №10], що складається з корпусу, завихрювача, конічного шламовіддільника і розпрямлювача, відмінними рисами якого є східчасто розширний корпус, обтічна конструкція конічного шламовіддільника, лопатка завихрювача з постійним уздовж радіуса кутом нахилу профілю. Перевагою даної конструкції є зниження в порівнянні з аналогом аеродинамічного опору. Недоліком прототипу є зниження ефективності пиловловлення через малі величини відцентрових сил, що відкидають на стінку у вигляді шламу частинки пилоповітряної суміші при малих відстанях частинок до центра обертання У центральній частині пиловловлювача відцентрові сили виявляються недостатніми для відкидання частинок пилоповітряної суміші на стінки пиловловлювача, що призводить до захоплення і виносу потоком повітря частинок пилу з центральної" частини пиловловлювача. В основу корисної моделі поставлена задача1 у пиловловлювачі шляхом зміни конструкції його проточної частини підвищити ефективність пиловловлення, знизити аеродинамічний опір пиловловлювача. Ця задача вирішується тим, що в пиловловлювачі, який містить східчасто розширний корпус, завихрювач, що має лопатку з постійним уздовж радіуса кутом нахилу профілю, обтічний конічний шламовіддільник і розпрямлювач, відповідно до корисної моделі, перед завихрювачем встановлений обтічник із зовнішнім діаметром (d 0 3 , що дорівнює 0,3-0,8 діаметра завихрювача D3, а перед розпрямлювачем встановлений обтічник діаметром d o p , що складає 0,35-0,75 діаметра розпрямлювача DpУстановка обтічника перед завихрювачем призводить до видалення пилу, що міститься в потоці, з центральної частини завихрювача, а після закручування потоку - до відкидання під дією відцентрових сил віддаленого від центра обертання пилу на стінки пиловловлювача у вигляді шламу, відсікання його шламовіддільником і виведенням через ю 5755 отвір останнього з пиловловлювача Діапазон діаметрів обтічника завихрювана d 0 3 встановлений експериментально: верхня межа обмежена ростом опору через захаращення перетину на вході в пиловловлювач, нижній - погіршенням ефективності пиловловлення через зниження величин відцентрових сил, що діють на частинки пилу, пов'язаного із зменшенням їхньої відстані до центра обертання. Діапазон діаметрів обтічника розпрямлювана doP встановлений експериментально: верхня межа обмежена ростом опору через захаращення перетину на виході з пиловловлювача, нижня - ростом опору через зменшення розташованої за обтічником зони зниженого тиску, що зменшує аеродинамічний опір на виході з пиловловлювача. На Фіг.1 - загальний вид пиловловлювача, на Фіг.2 - перетин А-А на Фіг. 1. Пиловловлювач складається із східчасто розширного корпусу 1, завихрювана 2 з діаметром D3, що має лопатку 7 з постійним уздовж радіуса кутом нахилу профілю, постаченого обтічником конічного шламовіддільника 3, розпрямлювача 4 з діаметром Dp. Перед завихрювачем 2 встановлений обтічник 5 завихрювача з зовнішнім діаметром dw Перед розпрямлювачем 4 встановлений обтіч 5 ник Є розпрямлювача з діаметром d o p . При роботі пиловловлювача змішана з водою пилоповітряна суміш, минаючи перекриту обтічником 5 завихрювача 2 центральну його частину, надходить у вільну периферійну частину завихрювача 2. Після закручування вилучений з центральної частини пил під дією відцентрових сил виноситься з потоку й у вигляді шламу відкидається на стінку корпусу 1 пиловловлювача Сам потік, розширюючись в зону зниженого тиску, розташовану за обтічником 5 завихрювача 2, заповнює весь перетин пиловловлювача і при подальшому русі за допомогою конічного шламовіддільника 3 відтинає і виводить через вихідний отвір шлам з пиловловлювача На виході з пиловловлювача потік очищеного повітря, минаючи перекриту обтічником 6 розпрямлювача 4 центральну його частину, надходить на вільну периферійну частину розпрямлювача 4 і після розкручування, розширюючись у зону зниженого тиску, розташовану за обтічником 6 розпрямлювача 4, залишає пиловловлювач. У результаті підвищується ефективність роботи пиловловлювача, знижується його аеродинамічний опір. і А-А Фіг. 2 ФІГ. 1 Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
