Пристрій зрошування виконавчого органу очисного комбайна

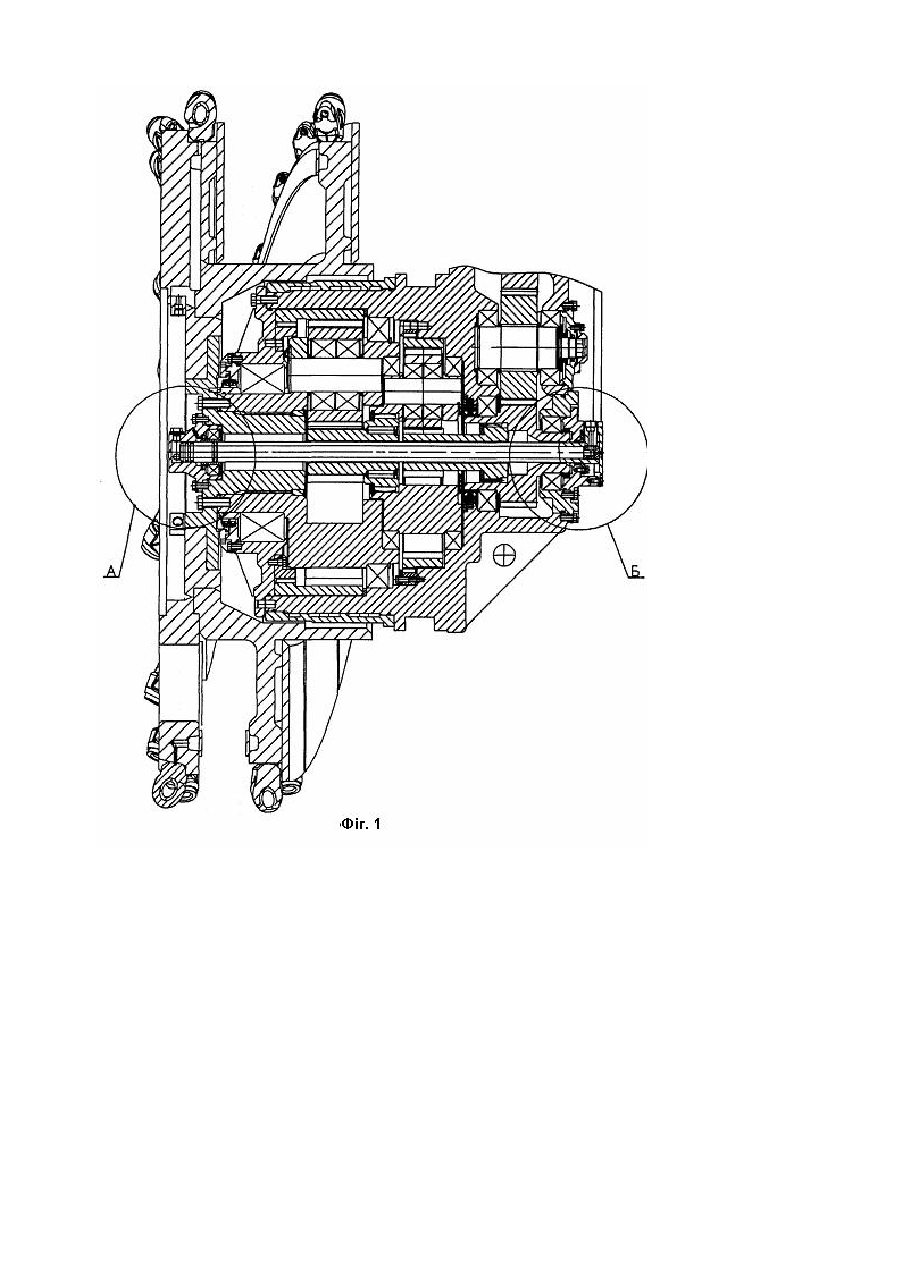

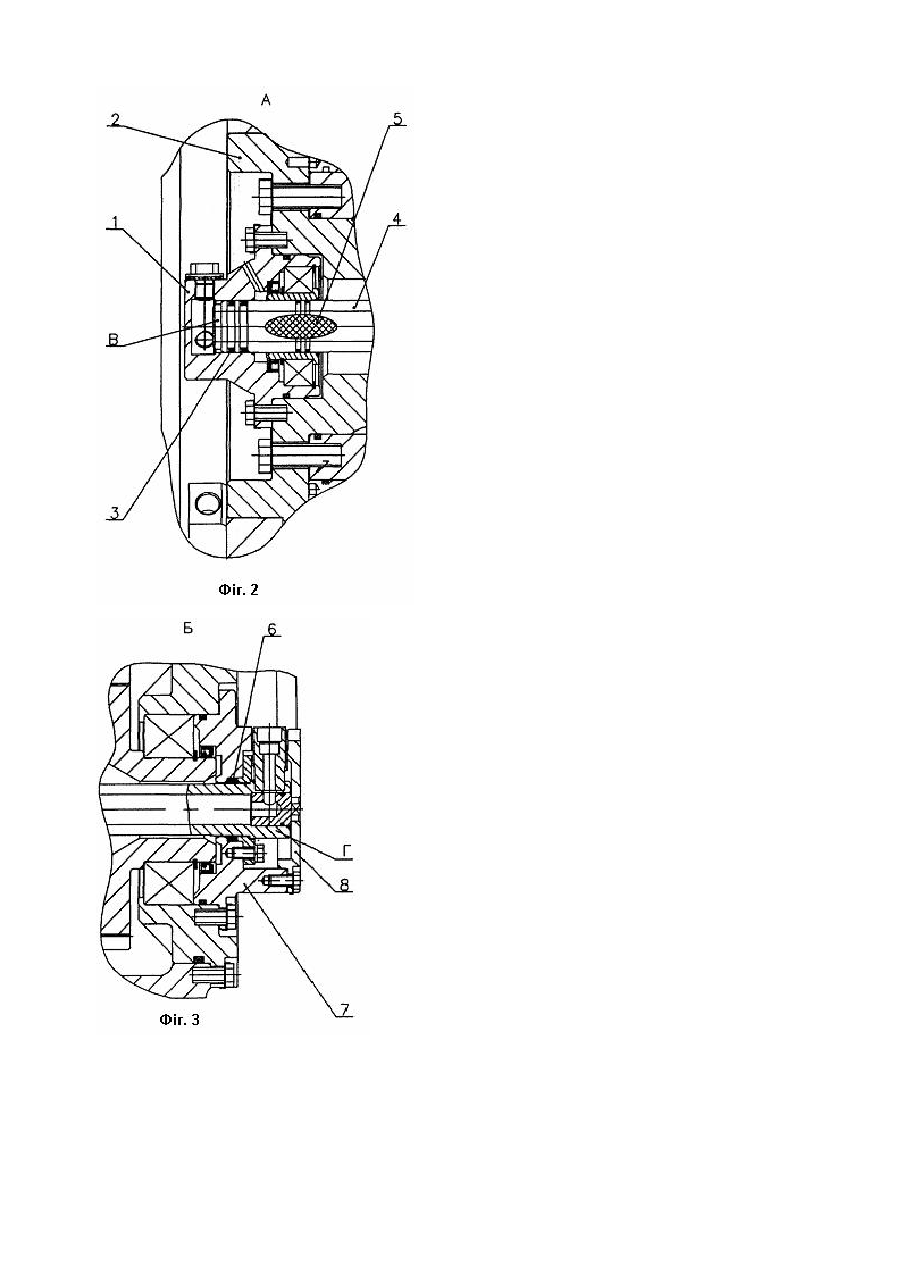

Корисна модель належить до гірничої промисловості, а саме, до пристроїв підведення зрошувальної рідини через обертний виконавчий орган очисного комбайна, що переважно містить багатоступінчастий планетарний редуктор. Відомий пристрій зрошування виконавчого органа очисного комбайна, у якому вода підводиться через обертний робочий орган, що містить планетарний редуктор, прийнятий за прототип (Конструкторська документація на комбайн очисний ГШ500. Блок різання ГШ500.01.000СБ. Горлівка, Горлівський машзавод, 1995 р., арк. 2). Пристрій містить корпус редуктора, нерухому кришку з отвором для підведення води, установлену з боку порожнього швидкохідного вала редуктора, вал-трубопровід, фільтр, розподільник, рухомий і нерухомий стики з ущільненнями. При цьому вал-трубопровід з'єднаний з порожнім тихохідним валом редуктора й обертається разом з ним. Недоліком конструкції такого пристрою є наявність ущільнюваного стику усередині порожнини редуктора, герметизація якого може порушитися в результаті недбалого монтажу-демонтажу в процесі обслуговування і ремонту. Видалити просочувану рідину з редуктора в цьому випадку практично неможливо. Усе це знижує надійність виконавчого органа в цілому, тому що в результаті витоку рідини в редуктор він швидко виходить з ладу. Ущільнення гідравлічного стику обертний трубопровід - нерухома кришка складне технологічно, має низький ресурс і піддано явищу «закисання» (зчеплення тертьових поверхонь продуктами корозії), що веде при експлуатації до порушення параметрів їхньої шорсткості та витікання рідини в з'єднанні. Крім того, з'єднання вала-трубопроводу з обертним порожнім тихохідним валом виконано усередині редуктора за допомогою перехідної втулки, установленої з ексцентриситетом, що нетехнологічно, збільшує трудомісткість виготовлення і збирання. Недоліком є також те, що для заміни й обслуговування фільтра потрібне розбирання шнека з боку вибою, що вкрай незручно і небезпечно. В основу корисної моделі поставлена задача: у пристрої зрошування виконавчого органа очисного комбайна, шляхом зміни його конструкції, забезпечити виключення попадання води в порожнину корпусу редуктора, усунення малотехнологічних деталей, підвищення надійності роботи пристрою, зручності монтажу, ремонту й обслуговування. Поставлена задача вирішується тим, що в пристрої зрошування виконавчого органа очисного комбайна, який має корпус редуктора, що містить вал-трубопровід, рухомий і нерухомий стики з ущільненнями, фільтр, розподільник, кришку, відповідно до корисної моделі, вал-трубопровід установлений нерухомо, обидва його кінці розташовані поза порожниною корпусу редуктора, при цьому нерухомий стик утворений з'єднанням вала-трубопроводу з кришкою, а рухомий - з розподільником, причому ущільнення рухомого стику встановлені на валі-трубопроводі. Фільтр установлений безпосередньо в каналі валатрубопроводу. Завдяки такій конструкції пристрою внутрішнього зрошування досягається: спрощення герметизації стику в місці підведення рідини до корпусу редуктора, тому що ущільнити нерухомий вал-тр убопровід значно легше; підвищується надійність усього виконавчого органа в цілому, тому що виключається можливість попадання води в порожнину корпусу редуктора завдяки тому, що кінці вала-трубопроводу виходять за його межі; вирішується задача поліпшення обслуговування і ремонту фільтра і вала трубопроводу, тому що забезпечується їхній швидкий і простий монтаж і демонтаж разом з ущільненнями зі зручної і безпечної зони. На фіг. 1 зображений перетин планетарного редуктора виконавчого органа очисного комбайна, що містить пристрій зрошування. На фіг. 2 зображений місцевий вид А на фіг. 1. На фіг. 3 зображений місцевий вид Б на фіг. 1. Пристрій внутрішнього зрошування складається з приймального гідро-розподільника 1, нерухомо закріпленого на тихохідному валу планетарного редуктора 2 і розташованого поза порожниною корпусу редуктора. У ньому подаючим кінцем В встановлений і ущільнений манжетами 3 вал-трубопровід 4 із умонтованим фільтром 5 (фіг. 2). Приймальний кінець Г вала-трубопроводу встановлений в ущільнювально-компенсаційній камері 6, розташованій в нерухомій кришці 7 редуктора і захищений кришкою 8 (фіг. 3). Пристрій працює в такий спосіб: вода для зрошування надходить у приймальний кінець Г (фіг. 3) нерухомого вала-трубопроводу 4, проходить через фільтр 5, звідти в приймальний обертний розподільник 1 (фіг. 2) і далі -до форсунок робочого органа. Для демонтажу вала-трубопроводу 4 досить зняти кришку 8 і витягти його разом з ущільненнями 3 і фільтром 5 убік, протилежний вибою, що забезпечує безпеку і зручність виконання робіт з ремонту й обслуговуванню.
