Лобовий фрикційний варіатор

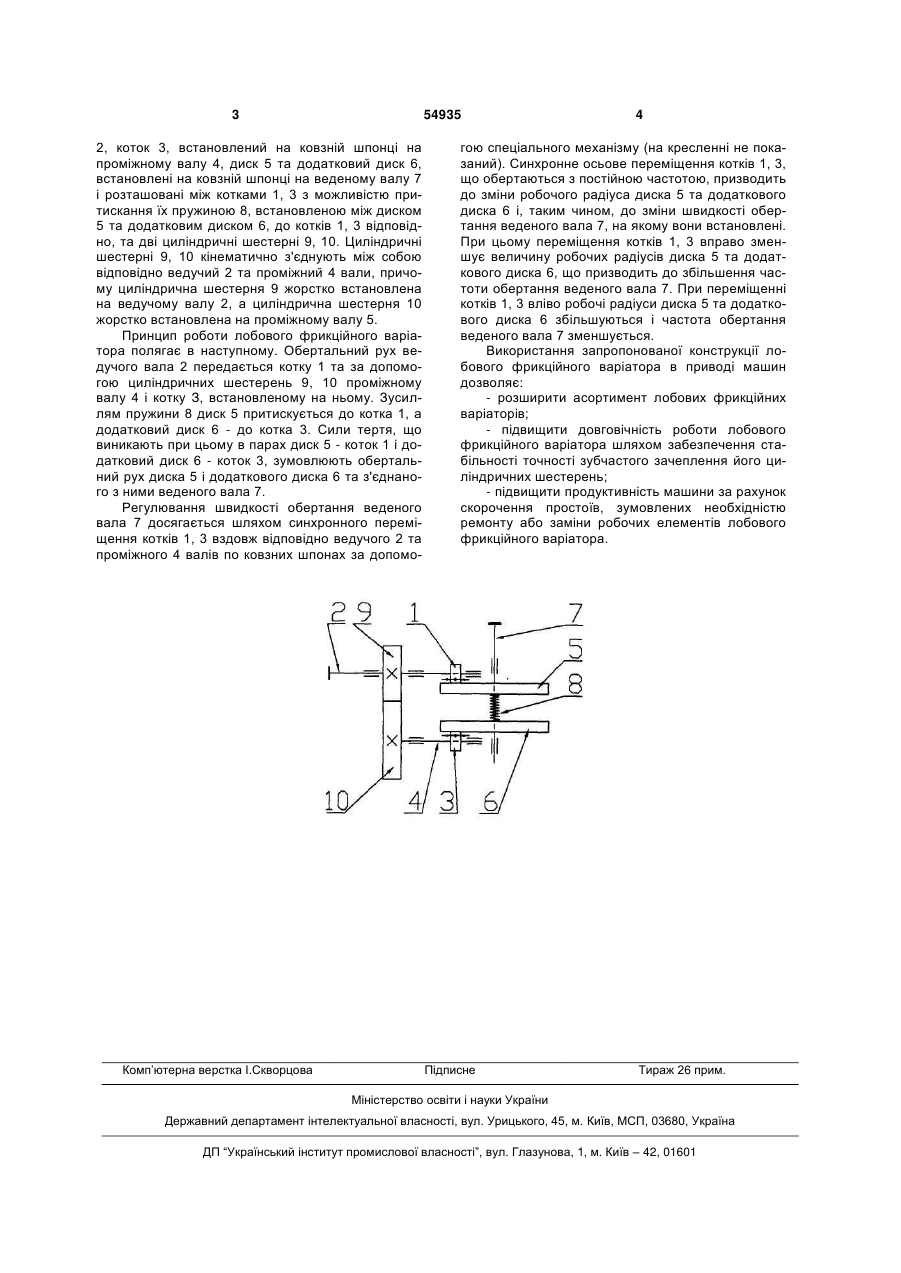

Лобовий фрикційний варіатор, що містить кінематично з'єднані два котки, один з яких встано 3 54935 2, коток 3, встановлений на ковзній шпонці на проміжному валу 4, диск 5 та додатковий диск 6, встановлені на ковзній шпонці на веденому валу 7 і розташовані між котками 1, 3 з можливістю притискання їх пружиною 8, встановленою між диском 5 та додатковим диском 6, до котків 1, 3 відповідно, та дві циліндричні шестерні 9, 10. Циліндричні шестерні 9, 10 кінематично з'єднують між собою відповідно ведучий 2 та проміжний 4 вали, причому циліндрична шестерня 9 жорстко встановлена на ведучому валу 2, а циліндрична шестерня 10 жорстко встановлена на проміжному валу 5. Принцип роботи лобового фрикційного варіатора полягає в наступному. Обертальний рух ведучого вала 2 передається котку 1 та за допомогою циліндричних шестерень 9, 10 проміжному валу 4 і котку З, встановленому на ньому. Зусиллям пружини 8 диск 5 притискується до котка 1, а додатковий диск 6 - до котка 3. Сили тертя, що виникають при цьому в парах диск 5 - коток 1 і додатковий диск 6 - коток 3, зумовлюють обертальний рух диска 5 і додаткового диска 6 та з'єднаного з ними веденого вала 7. Регулювання швидкості обертання веденого вала 7 досягається шляхом синхронного переміщення котків 1, 3 вздовж відповідно ведучого 2 та проміжного 4 валів по ковзних шпонах за допомо Комп’ютерна верстка І.Скворцова 4 гою спеціального механізму (на кресленні не показаний). Синхронне осьове переміщення котків 1, 3, що обертаються з постійною частотою, призводить до зміни робочого радіуса диска 5 та додаткового диска 6 і, таким чином, до зміни швидкості обертання веденого вала 7, на якому вони встановлені. При цьому переміщення котків 1, 3 вправо зменшує величину робочих радіусів диска 5 та додаткового диска 6, що призводить до збільшення частоти обертання веденого вала 7. При переміщенні котків 1, 3 вліво робочі радіуси диска 5 та додаткового диска 6 збільшуються і частота обертання веденого вала 7 зменшується. Використання запропонованої конструкції лобового фрикційного варіатора в приводі машин дозволяє: - розширити асортимент лобових фрикційних варіаторів; - підвищити довговічність роботи лобового фрикційного варіатора шляхом забезпечення стабільності точності зубчастого зачеплення його циліндричних шестерень; - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих елементів лобового фрикційного варіатора. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
