Апарат для зовнішньої фіксації переломів кісток кисті

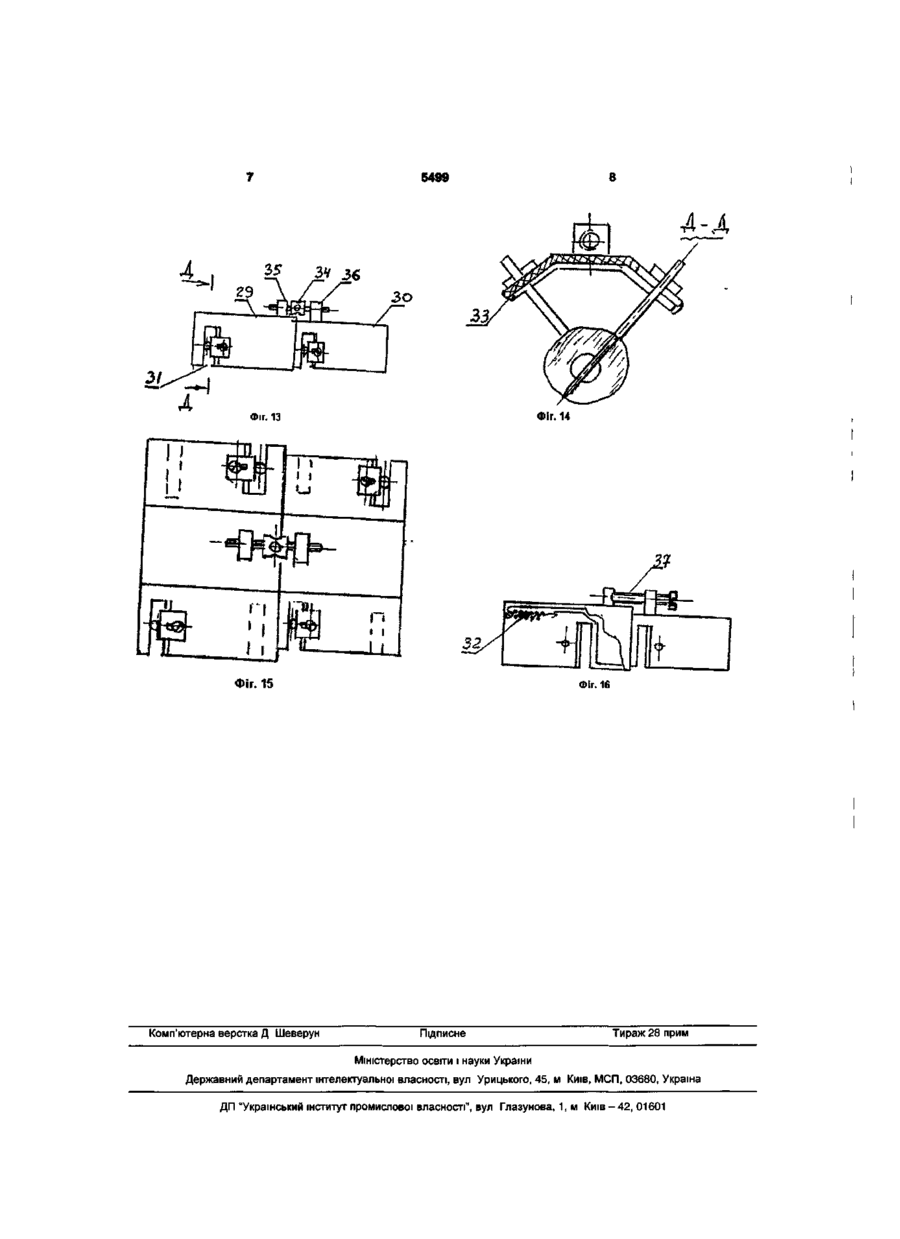

1 Апарат для зовнішньої фіксації переломів кісток кисті, який містить корпус у вигляді двох гільз, установлених телескопічно з подовжніми прорізями, спицеутримачів у вигляді пластин з отворами для проходу і загину спиць і компресійне обладнання у вигляді гвинта і гайки, який відріз няється тим, що корпус виконаний у вигляді двох пластин з відігнутими краями, на яких виконані поперечні прорізі для спиць, а фіксівне обладнання для спиць виконане у вигляді планки з клиноподібним виступом, контактуючим з конусною поверхнею, виконаною на одній з поверхні прорізі 2 Апарат за п 1, який відрізняється тим, що пластини оснащені дугоподібними виступами, з'єднаними в циліндр за допомогою пружин або гумових кілець, і виконані з можливістю взаємодії з конусними втулками за допомогою болта 3 Апарат за п 1, який відрізняється тим, що на фіксівній пластині виконані циліндричні заглиблення або гумове покриття 4 Апарат за п 1, який відрізняється тим, що гумове покриття виконане на торці прорізі Корисна модель відноситься до медичної техніки, а саме до ортопедії і травматологи Відомий апарат для лікування переломів кісток пальців кисті, який має два однакових вузла, кожній з яких складається з пари металевих пластин з отворами для спиць з циліндричними втулками, одягненими на болт, перша пластина - жорстко фіксована, друга - зв'язана з болтом, [див стор 115 мал 97 "Атлас операцій при травмах опорно-рухового апарата Москва, їзд Медицина 1987р авт Т А Йовенко, В Н Гур'єв і Н А Шестерня] Недоліком цього технічного рішення - не можна застосувати для лікування переломів п'ясних кісток кисті Відомий дистракційний апарат для лікування переломів фаланг пальців, який містить корпус у вигляді двох гільз, установлених телескопічно, з подовжніми прорізями, спицеутримачів, у вигляді пластин з отворами для проходу і загину спиць і компресійне обладнання, у вигляді гвинта і гайки, [див Патент України №38684 А61В17/60 опуб 15 05 2001 р бюл №41] Недоліком відомого технічного рішення, визначеного за прототип, є те, що має складну конструкцію, великі габарити і більшу вагу, а також не можна лікувати переломів п'ясних кісток кисті і також не можна проводити репозицію кісток У основу корисної моделі поставлено завдання, щодо створення такого апарату, у якому забезпечена можливість лікування переломів п'ясних кісток кисті, зниження ваги і габаритів і можливість проведення репозиції кісткових відламків, Поставлене завдання розв'язується за рахунок того, що апарат, який містить корпус у вигляді двох гільз, установлених телескопічно з подовжніми прорізями, спицеутримачів, у вигляді пластин з отворами для проходу і загину спиць і компресійне обладнання у вигляді гвинта і гайки, згідно корисної моделі корпус виконай у вигляді двох пластин з відігнутими краями, на яких виконані поперечні прорізі для спиць, а фіксуєме обладнання для спиць виконане у вигляді планки з клиноподібним виступом, контактуючим з конусною поверхнею, виконаною на одній з поверхні прорізі Крім того, пластини оснащені дугоподібними виступами з'єднаних в циліндр за допомогою пружин або гумових кілець і взаємодіють з конусними втулками за допомогою болта Крім того, на фіксуємої пластині виконані циліндричні заглиблення або гумове покриття Крім того, гумове покриття виконане на торці прорізі Суть корисної моделі пояснюється кресленнями на Фіг 1 зображень апарат для лікування переломів кісток кисті, на Фіг 2 - розріз по А-А Фіг 1, те О ю 5499 Л-Л 3V 3$ Фіг. 14 Фіг. 13 Фіг. 15 Комп'ютерна верстка Д Шеверун Фіг. 16 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
