Сифонний водовипуск

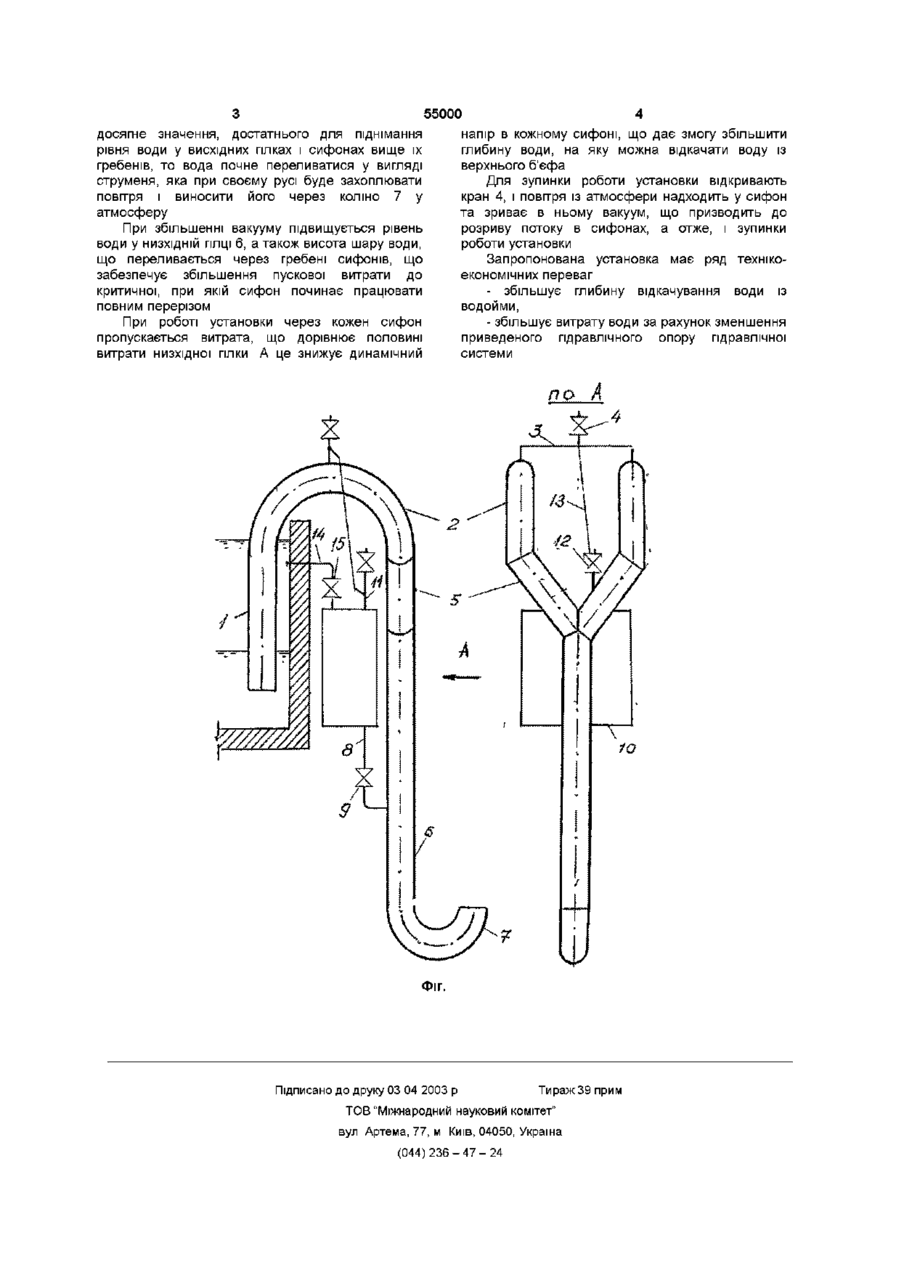

Сифонний водовипуск, що містить висхідну та низхідну гілки, між якими розміщений сифон, що з'єднаний із камерою зарядки сифона, який відрізняється тим, що пристрій обладнаний трійником, нижній патрубок якого з'єднаний з початком низхідної гілки, а до двох верхніх патрубків приєднані сифони із висхідними гілками гідравлічного опору, v - швидкість потоку в сифоні, g - прискорення сили земного тяжіння За рахунок того, що влаштування ще одного сифона зменшує витрату у два рази, ВІДПОВІДНО зменшується і швидкість потоку теж у два рази, а динамічний вакуум у чотири рази За рахунок зниження динамічного вакууму є можливість збільшити статичний вакуум, при постійному значенні допустимого вакууму, і ВІДПОВІДНО збільшити глибину відбору води із водойми На фігурі приведена схема установки, що складається із двох висхідних гілок 1 та приєднаних до них сифонів 2, верхи яких з'єднані колектором 3 з краном 4 Сифони 2 з'єднані з трійником 5, від якого відходить низхідна гілка 6 з коліном 7 на КІНЦІ ДО НИЗХІДНОЇ ГІЛКИ 6 через трубу 8 з краном 9 приєднана зарядна камера 10, що у верхній частині має трійник 11, один патрубок якого має кран 12, а інший через трубку 13 приєднаний до колектора 3 Зарядна камера з'єднана з верхнім б'єфом трубкою 14 з краном 15 Установка працює таким чином Перед пуском сифона попередньо заповнюється водою зарядна камера 10 відкриттям кранів 4, 12 115 Після заповнення водою зарядної камери, що контролюється переливанням води через кран 12, крани 4, 12 115 закривають Для пуску сифона в роботу відкривають кран 9 - і вода із зарядної камери 10 через трубку 8 переливається у низхідну гілку 6 та заповнює коліно 7 на виході, що забезпечує утворення герметичної перешкоди для атмосферного повітря Вода, що виходить із зарядної камери, утворює в ній розрідження, що збільшується при зниженні в ній рівня води Коли вакуум у сифоні о о о ю ю 55000 досягне значення, достатнього для піднімання рівня води у висхідних гілках і сифонах вище їх гребенів, то вода почне переливатися у вигляді струменя, яка при своєму русі буде захоплювати повітря і виносити його через коліно 7 у атмосферу При збільшенні вакууму підвищується рівень води у НИЗХІДНІЙ ГІЛЦІ 6, а також висота шару води, що переливається через гребені сифонів, що забезпечує збільшення пускової витрати до критичної, при якій сифон починає працювати повним перерізом При роботі установки через кожен сифон пропускається витрата, що дорівнює половині витрати низхідної гілки А це знижує динамічний напір в кожному сифоні, що дає змогу збільшити глибину води, на яку можна відкачати воду із верхнього б'єфа Для зупинки роботи установки відкривають кран 4, і повітря із атмосфери надходить у сифон та зриває в ньому вакуум, що призводить до розриву потоку в сифонах, а отже, і зупинки роботи установки Запропонована установка має ряд технікоекономічних переваг - збільшує глибину відкачування води із водойми, - збільшує витрату води за рахунок зменшення приведеного гідравлічного опору гідравлічної системи по А Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
