Сифонний водовипуск насосної станції

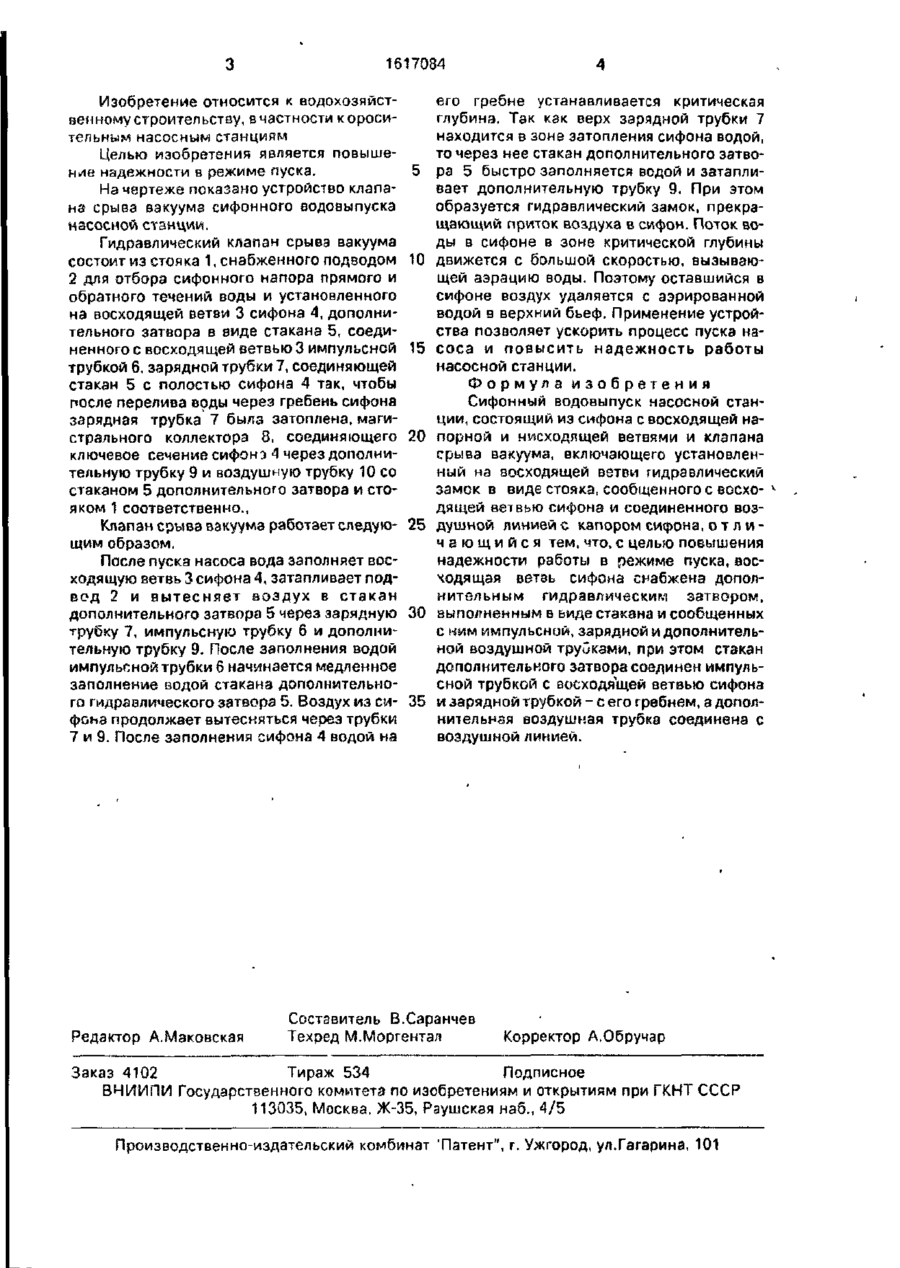

Изобретение относится к водохозяйственному строительству, в частности к оросительным насосным станциям. Цель изобретения - повышение надежности в режиме пуска. Гидравлический клапан срыва :. • • ю вакуума состоит из стояка 1, снабженного подводом 2 для отбора сифонного напора прямого и обратного течений воды. Подвод установлен на ветви 3 сифона 4, дополнительного затвора в виде ртакана 5, соединенного с ветвью 3 импульсной трубки 6, с зарядной трубкой 7. Магистральный коллектор 8 соединяет ключевое сечение сифона 4 через трубку 9 и воздушную трубку 10 со стаканом 5 и стояком І.Так как верх трубки 7 находится в зоне сатопления сифона 4 водой, то через нее стакан 5 быстро заполняется водой и затапливает трубку 9. При этом образуется гидравлический замок, прекращающий приток воздуха в сифон. 1 ил. 8 ha / 'Максур. Дет Ґ 1617084 Изобретение относится к водохозяйственному строительству, в частности к оросительным насосным станциям Целью изобретения является повышение надежности в режиме пуска. 5 Нз чертеже показано устройство клапана срыва вакуума сифонного водовыпуска насосной станции. Гидравлический клапан срыва вакуума состоит из стояка 1, снабженного подводом 10 2 для отбора сифонного напора прямого и обратного течений воды и установленного на восходящей ветви 3 сифона 4, дополнительного затвора в виде стакана 5, соединенного с восходящей ветвью 3 импульсной 15 трубкой 6, зарядной трубки 7, соединяющей стакан 5 с полостью сифона 4 так, чтобы после перелива воды через гребень сифона зарядная трубка 7 была затоплена, магистрального коллектора 8, соединяющего 20 ключевое сечение сифон э 4 через дополнительную трубку 9 и воздушную трубку 10 со стаканом 5 дополнительного затвора и стояком 1 соответственно.. Клапан срыва вакуума работает следую- 25 щим образом. После пуска насоса вода заполняет восходящую ветвь 3 сифона 4, затапливает подвсд 2 и вытесняет воздух в стакан дополнительного затвора 5 через зарядную 30 трубку 7, импульсную трубку 6 и дополнительную трубку 9. После заполнения водой импульсной трубки 6 начинается медленное заполнение водой стакана дополнительного гидравлического затвора 5. Воздух из си- 35 фоиа продолжает вытесняться через трубки 7 и 9, После заполнения сифона 4 водой на Редактор А.Маковская его гребне устанавливается критическая глубина, Так как верх зарядной трубки 7 находится в зоне затопления сифона водой, то через нее стакан дополнительного затвора 5 быстро заполняется водой и затапливает дополнительную трубку 9. При этом образуется гидравлический замок, прекращающий приток воздуха в сифон. Поток воды в сифоне в зоне критической глубины движется с большой скоростью, вызывающей аэрацию воды. Поэтому оставшийся в сифоне воздух удаляется с аэрированной водой в верхний бьеф, Применение устройства позволяет ускорить процесс пуска насоса и повысить надежность работы насосной станции. Формула изобретения Сифонный водовыпуск насосной станции, состоящий из сифона с восходящей напорной и нисходящей ветвями и клапана срыва вакуума, включающего установленный на восходящей ветви гидравлический замок в виде стояка, сообщенного с восходящей ветвью сифона и соединенного воздушной линией с капором сифона, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы в режиме пуска, восходящая ветзь сифона снабжена дополнительным гидравлическим затвором, выполненным в ьиде стакана и сообщенных сним импульсной, зарядной и дополнительной воздушной трубками, при этом стакан дополнительного затвора соединен импульсной трубкой с восходящей ветвью сифона и зарядной трубкой - с его гребнем, а дополнительная воздушная трубка соединена с воздушной линией. Составитель В.Саранчев Техред М.Моргентал Корректор А.Обручар Заказ 4102 Тираж 534 Подписное ВЧИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., Производственно-издательский комбинат 'Патент", г. Ужгород, ул.Гагарина, 101
