Пересувна установка вакуумного водозниження

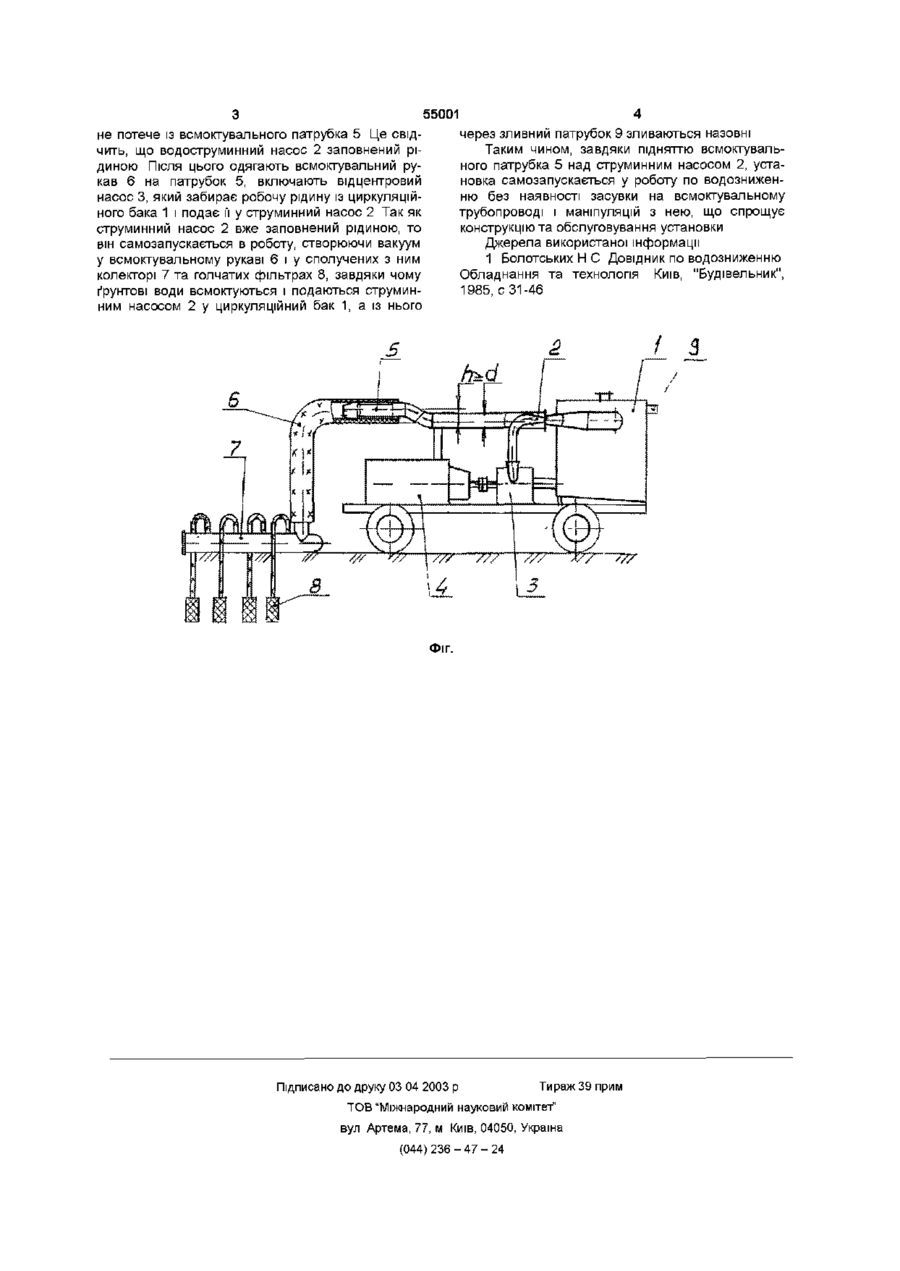

Пересувна установка вакуумного водозниження, що має циркуляційний бак, сполучені з ним водоструминний та відцентровий насоси, останній з яких - для подачі робочої рідини з циркуляційного бака до водоструминного насоса, всмоктувальні патрубок та трубопровід, водозбірний колектор з голчатими фільтрами, а також пристрій для забезпечення заповнення і запуску водоструминного насоса, яка відрізняється тим, що останній виконаний у вигляді всмоктувального патрубка, який піднятий над водоструминним насосом на висоту, яка забезпечує незливання із нього рідини після заповнення Винахід відноситься до насосів або насосних установок, що призначені для підйому рідин із глибин і мають розташований на поверхні привід, конкретніше-до обладнання для водозниження, і може бути використаний для спрощення його конструкції та обслуговування ВІДОМІ пересувні установки вакуумного водозниження типу ПУВВ, УВВ та УЗВМ, що мають циркуляційний бак, сполучені з ним водоструминний та відцентровий насоси, останній із яких - для подачі робочої рідини з циркуляційного бака у водоструминний насос, всмоктувальні патрубок та трубопровід, водозабірний колектор з голчатими фільтрами, а також пристрій для забезпечення заповнення і запуску водоструминного насосу Цей пристрій являє собою засувку, яка змонтована унизу всмоктувального трубопроводу зразу за колектором і при заповненні струминного насосу її закривають, а при його запуску відкривають [1] ресувній установці вакуумного водозниження, що має циркуляційний бак, сполучений з ним водоструминний та відцентровий насоси, останній із яких - для подачі робочої рідини з циркуляційного бака у водоструминний насос, всмоктувальні патрубок та трубопровід, а також пристрій для забезпечення заповнення і запуску водоструминного насосу, останній виконаний у вигляді всмоктувального патрубка, який піднятий над водоструминним насосом на висоту, що забезпечує незливання із нього рідини після заповнення Таким чином нова суттєва ознака, яка полягає у ПІДНЯТТІ всмоктувального патрубка над водоструминним насосом, у взаємодії з відомими ознаками забезпечує його самозапуск після заливання циркуляційного бака при спрощенні конструкції та обслуговування установки за рахунок виключення необхідності засувки на всмоктувальному трубопроводі На кресленні зображена пересувна установка вакуумного водозниження, що пропонується (див фіг) Установка має циркуляційний бак 1, сполучені з ним водоструминний 2 та відцентровий 3 з приводом 4 насоси, всмоктувальні патрубок 5 та рукав 6, водозабірний колектор 7 та голчаті фільтри 8 Циркуляційний бак 1 обладнаний також зливним патрубком 9 Всмоктувальний патрубок 5 піднятий над водоструминним насосом 1 на висоту h, яка не менша ніж діаметр водоструминного насосу d Установка працює наступним чином Заливають робочу рідину у циркуляційний бак 1 поки вона Недостатком відомої конструкції пересувної установки вакуумного водозниження є те, що наявність у ній засувки для забезпечення заповнення водоструминного насосу і його запуску ускладнює и конструкцію та обслуговування В основу винаходу поставлено задачу у пересувній установці вакуумного водозниження шляхом підняття всмоктувального патрубка над водоструминним насосом забезпечити його заливання водою одночасно з заповненням циркуляційною бака та виключити необхідність засувки і її обслуговування Зазначена задача вирішується тим, що у пе О о ю ю 55001 через зливний патрубок 9 зливаються назовні Таким чином, завдяки підняттю всмоктувального патрубка 5 над струминним насосом 2, установка самоза пускається у роботу по водозниженню без наявності засувки на всмоктувальному трубопроводі і маніпуляцій з нею, що спрощує конструкцію та обслуговування установки Джерела використаної інформації 1 Болотських Н С Довідник ПО водозниженню Обладнання та технологія Київ, "Будівельник", 1985, с 31-46 не потече із всмоктувального патрубка 5 Це свідчить, що водоструминний насос 2 заповнений рідиною Після ЦЬОГО одягають всмоктувальний рукав 6 на патрубок 5, включають відцентровий насос 3, який забирає робочу рідину із циркуляційного бака 1 і подає її у струминний насос 2 Так як струминний насос 2 вже заповнений рідиною, то він самозапускається в роботу, створюючи вакуум у всмоктувальному рукаві 6 і у сполучених з ним колекторі 7 та голчатих фільтрах 8, завдяки чому ґрунтові води всмоктуються і подаються струминним насосом 2 у циркуляційний бак 1, а із нього Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
