Пристрій для вимірювання температури рідкого металу

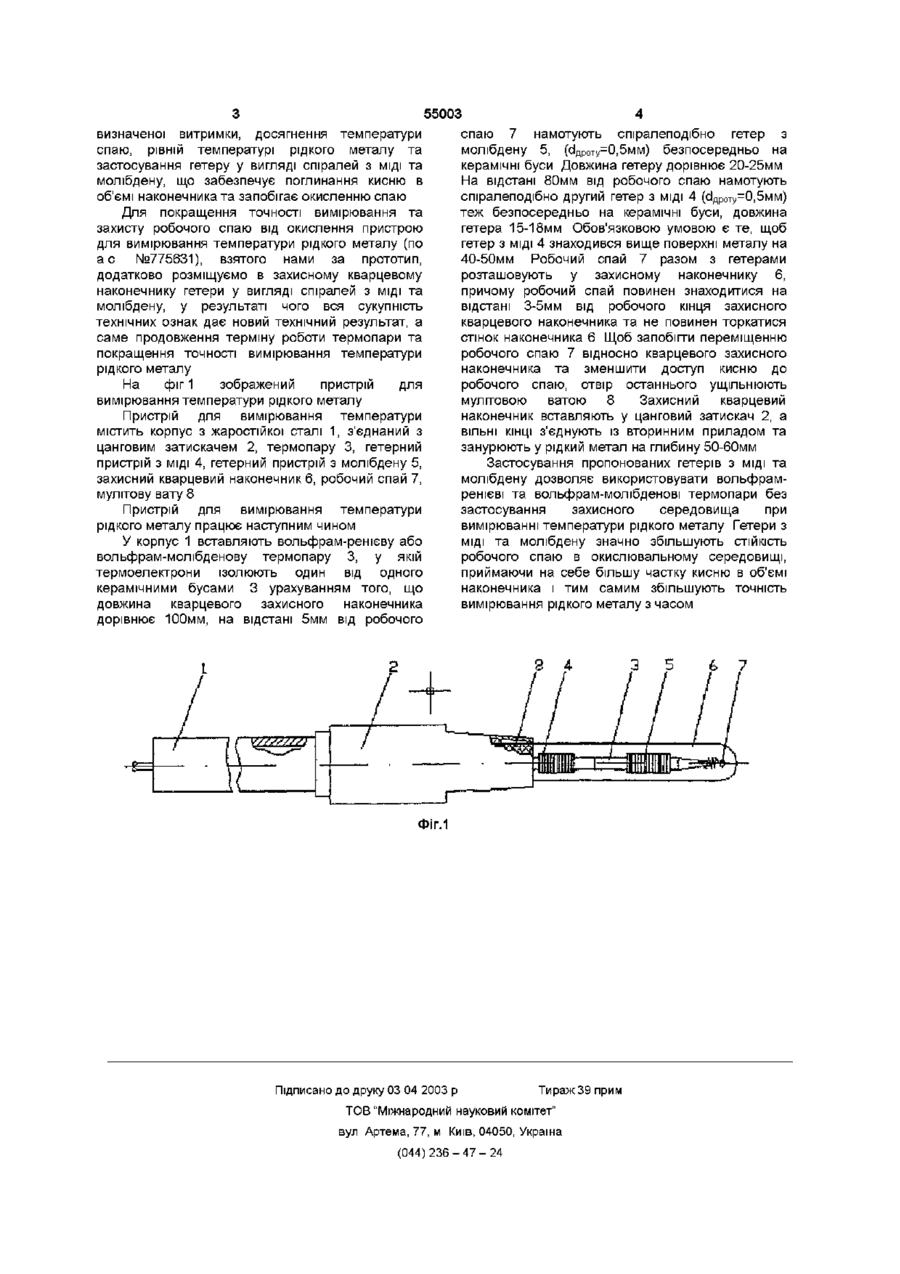

Пристрій для вимірювання температури рідкого металу, який містить корпус, з'єднаний із захисним кварцевим наконечником, та розташовану в ньому термопару, який відрізняється тим, що у захисному наконечнику містяться гетери з МІДІ та молібдену Винахід відноситься до галузі термометрії і може бути використаний в металургійній промисловості для вимірювання рідких металів Відомий пристрій для контролю температури газів, а також розплавів (див описання до а с №1515069, МПК G01K7/04, 1/10 Способ измерения температуры агрессивной среды / В А Романец и др (СССР), Заявлено 09 03 87, опубликовано 15 10 89, №38 - с 178), який містить водоохолоджувальний кожух, вольфрам-ренієву термопару, робочий спай якої розташований в захисному керамічному наконечнику, жароміцну трубу, яка з'єднується з наконечником, балони з інертним газом В місце заміру температури вводиться водоохолоджувальний кожух, після заповнення порожнини труби та захисного наконечника інертним газом термопару в жароміцній трубі крізь водоохолоджувальний кожух вводять у середовище, що контролюється, та витримують в ньому до стабілізації показань Головним недоліком цього пристрою є наявність водоохолоджувального кожуха, який призводить до спотворювання показань температури В умовах виробництва виникає небезпека його руйнування ноніусного столика, блок контролю стану термопари, корпус у вигляді капіляра, з'єднаного з системою подачі інертного газу Недоліком цього пристрою є наявність системи захисту робочого спаю інертним газом, яка дуже складна за виконанням та містить ряд додаткових пристроїв для подання інертного газу, а також балонів з інертним газом, що ускладнює вимірювання температури у виробничих умовах Недоліком відомого пристрою є відсутність занурення робочого спаю у рідкий метал, що призводить до збільшення похибки при вимірюванні температури рідкого металу Недоліком відомого пристрою є також наявність блоку переміщення термопари, який виконано у вигляді ноніусного столика, що обумовлює стаціонарне встановлення термопари на печі, але це не припустимо при виплавці металу у цехових умовах в дугових печах та тигельних індукційних печах Найбільш близьким за технічною сутністю та ефектом, що досягається, до пропонованого вирішення є пристрій для вимірювання температури рідкого металу (див описання до а с №775631, МПК G01K1/10 Устройство для измерения температуры жидкого металла / В С Шумихин и другие (СССР), заявлено 15 01 79, опубліковано 30 10 80, Бюл №40 - с 226), прийнятий нами за прототип, який містить блок переміщення термопари, виконаний у вигляді В основу винаходу поставлено завдання зробити пристрій для вимірювання температури рідкого металу шляхом захисту робочого спаю від окислення для підвищення точності вимірювання температури рідкого металу Вирішення завдання досягається тим, що пристрій для вимірювання температури рідкого металу, який містить корпус, з'єднаний із захисним кварцевим наконечником та розташованої в ньому термопари, який відрізняється тим, що в захисному наконечнику містяться гетери з МІДІ та молібдену У порівнянні з прототипом ВІДМІННИМИ істотними ознаками є знаходження робочого спаю нижче рівня рідкого металу, що забезпечує після СО о о Ю ю 55003 спаю 7 намотують спіралеподібно гетер з визначеної витримки, досягнення температури молібдену 5, (dflpoTy=0,5MM) безпосередньо на спаю, рівній температурі рідкого металу та керамічні буси Довжина гетеру дорівнює 20-25мм застосування гетеру у вигляді спіралей з МІДІ та На відстані 80мм від робочого спаю намотують молібдену, що забезпечує поглинання кисню в спіралеподібно другий гетер з МІДІ 4 (dflpoTy=0,5MM) об'ємі наконечника та запобігає окисленню спаю теж безпосередньо на керамічні буси, довжина Для покращення точності вимірювання та гетера 15-18мм Обов'язковою умовою є те, щоб захисту робочого спаю від окислення пристрою гетер з МІДІ 4 знаходився вище поверхні металу на для вимірювання температури рідкого металу (по 40-50мм Робочий спай 7 разом з гетерами а с №775631), взятого нами за прототип, розташовують у захисному наконечнику 6, додатково розміщуємо в захисному кварцевому причому робочий спай повинен знаходитися на наконечнику гетери у вигляді спіралей з МІДІ та відстані 3-5мм від робочого кінця захисного молібдену, у результаті чого вся сукупність кварцевого наконечника та не повинен торкатися технічних ознак дає новий технічний результат, а стінок наконечника 6 Щоб запобігти переміщенню саме продовження терміну роботи термопари та робочого спаю 7 відносно кварцевого захисного покращення точності вимірювання температури наконечника та зменшити доступ кисню до рідкого металу робочого спаю, отвір останнього ущільнюють На фіг 1 зображений пристрій для мулітовою ватою 8 Захисний кварцевий вимірювання температури рідкого металу наконечник вставляють у цанговий затискач 2, а Пристрій для вимірювання температури ВІЛЬНІ КІНЦІ з'єднують із вторинним приладом та містить корпус з жаростійкої сталі 1, з'єднаний з занурюють у рідкий метал на глибину 50-60мм цанговим затискачем 2, термопару 3, гетерний пристрій з МІДІ 4, гетерний пристрій з молібдену 5, Застосування пропонованих гетерів з МІДІ та захисний кварцевий наконечник 6, робочий спай 7, молібдену дозволяє використовувати вольфраммулітову вату 8 ренієві та вольфрам-молібденові термопари без застосування захисного середовища при Пристрій для вимірювання температури вимірюванні температури рідкого металу Гетери з рідкого металу працює наступним чином МІДІ та молібдену значно збільшують СТІЙКІСТЬ У корпус 1 вставляють вольфрам-ренієву або робочого спаю в окислювальному середовищі, вольфрам-молібденову термопару 3, у якій приймаючи на себе більшу частку кисню в об'ємі термоелектрони ізолюють один від одного наконечника і тим самим збільшують точність керамічними бусами 3 урахуванням того, що вимірювання рідкого металу з часом довжина кварцевого захисного наконечника дорівнює 100мм, на відстані 5мм від робочого Фіг.1 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
