Башта-колона з напірним фільтром

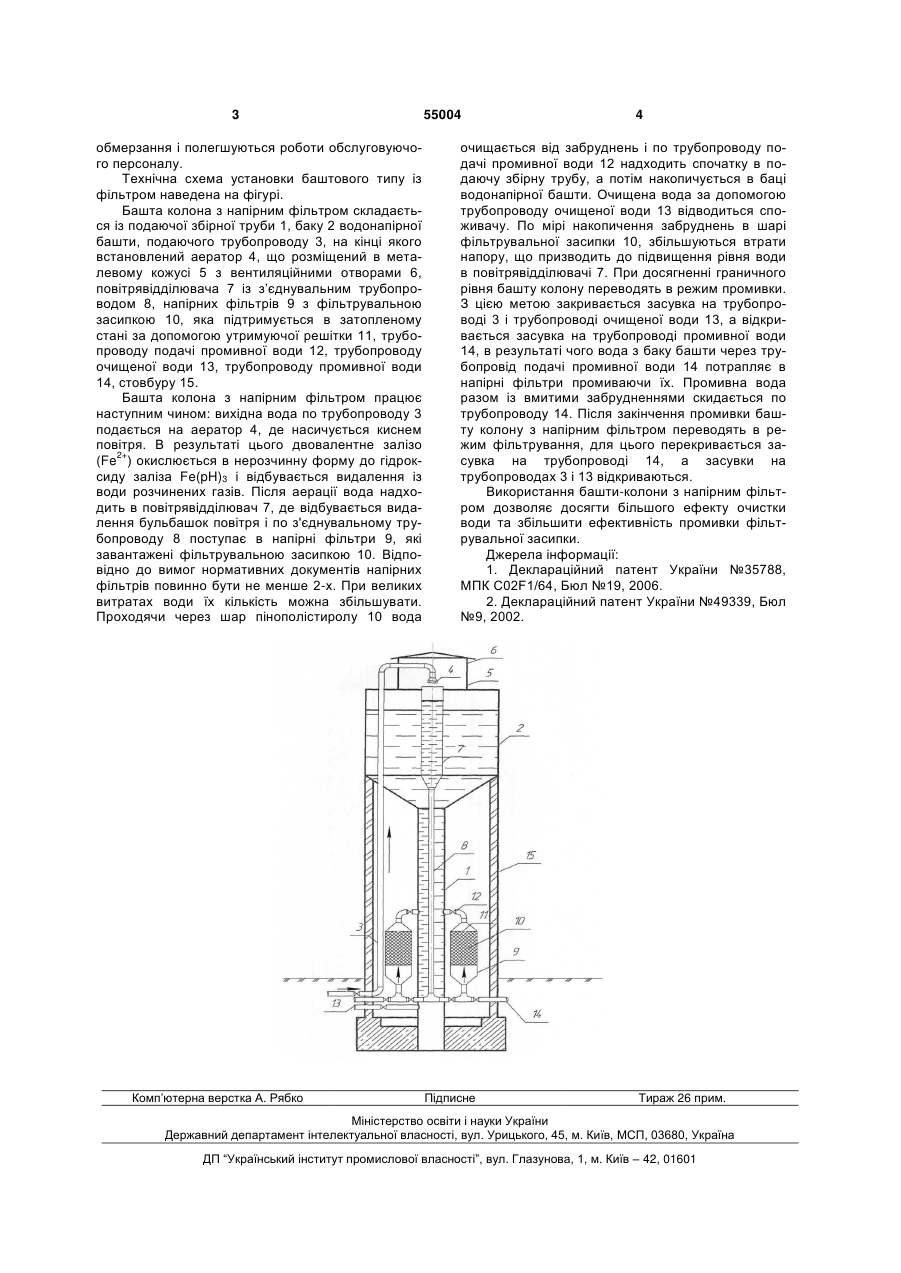

Башта-колона з напірним фільтром, яка складається зі стовбура, бака водонапірної башти, подавального трубопроводу, аератора, з'єднувального трубопроводу, фільтрувальної засипки, трубопроводу очищеної води, яка відрізняється тим, що напірний фільтр розташовано безпосередньо біля подавальної забірної труби башти, а трубопровід подачі промивної води приєднано до самої забірної труби. (19) (21) u201004448 (22) 16.04.2010 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) ОРЛОВ ВАЛЕРІЙ ОЛЕГОВИЧ, ТРОХИМЧУК МАКСИМ МИКОЛАЙОВИЧ, МАРТИНОВ СЕРГІЙ ЮРІЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 обмерзання і полегшуються роботи обслуговуючого персоналу. Технічна схема установки баштового типу із фільтром наведена на фігурі. Башта колона з напірним фільтром складається із подаючої збірної труби 1, баку 2 водонапірної башти, подаючого трубопроводу 3, на кінці якого встановлений аератор 4, що розміщений в металевому кожусі 5 з вентиляційними отворами 6, повітрявідділювача 7 із з’єднувальним трубопроводом 8, напірних фільтрів 9 з фільтрувальною засипкою 10, яка підтримується в затопленому стані за допомогою утримуючої решітки 11, трубопроводу подачі промивної води 12, трубопроводу очищеної води 13, трубопроводу промивної води 14, стовбуру 15. Башта колона з напірним фільтром працює наступним чином: вихідна вода по трубопроводу 3 подається на аератор 4, де насичується киснем повітря. В результаті цього двовалентне залізо (Fe2+) окислюється в нерозчинну форму до гідроксиду заліза Fe(pH)3 і відбувається видалення із води розчинених газів. Після аерації вода надходить в повітрявідділювач 7, де відбувається видалення бульбашок повітря і по з'єднувальному трубопроводу 8 поступає в напірні фільтри 9, які завантажені фільтрувальною засипкою 10. Відповідно до вимог нормативних документів напірних фільтрів повинно бути не менше 2-х. При великих витратах води їх кількість можна збільшувати. Проходячи через шар пінополістиролу 10 вода Комп’ютерна верстка А. Рябко 55004 4 очищається від забруднень і по трубопроводу подачі промивної води 12 надходить спочатку в подаючу збірну трубу, а потім накопичується в баці водонапірної башти. Очищена вода за допомогою трубопроводу очищеної води 13 відводиться споживачу. По мірі накопичення забруднень в шарі фільтрувальної засипки 10, збільшуються втрати напору, що призводить до підвищення рівня води в повітрявідділювачі 7. При досягненні граничного рівня башту колону переводять в режим промивки. З цією метою закривається засувка на трубопроводі 3 і трубопроводі очищеної води 13, а відкривається засувка на трубопроводі промивної води 14, в результаті чого вода з баку башти через трубопровід подачі промивної води 14 потрапляє в напірні фільтри промиваючи їх. Промивна вода разом із вмитими забрудненнями скидається по трубопроводу 14. Після закінчення промивки башту колону з напірним фільтром переводять в режим фільтрування, для цього перекривається засувка на трубопроводі 14, а засувки на трубопроводах 3 і 13 відкриваються. Використання башти-колони з напірним фільтром дозволяє досягти більшого ефекту очистки води та збільшити ефективність промивки фільтрувальної засипки. Джерела інформації: 1. Деклараційний патент України №35788, МПК C02F1/64, Бюл №19, 2006. 2. Деклараційний патент України №49339, Бюл №9, 2002. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
