Башта-колона з пристроєм для знезалізнення води

Номер патенту: 10199

Опубліковано: 15.11.2005

Автори: Мінаєва Наталія Леонідівна, Орлов Валерій Олегович

Завантажити PDF файл.

Формула / Реферат

Башта-колона з пристроєм для знезалізнення води, яка містить стовбур башти, бак башти, трубопроводи подачі вихідної води, забору профільтрованої води, відводу промивної води, пінополістирольну засипку, яка відрізняється тим, що повітровіддільник-регулятор швидкості фільтрування розташований в шарі очищеної води і з'єднаний трубопроводом з нижньою частиною башти, над повітровіддільником-регулятором встановлений аератор вакуумного типу, а пінополістирольний фільтр з висхідним фільтраційним потоком розташований у нижній частині стовбура башти.

Текст

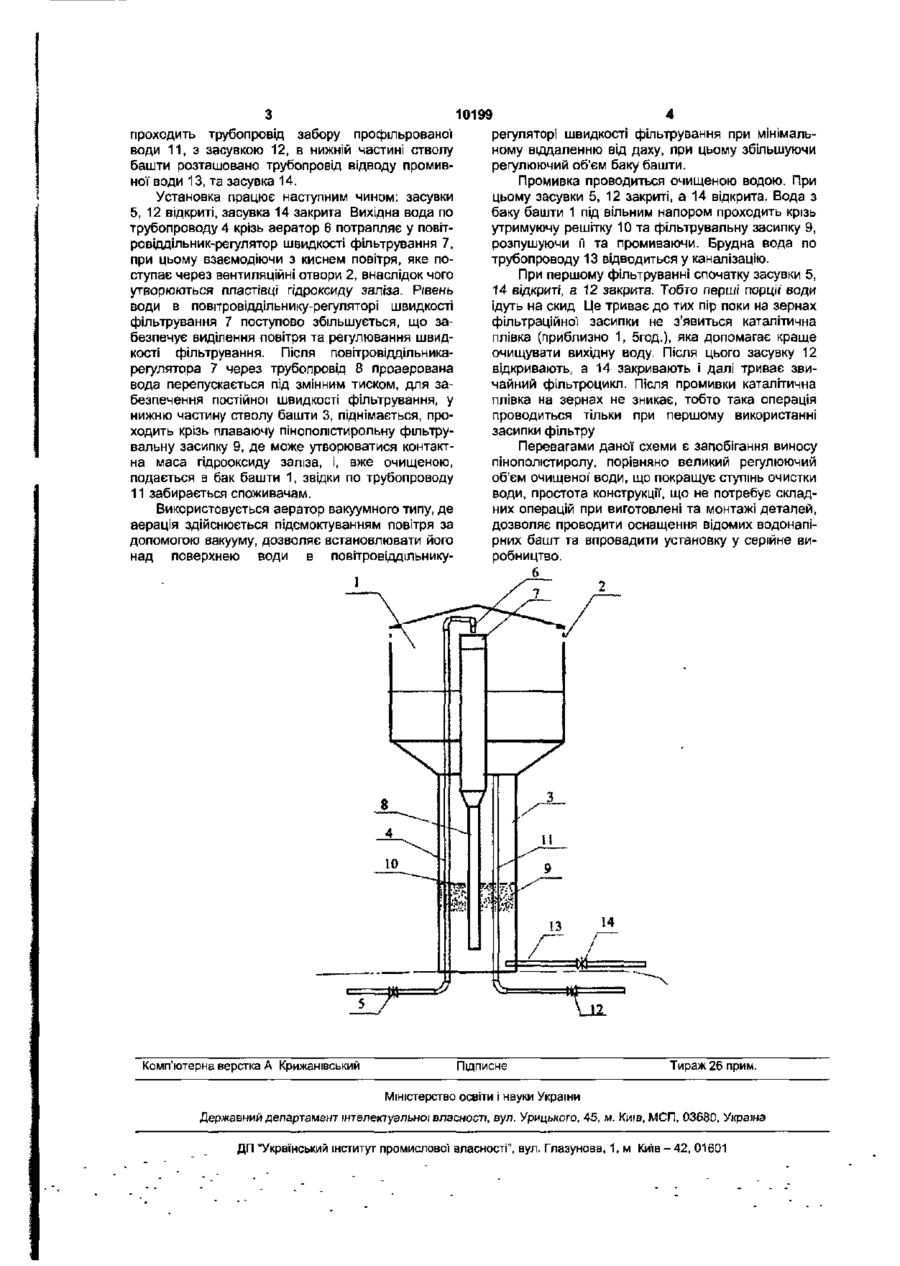

Башта-колона з пристроєм для знезалізнення води, яка містить стовбур башти, бак башти, тру бопроводи подачі вихідної води, забору профільтрованої води, відводу промивної води, пінополістирольну засипку, яка відрізняється тим, що повітровіддільник-регулятор швидкості фільтрування розташований в шарі очищеної води і з'єднаний трубопроводом з нижньою частиною башти, над повітровіддільником-регулятором встановлений аератор вакуумного типу, а п і нопол їсти рольний фільтр з висхідним фільтраційним потоком розташований у нижній частині стовбура башти. Корисна модель відноситься до області водопостачання, зокрема знезалізнення підземних вод для питних та господарсько-побутових цілей. Відомий пристрій [патент Російської федерації №2092450 C02F1/64], що містить водонапірну башту зі стовбуром і баком з дахом, трубопроводи для подачі вихідної' і відводу очищеної веди, аератор, трубопровід для скидання осаду в каналізацію, оснащену контактним фільтром, розміщеним у верхній частині стовбура башти, виконаним із грубозернистої плаваючої' засипки, утримуваної перфорованою перегородкою та дренажної системи, освітлювальним фільтром, розташованим у нижній частині стовбура башти, виконаним із дрібнозернистої' плаваючої засипки та розподільчої системи, середню і нижню дренажні системи, аератором, розміщеним під дахом бака і виконаним у виді кільцевого перфорованого насадка. знезалізнення води. Завданням корисної моделі є забезпечення постійної швидкості фільтрування, поліпшення ступеня очистки води, якнайбільше використання об'єму конструкції та запобігання виносу фільтраційної засипки. Поставлене завдання досягається тим, що у башті-колоні з пристроєм для знезалізнення води, яка складається з стовбура башти, баку башти, трубопроводів подачі вихідної води, забору профільтрованої води, відводу промивної води, пінополістирольно'і засипки, згідно корисної моделі, повітровіддільник-регулятор швидкості фільтрування, розташований в шарі очищеної води і з'єднаний трубопроводом з нижньою частиною башти, над повітровіддільником-регулятором встановлений аератор вакуумного типу, а пінополістирольний фільтр з висхідним фільтраційним потоком розташовано у нижній частині стовбуру башти. На кресленні показана технологічна схема установка для знезалізнення води з використанням пінополістирольного фільтру на основі водонапірної башти. Установка включає: бак башти 1 з вентиляційними отворами 2, стовбур башти 3, всередині якого проходить трубопровід подачі вихідної води 4, на якому знаходиться засувка 5, на кінці трубопроводу розміщено аератор вакуумного типу 6, звідки вода поступає у повітровіддільник-регулятор швидкості фільтрування 7, який трубопроводом 8 з'єднано з нижньою частиною башти, де знаходиться пінопол і стирольна засипка 9, яка затримується утримуючою решіткою 10, в стовбурі башти Недоліком даної установки є промивка засипки неочищенною водою, збільшення тривалості промивки, а також збільшення потреб води на промивку. Найбільш близьким являється пристрій [деклараційний патент №53222 A C02F1/64, B01D24/00 від 15.01.2003] для очищення питної" води, розмішений у водонапірній башті, що включає бак з дахом і дном, стовбур, трубопровід подачі вихідної води, пі но пол і стирольна засипка, трубу промивної води, патрубок чистої води та аератор. Недоліком вказаної конструкції є невеликий регулюючий об'єм та виніс пінополістиролу при фільтроциклі, що поступово знижує ефективність 10199 проходить трубопровід забору профільрованої води 11, з засувкою 12, в нижній частині стволу башти розташовано трубопровід відводу промивної води 13, та засувка 14. Установка працює наступним чином: засувки 5, 12 відкриті, засувка 14 закрита Вихідна вода по трубопроводу 4 крізь аератор 6 потрапляє у повітровіддільник-регулятор швидкості фільтрування 7, при цьому взаємодіючи з киснем повітря, яке поступає через вентиляційні отвори 2, внаслідок чого утворюються пластівці гідроксиду заліза. Рівень води в повітровіддільнику-регуляторі швидкості фільтрування 7 поступово збільшується, що забезпечує виділення повітря та регулювання швидкості фільтрування. Після повітровіддільникарегулятора 7 через трубопровід 8 проаерована вода перепускається під змінним тиском, для забезпечення постійної швидкості фільтрування, у нижню частину стволу башти 3, піднімається, проходить крізь плаваючу пінополістирольну фільтрувальну засипку 9, де може утворюватися контактна маса гідрооксиду заліза, і, вже очищеною, подається в бак башти 1, звідки по трубопроводу 11 забирається споживачам. Використовується аератор вакуумного типу, де аерація здійснюється підсмоктуванням повітря за допомогою вакууму, дозволяє встановлювати його над поверхнею води в повітровіддільнику Комп'ютерна верстка А Крижанівський регуляторі швидкості фільтрування при мінімальному віддаленню від даху, при цьому збільшуючи регулюючий об'єм баку башти. Промивка проводиться очищеною водою. При цьому засувки 5, 12 закриті, а 14 відкрита. Вода з баку башти 1 під вільним напором проходить крізь утримуючу решітку 10 та фільтрувальну засипку 9, розпушуючи м та промиваючи. Брудна вода по трубопроводу 13 відводиться у каналізацію. При першому фільтруванні спочатку засувки 5, 14 відкриті, а 12 закрита. Тобто перші порції води ідуть на скид Це триває до тих пір поки на зернах фільтраційної засипки не з'явиться каталітична плівка (приблизно 1, 5год.), яка допомагає краще очищувати вихідну воду. Після цього засувку 12 відкривають, а 14 закривають і далі триває звичайний фільтроцикл. Після промивки каталітична плівка на зернах не зникає, тобто така операція проводиться тільки при першому використанні засипки фільтру Перевагами даної схеми є запобігання виносу пінополістиролу, порівняно великий регулюючий об'єм очищеної' води, що покращує ступінь очистки води, простота конструкції, що не потребує складних операцій при виготовлені та монтажі деталей, дозволяє проводити оснащення відомих водонапірних башт та впровадити установку у серійне виробництво. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

A tower-column with the apparatus for water deironing

Автори англійською

Orlov Valerii Olehovych, Minaieva Nataliia Leonidivna

Назва патенту російською

Башня-колонна с устройством для обесжелезивания воды

Автори російською

Орлов Валерий Олегович, Минаева Наталья Леонидовна

МПК / Мітки

МПК: C02F 1/64, B01D 24/00

Мітки: знезалізнення, води, пристроєм, башта-колона
